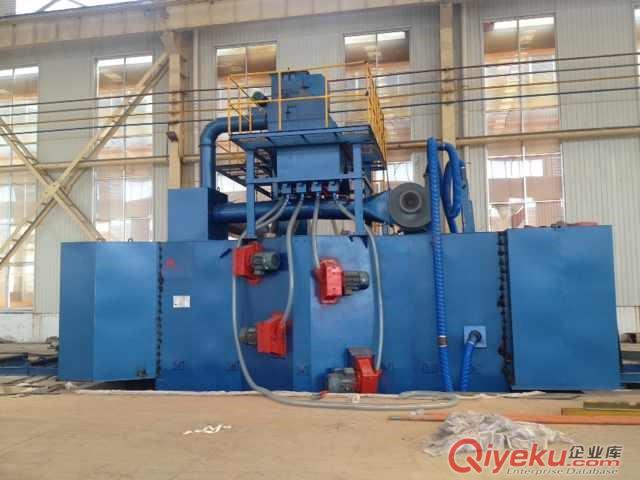

Q3720吊鉤式拋丸機簡介

 一、設備的用途和結構組成

Q3720雙吊鉤式拋丸清理機適用于多品種，中、小批量的鑄鍛件及鉚焊件的表面清理或強化，尤其對怕碰撞的細長薄壁件表面清理或強化更為適宜。

該機的主要特點是：

1、 采用了無地坑結構，安裝方便，減少投資費用。

2、 結構緊湊，生產效率高，清理質量好，工作安全可靠，運轉平穩。

3、 吊鉤具有自行升降、行走和室內旋轉三種功能。

 Q3720雙吊鉤式拋丸機由清理室，大門、軌道、吊鉤、提升機、供丸系統、螺旋輸送器、分離器、拋丸器和電器系統等組成.

二、Q3720吊鉤式拋丸清理機主要技術參數

 1、 清理室尺寸（長×寬×高） … 2200×2200×3800mm

 2、 被清理件的{zd0}尺寸（直徑×高）…Ф1400×2300mm

 3、  拋丸器…………………………………3臺

 轉  速………………………………… 2800r/min

 {zd0}拋丸量 ……………………………3×350kg/min

 電機功率 …………………………………… 3×18.5kw

 4、 需彈丸直徑……………………………… 1~2mm

5、 提升機：

 電機功率……………………………………3kw

6、 吊  鉤：                          2  臺

 吊鉤載量……………………………………… 2000kg

7、首次加入彈丸量……………………………850kg

8、全機所需通風量 ……………………… 38000m3/h

 其中：清理室 ……………………………… 8500m3/h

 分離器……………………………… 1000m3/h

 三、Q3720吊鉤式拋丸清理機設備操作注意點：

（1）操作及維修人員必須熟悉本機說明書。

（2）不熟悉本機性能及操作規程的人不允許進行操作。

（3）拋丸器沒有wq停止時，不準進入清理室。

（4）應經常注意彈丸的循環量，不足時隨時添加，在提升機、分離器及螺旋輸送器工作時，添加彈丸{zj0}。

（5）拋丸器中的葉片要選8片重量不大于5克的組成一組，尤其是在更換葉片時應對稱的更換一對減小不平衡而造成的震動。

 四、產品質量保證措施

 1.產品所需鋼板、型材一律從mp廠家進貨。

 2.組成設備的各鋼板、型材或構件一律進行除銹后噴保養底漆。

 3.各配套標準件盡可能從mp廠家購買，如軸承、電機、減速機等。

 4.關鍵部件拋丸器廠內負荷試車、各運動機構廠內空運轉試車。

 5.由設計、質檢人員成立專門質量監督小組，監管以上各步的落實，以確保產品質量。

 五、服務保證措施

售前：

1、詳細解答客戶提出的相關技術咨詢。
2、根據用戶的需求，為用戶配置{zj0}設備型號和方案。

3、免費派公司技術人員到用戶現場為用戶規劃場地、設計安裝流程圖供用戶參考。
4、提供設備清單、設備流程布局圖、土建基礎圖、設備安裝圖紙等技術資料。

售中：

1、公司技術人員在用戶現場指導基礎施工。
2、公司嚴格按照合同內容安排生產所需設備。
3、產品出廠前的嚴格檢驗、試機、組織發貨及用戶驗收。

售后：

1、公司指派專門的售后服務人員，到現場指導客戶安裝調試
2、現場培訓操作人員
3、成套設備安裝完畢后，留下１-２名專職技術人員免費協助客戶生產２４-４８個
