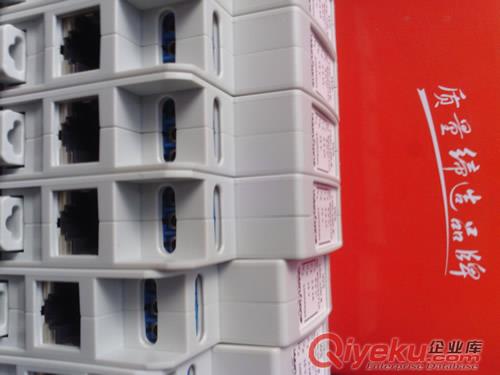

WS LAN-100 B網絡信號浪涌保護器
網絡設備通過電源線、信號線與外圍線路相連接，工作環境較為復雜，極容易遭受雷電等干擾的破壞。
特點
WS LAN-100 B信號電涌保護器是專門針對網絡設備等而開發的一款用于保護設備免受感應雷電流、浪涌電壓、靜電干擾、輻射干擾、內部過電壓等瞬變干擾破壞的產品。本品采用兩級保護方案，前級為具有很大放電電流的氣體放電管，后級為鉗位用瞬態抑制二極管，所以具有放電電流大、限制電壓低、可靠性高、使用壽命長等優點。
工作環境
溫度范圍：-40℃~+70℃
大氣壓力：80kPa~160kPa (-500m~+2000m)
相對濕度：30%~95%
技術參數
|
|
WS LAN-100 B
|
|
標稱工作電壓UN
|
5V
|
|
{zd0}持續直流工作電壓Uc
|
6.0V
|
|
{zd0}持續交流工作電壓Uc
|
4.2V
|
|
45℃時額定電流IL
|
1.0A
|
|
總標稱放電電流(C2, 8/20μs) In
|
5kA
|
|
外殼防護等級
|
IP 20
|
|
安裝方式
|
35mm導軌
|
|
連接方式線路端/設備端
|
RJ45/RJ45
|
|
接地方式
|
3位接線端子
|
|
外殼材料
|
ABS+PC
|
|
主體顏色
|
灰色
|
|
測試依據
|
GB/T 18802.21
|
原理圖及外形尺寸
安裝及維護
本品安裝于35mm標準導軌上。
安裝時要注意輸入輸出方向，IN/Surge/Line端接線路，OUT/Protected/Equip端接被保護設備；電涌保護器要盡可能地靠近被保護安裝，最遠不得大于1m。
本品須在室內使用。
本產品無需調試，一般接入后即處于工作狀態。
感謝您選用成都網視通成科技有限公司的產品。如果有其他問題請與我司取得聯系，我們將{dy}時間解答您的疑問和處理您的需求。
適用范圍：
適用于需要同時對網絡攝像機和電源、辦公電腦主機和電源等以太網類信號和電源進行過電壓、浪涌防護的場合，采用高能防浪涌元器件使其前后端設備免受感應過電壓、操作過電壓和靜電放電等所造成的損壞。
主要特點:
1. 通流容量大，反應速度快
2. 采用多級保護電路，殘壓低
3. 核心部件選用國際品牌產品，性能優異
4. 接地點經過特殊工藝處理，避免信號干擾
5. 體積小、安裝方便
技術參數：
|
|
|
|
|
|
保護對象
|
信號、220VAV電源
|
信號、24VAC電源
|
信號、12VAC電源
|
|
電源保護
|
|
|
{zd0}持續工作電壓
|
320V
|
30V
|
18V
|
|
限制電壓
|
560V
|
40V
|
27V
|
|
{zd0}放電電流Imax(8/20us)
|
10KA
|
|
響應時間
|
<10ns
|
|
網絡信號保護
|
|
工作電壓
|
3V
|
|
{zd0}持續工作電壓
|
5V
|
|
{zd0}放電電流Imax(8/20us)
|
10KA
|
|
插入損耗
|
0.1dB
|
|
響應時間
|
<1ns
|
|
保護管腳
|
1/2/3/6
|
|
{zd0}傳輸速率
|
100MHz
|
|
接頭形式
|
RJ45
|
|
工作溫度范圍
|
-40℃～+ 85℃；室溫條件下，濕度30%~90%
|
|
外形尺寸
|
78*58*25mm
|
執行標準：
產品執行標準：IEC61643-1 、GB18802.1-2002
生產執行標準：UL1283Filter 、UL1449.2nd.Edition
安裝與維護：
Input為輸入端，Output為輸出端，輸入端接傳輸線路，輸出端接被保護設備。
接地導線與防雷系統接地母線要可靠聯接。保護器盡量靠近被保護設備。
保護器無需特別維護，如被高壓、雷擊損壞，（LED指示燈熄滅時，表示已失去防雷保護功能）請及時更換。
