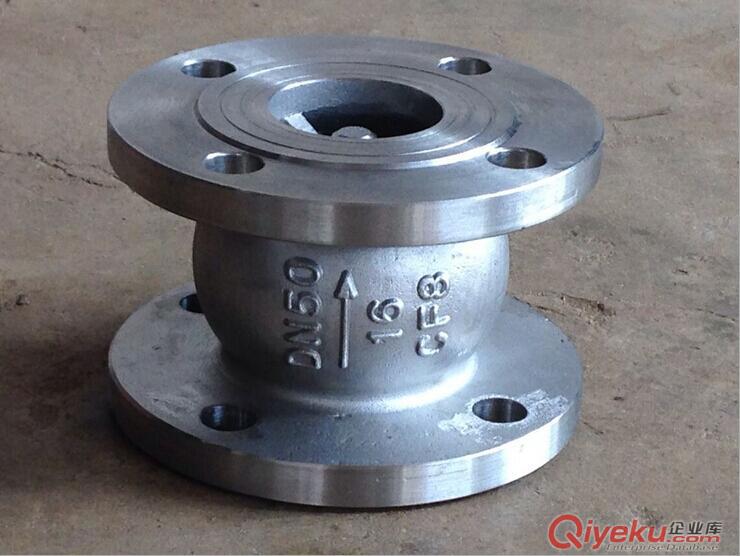

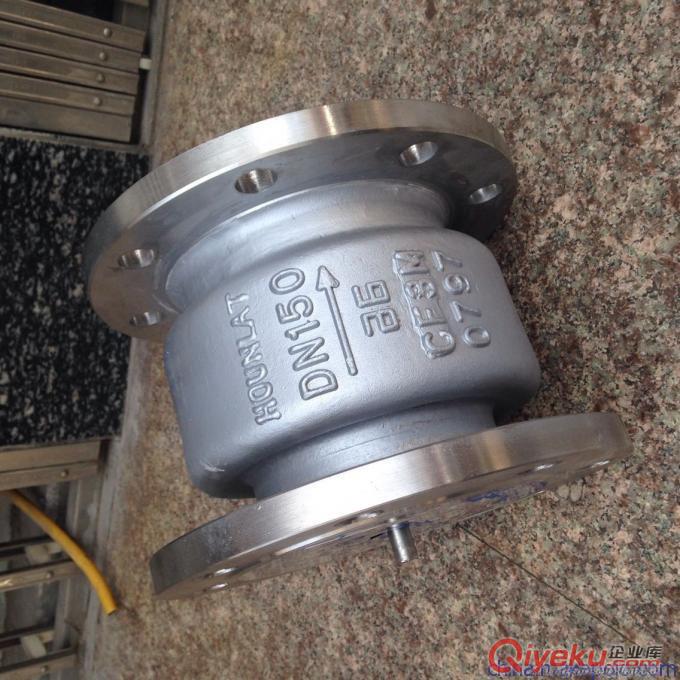

法蘭消聲止回閥是安裝在水泵出口管道上用于水泵停機時防止管路中有高壓水流沖擊水泵倒轉的損害。
HC41X-16Q法蘭消聲止回閥主要零件材料：
|
型號
|
閥體
|
閥瓣
|
閥桿
|
彈簧
|
|
HC41X-10Q
|
QT450
|
QT450
|
2r13
|
50Cr
|
|
HC41X-16Q
|
HC41X-16Q法蘭消聲止回閥主要性能參數：
|
型號
|
公稱壓力PN(MPa)
|
殼體試驗壓力（MPa）
|
密封試驗壓力（MPa）
|
工作溫度（℃）
|
適用介質
|
|
HC41X-10Q
|
1.0
|
1.5
|
1.1
|
≤80
|
水、油品等
|
|
HC41X-16Q
|
1.6
|
2.4
|
1.76
|
≤80
|
HC41X-16Q法蘭消聲止回閥主要外形尺寸：
|
DN（mm）
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
L
|
90
|
100
|
110
|
130
|
145
|
165
|
180
|
|
DN（mm）
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
L
|
200
|
220
|
240
|
260
|
280
|
300
|
320
|
HC41X-16Q法蘭消聲止回閥的結構圖：
HC41X-16Q法蘭消聲止回閥的特點：
消聲止回閥它的結構特點只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開;流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。不宜用于含有固體顆粒和粘度較大的介質。當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
1、流體通行流暢，局部水頭損失小；
2、有導向裝置，關閉靈活，線性密封，止回效果好，可有效地消減關閉噪音；
3、體積小，重量輕，便于安裝檢修。
