一、HXDL-40電纜滑線導軌產品概述
    該產品主要用于意大利CMOAS公司為中國設計的卷煙生產線上，是CMOAS公司提供的關鍵件，在CMOAS設計的DM型分料傳送裝置，MCA系列貯倉式喂料機，SAM系列配葉柜、SAD系列貯絲柜和FIFQ系列堆尋式貯葉柜等煙草生產設備上，作為移動行車電機、電器的供電和電子裝置的信號傳送最為理想的產品，是各起重機廠不可缺少的配套產品，可與進口產品相互通用，也可作為設備的備用件，廣泛適用于鐵路道口、港口、貨場、卷煙制造等一切移動式行車的輸配電系統。
二、HXDL-40電纜滑線導軌結構特點及工作原理
    該產品由扁平電纜、攜帶電纜用四輪臺車和導軋三大部分組成。扁平電纜采用非延燃性材料，可用于戶內外和接觸油污的場所，具有一定的耐氣候性能，與圓電纜比具有彎曲半徑小，壽命長等優點。

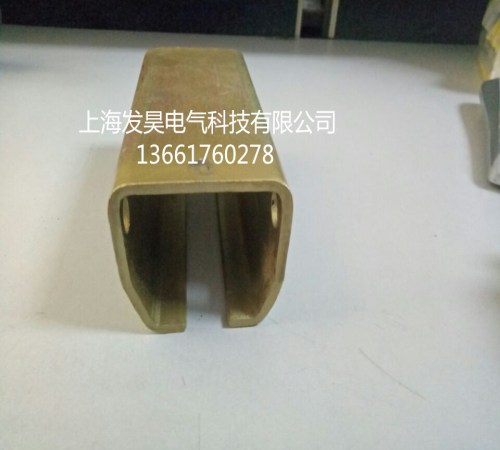

    軋道采用冷軋鋼板一次冷拉成型，以確保軌道截面尺寸的精度，取代了角鋼及其它導電方式的不安全，重量大，室內滑線積灰，室外結冰造成線路短咯，影響使用的缺點，更具有國內獨創特點，軌道單位長度4~6m采用耦合器連接頭，可依需擴展到任意長度。
    該產品的工作原理見工程應用圖示（1）扁平電纜的始端（接現場接線盒）固定于導軋的始端固定器上，再根據現場允許運行的空間，間隔適當?shù)拈L度（1-2.5mm）依次固定在攜帶電纜的四輪臺車上，電纜未端（接用電源）因定在{zh1}一個小車（牽引車）上。通過拔車上的彈簧拔小車往復移動，通過電纜的拖拽（長度如超過20m應考慮原用牽引繩，使電纜免受拉力）作用，帶動所有的小車在軋道中任意速度自由滑動，導軌安裝簡便，無需調試，且無觸點接觸供電等優點，安全可靠。
三、HXDL-40電纜滑線導軌主要技術數據：
    1、 額定電壓：AC750V以下。
    2、 每芯導線材料和截面積：橡套扁平軟電纜、多股銅芯線1.5-50mm2
    3、 環境溫度：-20°C~+90°C
    4、 四輪臺車運行速度：<90m/min
    5、 四輪臺車工作壽命：<3200h
    6、 允許靜負荷：150kg
四、HXDL-40電纜滑線導軌訂貨需知
    1、 軌道長度
    根據行車實際運行距離由用戶統計確定，另再加存放攜帶四輪臺車的距離。
    2、 電纜長度
    實際運行長度+存放小車距離+至用電器及接線盒所必需的長度。
    3、 四輪臺車數量
    一般為軌道總長度的1/2，用戶可根據允許電纜下垂空間增減四輪臺車數量。
    4、 耦合連接頭數量：
    根據軌道總長度，超過4m軌道需配件。
五、HXDL-40電纜滑線導軌其它配件數量：
    其數量根據移動行車的數量，由用戶統計，一般每一臺行車需配件一套，每套包括：
    1、 導軌止動器：1件
    2、 導軌始端電纜固定件1件
    3、 撥車架（牽動車）1件
   HXDL 系列電纜滑線
   HXDL series trailing coble
型號規格
Type & Spec
軌道截面尺寸（ mm ） Track size
適配小車型號
Suitable trolley
A
B
C
D
HXDL-33
33
40
14
2.0
DTC-33
HXDL-40
40
40
14
2.0
DTC-40
HXDL-50
50
50
16
2.5
DTC-50
HXDL-60
63
63
18
4.0
DTC-60
HXDL-70
72
68
22
4.0
DTC-70
HXDL-100
100
100
35
6.0
DTC-100
  注： 1 、軌道標準長度： 4m 、 6m 。
       2 、軌道材料：冷軋鋼板、不銹鋼板
  Note ： 1 、 Standard track length: 4m 、 6m
          2 、 track material:cold rectifing sheet 、 stainless steel

    備注：
    用戶根據實際需要增訂配件，該產品實行三包，歡迎用戶來人來函訂購。我廠將竭誠為用戶服務，使電纜滑線導軌為移動行車的饋電技術上一個新臺階，作出我們應有的努力。
