WS1A4系列進口氣動薄膜直通單座調節閥
品牌：德國沃德WODE

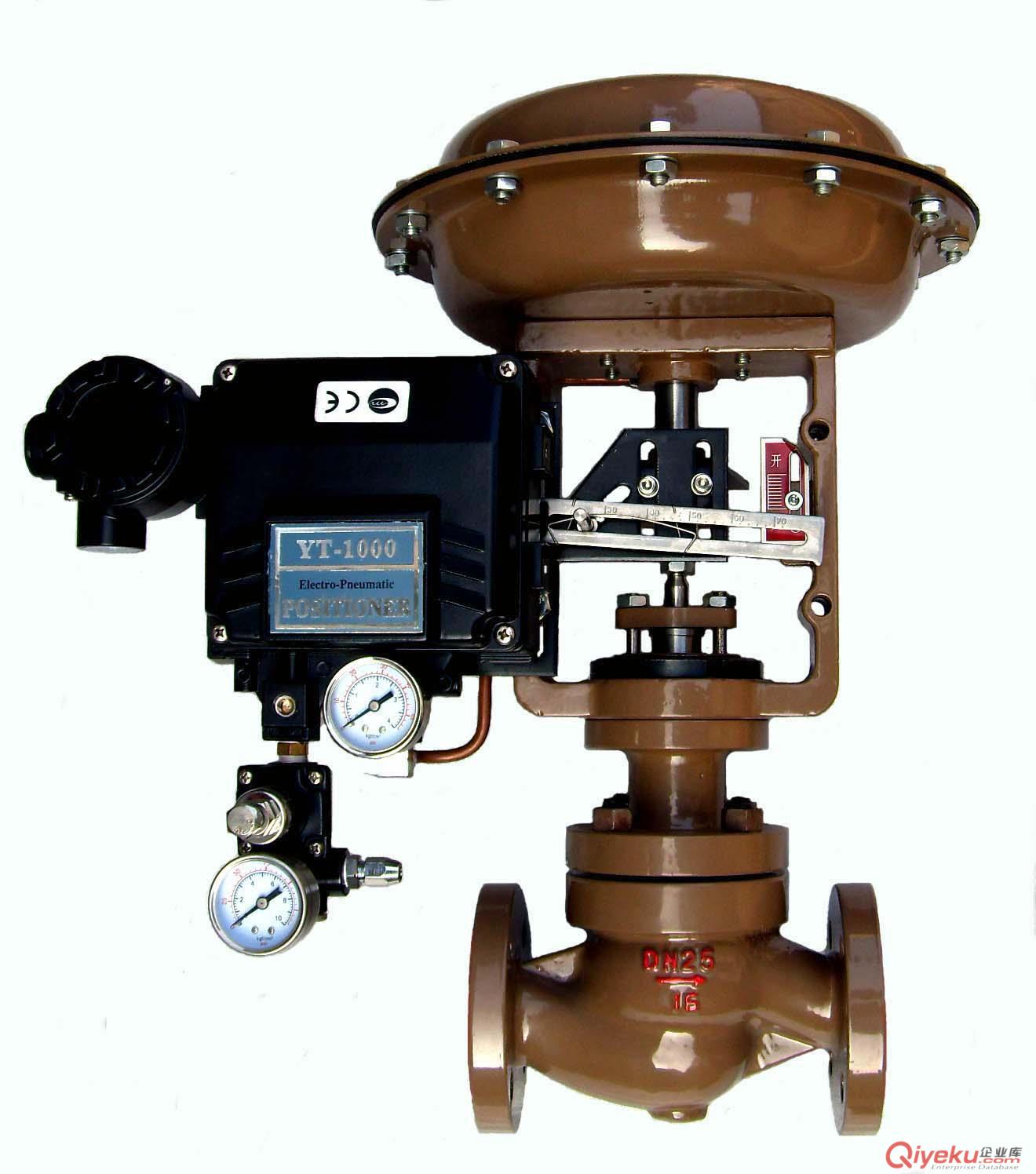

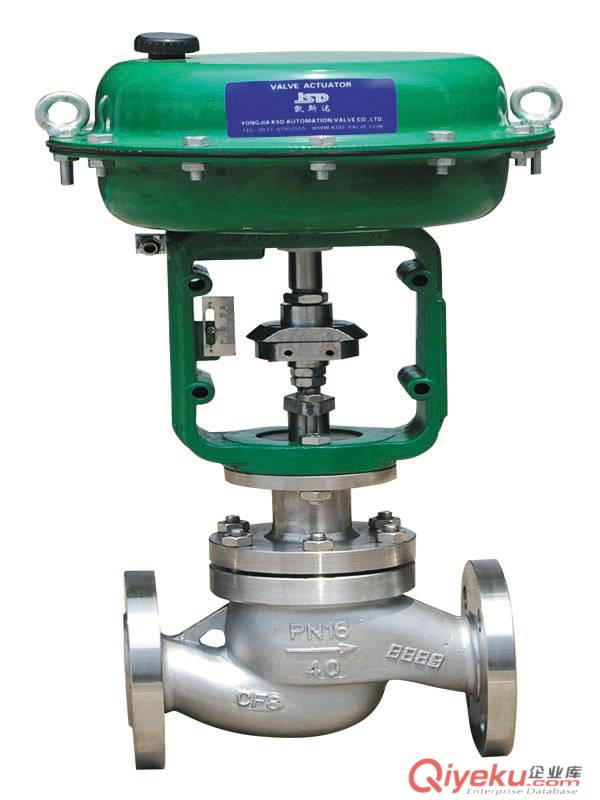

WS1A4系列氣動薄膜直通單座調節閥
有結構緊湊、重量輕、動作靈敏，流體通道呈
S流線型、壓降損失小，容量大、流量特性精
確、拆裝方便等優點。廣泛應用于jq控制氣
體、液體等介質，工藝參數如壓力、流量、溫
度、液位保持在給定值。特別適用于允許泄漏
量小、閥前后壓差不大的工作場合。
本系列產品有標準型和調節切斷型、波紋
管密封型、夾套保溫型等多種品種。產品公稱
壓力等級有PN10、16、40、64，閥體口徑范
圍由DN20～200，適用流體溫度由-200℃至
+500℃，其范圍內多種檔次。泄漏量標準有
IV級或VI級。流量特性為線性或者等百分比。
多種品種、規格可供選擇。
特點：
?頂導向單座調節閥，結構緊湊，部件少、 主要零件材料：
易維修。 閥體、閥蓋：HT200，ZG230-450
?全金屬閥芯結構適用很多種工作場合， ZG1Cr18Ni9Ti
達到IV級泄漏標準，VS1A4F型 閥芯、閥座：1Cr18Ni9Ti
軟密封結構閥芯達到VI級泄漏標準。 司太萊合金堆焊
?閥體按流量力學原理設計成等截面低 軟密封閥頭：增強聚四氟乙烯
流阻流道，可調范圍大，固有可調比為50， 填 料：聚四氟乙烯、石墨
額定流量系數增加大30％。 波 紋 管：1Cr18Ni9Ti
?執行器采用多彈簧結構，高度減少30％， 墊 片：橡膠石棉板、10﹟
重量減輕30％。 1Cr18Ni9Ti石棉纏繞墊片
?WS1A4W
型波紋管密封型調節閥， 膜 蓋：A3
對移動的閥桿形成了wq的密封，堵絕流體外 波紋膜片：丁腈橡膠夾增強滌綸織物
?WS1A4B型調節閥帶有保溫夾套， 彈 簧：60Si2Mn
用于流體冷卻后易結晶。凝固造成堵塞的場合。 閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
規格與技術參數
|
公稱通徑DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
10
|
12
|
15
|
20
|
|
額定流量系數Kv
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
額定行程L（mm）
|
16
|
25
|
40
|
60
|
|
膜片有效面積Ae（cm2）
|
280
|
400
|
600
|
1000
|
|
信號范圍Pr（KPa）
|
20～100、40～200
|
|
氣源壓力Ps（KPa）
|
0.14～0.4
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比
|
50
|
|
允許泄漏量
|
硬閥座不平衡型：IV級 軟閥座：VI級
|
|
公稱壓力PN（MPa）
|
1.0、1.6、4.0、6.4
|
|
工作溫度t（℃）
|
常溫型
|
-20～200、-40～250、-60～250
|
|
散熱型
|
-40～450、-60～450
|
|
高溫型
|
300～560
|
|
低溫型
|
-60～-100、-100～-200、-200～-250
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
*本產品性能指標貫徹GB/T4213-92標準
注：以上尺寸僅供參考，如需更詳細的圖紙尺寸及資料說明請聯系沃德中國代理商。我公司聯系電話010-51298906；竭誠歡迎您來電咨詢訂購。
