進口氣動小流量調節閥
品牌：德國沃德WODE

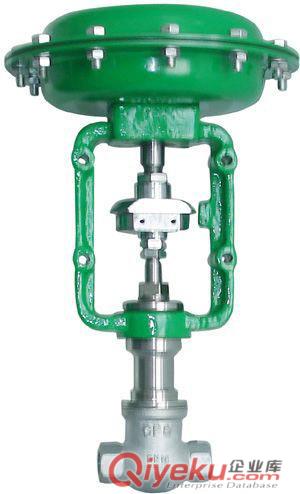

德國沃德WODE進口氣動微流量調節閥系列體積小、重量輕、性能高、用于微小流量的jq控制。例如在精密化工，科研機構中使用其來對流量及壓力等進行精密的微控。閥體的設計壓力可達32MPa。可選擇多彈簧氣動簿膜機構或電動執行機構等。
技術參數及性能：
閥體部分
閥體型式：直通鍛造閥體
公稱通徑：DN5 、8 、10 、15、20、25mm
公稱壓力：PN 1.6、4.0、10、160 200 320 Mpa
CLASS 150、300、600、9001500 Lb
連接方式：螺紋：NPT、PT
焊接：SW、BW
法 蘭
距：符合IEC 534
閥蓋形式：閥體一體型
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封
墊：金屬夾石墨密封墊、聚四氟乙烯墊
執行機構：氣動：多彈簧執行機構
電動：3810L系列
、PSL系列
閥內部件
閥芯型式：單座柱塞、柱塞加籠式
流量特性：等百分比、線性
內件材質：標準材質組合及使用溫度、壓力范圍請參閱附錄
表1．可提供的用戶選擇
|
閥體
|
型式
|
直通
|
閥蓋
|
閥體一體型
|
|
材質
|
20#、F、F304、F316等
|
|
閥芯
|
特性
|
直線、等百分比
|
填料
|
“V”型PTFE、柔性石墨
|
|
材質
|
304、304+STL、316、316+STL
|
|
執行器
|
氣動:見表5
|
|
電動:見表5
|
|
定位器
|
電氣閥門定位器、智能型數字定位器
|
|
附件
|
電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等
|
材料及內部結構
表2．本體材質為碳鋼
|
1
|
閥體
|
WCB
|
LCB
|
WC9
|
|
2
|
閥芯（桿）
|
304
|
304
|
304
|
|
3
|
墊片
|
316+石墨/PTEF
|
|
4
|
套筒
|
304
|
304
|
304
|
|
5
|
填料墊
|
304
|
304
|
304
|
|
6
|
填料
|
PTFE/柔性石墨
|
|
7
|
壓套螺母
|
304
|
304
|
304
|
表3．本體材質為不銹鋼
|
1
|
閥體
|
CF8
|
CF8M
|
CF3M
|
|
2
|
閥芯（桿）
|
304
|
316
|
316L
|
|
3
|
墊片
|
316+石墨/PTEF
|
|
4
|
套筒
|
304
|
316
|
316L
|
|
5
|
填料墊
|
304
|
316
|
316L
|
|
6
|
填料
|
PTFE/柔性石墨
|
|
7
|
壓套螺母
|
304
|
316
|
316L
|
注：
1、以上為標準的配置結構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。
2、PTFE V形環閥桿填料是的標準配置也可選用柔性石墨，一個配備石墨填料的加長型閥蓋可用于溫度超過232℃（450華氏溫度）的場合。
3、標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。
表4． 控制閥尺寸與行程.額定Cv值
|
閥門尺寸
inch
(mm)
|
額定行程
(mm)
|
額定Cv值
|
|
閥門開度%行程
|
|
等百分比特性
|
直線特性
|
|
10%
|
30%
|
50%
|
70%
|
{bfb}
|
10%
|
30%
|
50%
|
70%
|
{bfb}
|
|
1/5（5）
|
10
|
0.04
|
0.11
|
0.24
|
0.62
|
0.8
|
0.09
|
0.27
|
0.35
|
0.64
|
0.9
|
|
1/4 (8)
|
16
|
0.09
|
0.17
|
0.34
|
0.95
|
1.6
|
0.27
|
0.68
|
1.09
|
1.49
|
1.8
|
|
3/8（10）
|
0.14
|
0.27
|
0.53
|
1.48
|
2.5
|
0.42
|
1.06
|
1.69
|
2.32
|
2.8
|
|
1/2 (15)
|
0.22
|
0.43
|
0.85
|
2.37
|
4
|
0.67
|
1.66
|
2.65
|
3.65
|
4.4
|
|
3/4 (20)
|
0.34
|
0.68
|
1.35
|
3.74
|
6.3
|
1.05
|
2.60
|
4.16
|
5.72
|
6.9
|
※由于產品改進和技術創新或者一些特殊要求，各種閥門的連接尺寸可能會有所變化，請聯系沃德閥門銷售部，以得到{zx1}的產品資料。我們也可按照你的現場要求定做特殊的結構尺寸的閥門。閥門的法蘭焊接坡口等尺寸連接按照各種標準的想關要求。
注：以上尺寸僅供參考，如需更詳細的圖紙尺寸及資料說明請聯系沃德中國代理商。我公司聯系電話010-51298906；竭誠歡迎您來電咨詢訂購。
