核心板尺寸
|
52x80x8.5mm（不含接口尺寸）
|
核心板層數
|
8層沉金工藝，布局布線充分考慮EMI、ESD
|
輸入電壓
|
12V電源輸入
|
CPU
|
NXP(Freescale) i.MX_6Quad
|
|
主頻
|
{zg}1.2GHz x4Core
|
|
SDRAM
|
2GB DDR3 1333M
|
|
Store
|
8GB eMMC，支持高達32G TF卡或SD卡啟動存儲
|
|
OS
|
Android 4.0、4.2、4.3，Ubuntu 12.04
|
|
Kernel
|
3.0或更高版本
|

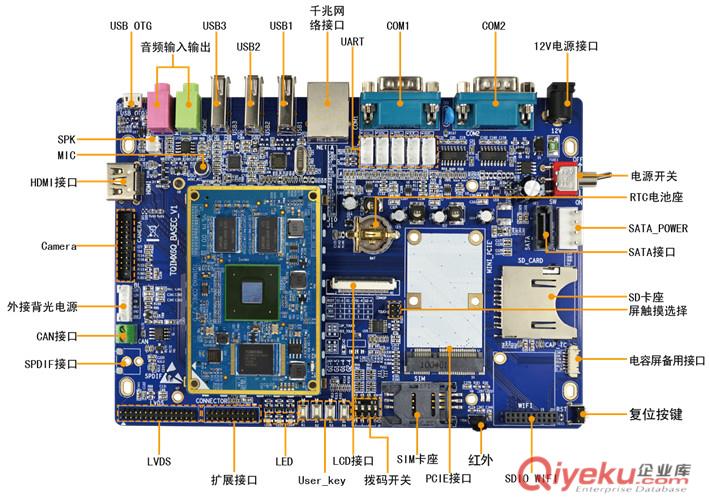

i.MX6Q CoreC核心模塊采用的是Freescale Cortex-A9 i.MX6Q平臺，主要應用于各種大屏終端顯示設備。支持FPC、HDMI、VGA、LVDS、UART、USB、OTG、SATA、TF-CARD、Camera、3G、CAN -Bus、G-Sensor、Wifi、BlueTooth、Ir、RTC等眾多豐富外圍接口，支持多種功能模塊的外圍擴展。
電源接口：12V電源輸入，不含充電電路
USB接口：工業級USB_HUB芯片，支持4路USB ;1路USB OTG，帶過流保護電路
音頻接口：工業級聲卡芯片，支持麥克風錄音,支持插入檢測功能，支持LINE_IN、LINE_OUT以及3G打 電話功能
以太網接口：工業級千兆網卡芯片，數據傳輸更快更可靠
硬盤接口：2.5Gbps SATA II接口，數據傳輸存儲更快

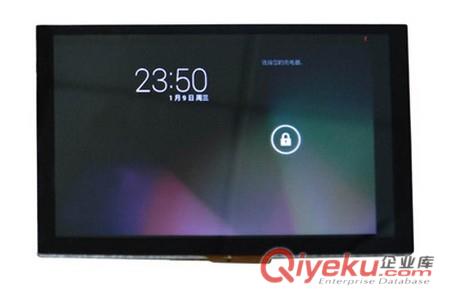

顯示接口：1路24bit LCD (支持電阻電容屏)，并支持1920x1080P全高清
LVDS接口：2路LVDS接口，支持720P高清
HDMI接口：1路HDMI V1.4，支持1080P全高清
Camera接口：1路Camera接口，支持500萬攝像頭
串口：5路串口，2路RS232電平接口COM1、COM2，5路TTL電平接口UART1~UART5
PCIE接口：1路Mini-PCIE擴展接口，兼3G上網打電話功能
IIC接口：3路IIC，IIC1~IIC3
SPI 接口：2路SPI 接口(SPI2復用)
PWM接口：4路PWM，PWM0-PWM3
CAN：1路CAN總線接口
擴展接口：1路SPI2、1路I2C3、1路CAN2、2路PWM、1個GPIO(另外：上述所有接口都可以做GPIO口使用)
4路獨立中斷按鍵操作，模擬手機操作
3個系統LED測試燈
RTC備用電池(帶可充電功能)
紅外遙控功能
SPDIF功能
