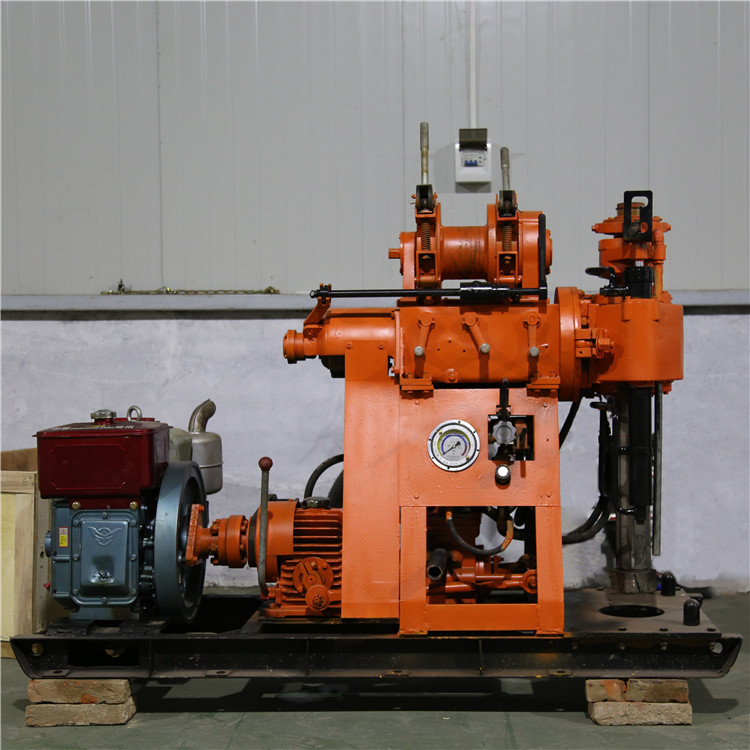

XY-1巖心鉆機
XY-1鉆機是一種具有油壓給進的輕便淺孔鉆機。適用于普查勘探、地球物理勘探、道路及建筑勘探以及小型水井鉆鑿等。
主要特點
1、具有油壓自動給進機構，提高鉆進效率，減輕勞動強度。
2、采用球卡式夾持機構，可實現不停機倒桿，操作方便，安全可靠。
3、手柄集中，操作方便。配有孔底壓力計指示壓力，方便掌握孔內情況。
4、結構緊湊，鉆機、水泵和動力機（柴油機或電動機）組裝在同一個底座上，占用機場面積小。重量輕、分解性強、便于搬遷。
◇ 技術參數與規格
|
基本參數
|
鉆進深度
|
100
|
|
終孔直徑
|
75
|
|
鉆桿直徑
|
42
|
|
外形尺寸(長X寬X高)mm
|
1640X920X1240
|
|
質量(Kg)
|
500
|
|
回轉器
|
立軸轉速(三檔)r/min
|
142、285、570
|
|
立軸行程
|
450
|
|
立軸{zd0}給進力(N)
|
14700
|
|
立軸{zd0}起重力(N)
|
24500
|
|
卷揚機
|
{zd0}提升力(一速、單繩)(N)
|
10000
|
|
卷筒圓周速度(m/s)
|
0.42、0.81、1.68
|
|
水泵
|
型式
|
臥式單缸雙作用活塞泵
|
|
流量(l/min)
|
配柴油機(1800r/min)時:100
配電動機(1500r/min)時:83
|
|
壓力
|
{zd0}許用壓力(MPa)
|
1.5
|
|
連續工作壓力(MPa)
|
0.7
|
|
動力機
|
柴油機型號
|
S1100N
|
|
柴油機標定轉速(r/min)
|
2200
|
|
柴油機十二小時功率(Kw)
|
10.53
|
|
電動機型號
|
Y131M-4-B3
|
|
電動機標定轉速(r/min)
|
1500
|
|
電動標定功率(Kw)
|
7.5
|
