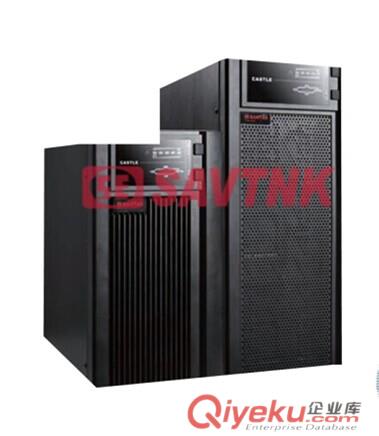

陜西美國山特UPS電源公司（13572203776）主營西安bd信息機房UPS電源括UPS主機和免維護電池兩組，此設備是設計先進、技術成熟的原廠原裝的國際zmppEMERSON產品。西安bd信息機房UPS電源選用純在線、雙變換式，內置輸出隔離變壓器。電池選用國際zmpp非凡牌，為鉛酸免維護型，使用壽命長達10年以上。
西安bd信息機房UPS電源建設簡介：
   （13572203776）電信機房除了以直流(DC)48V用電設備為主外，還有交流(AC)220V用電設備，而就這些設備由逆變器供電好還是由西安bd信息機房UPS電源供電好這個問題，長期存在不同的意見，實踐中也確實存在兩種供電方案均被用戶采用的情況。為此將兩種供電方式進行比較，從而為電信用戶的選擇提供一些依據。
   該基地環境惡劣，常年風沙多，晝溫差大，而且每年又擔負著艱巨的實兵演習保障任務。基地信息中心是整個基地信息化指揮、通信、管理的中心樞紐，其機房各要素主要括配電室、UPS室、電池室、充電室、網絡機房、通訊機房、顯控室等，共約380多平方米。動力配電系統復雜，既有動力配電，也有IT服務器、網絡設備、信息存儲設備、大屏顯示設備配電;電源要求質量高，必須保證24小時不間斷供電;設備貴重，環境要求高，必須做好防火、防水、防塵、防靜電等方面的處理;另外，機房系統復雜，內外連接繁多，必須全盤慮、整體規劃。
   根據上述情況和要求，重點從以下幾個方面西安bd信息機房UPS電源精心設計與建設：
   1、供電電源系統。括ATS切換柜、UPS輸入配電柜、UPS輸出配電柜、UPS輸出配電柜分柜、UPS設備、電池設備、柴油發電機設備等。配電柜內元器件選用進口品牌施耐德斷路器。引自總電源電纜選用NH-YJV耐火電力電纜、機房區電纜選用ZR-YJV型電力電纜、應急照明系統選用NH型耐火電線纜、正常照明采用ZR-BV電線、接地線采用ZR-BVR型電線。
   ——動力配電。設計為“市電+柴油發電機”的高可靠性的供電方式。
   ——柴油發電機。本項目選用的柴油發電機機組額定功率為250KW。主要用于保證所有UPS負荷，括機房的計算機設備、指揮中心大廳大屏、音響設備、導調要素設備、數據室設備、應急照明及部分PC機等。以備市電中斷時使用。
   2、防雷系統。根據機房設備的不同性能與要求，防雷系統設計為四級防雷：大樓配電室為{dy}級防雷(此級防雷已由大樓機電方完成)，ATS配電柜進線端為第二級防浪涌保護，一層UPS輸出柜進線端為第三級防浪涌保護，二層機房設備前端設計第四級防浪涌保護。這種防雷系統設計，可有效保護設備免遭雷電電磁感應高電壓的破壞，防止因線路過長而感應出過電壓和因線路過長而感應出過電壓，保證機房網絡設備及后端計算機信息系統設備的穩定、安全運行有重要作用。
   3、接地系統。接地系統采用大樓綜合接地方式，主要括：交流地、直流地、保護地、靜電地、防雷保護地系統等。
   ――交流地。交流地即零線，由大樓聯合接地提供，隨電源線同時引入機房。
   ――直流地。直流地即計算機系統接地，在基地主機房和預留機房的信息設備機房地板下四周采用30*3銅排，中間采用編織銅帶組成600mm*600mm等電位基準網，將各機房內的信息設備機柜與等電位網進行最短距離連接，使各機房設備保持在同一個等電位上。
   ――保護地。由大樓聯合接地提供，隨電源線同時引入機房。機房內所有非計算機設備的帶電設備的金屬外殼、鍍鋅鋼管、金屬軟管、金屬接線盒均可靠接至保護地，在線纜老化等漏電的情況下保護工作人員的人身安全。
   ――抗靜電接地。由于物體磨擦、空氣干燥等原因均會產生大量靜電，靜電放電時會產生高頻*信號，可能引起計算機系統發生故障。抗靜電接地可計算機機房設備的正常運行及機房人員的人身安全起到重要的保護作用。
   4、照明系統。主要括普通市電照明、應急、疏散照明和安全出口標識燈等。此設計充分慮到照度均勻性、有效抑制眩光以及自然采光及墻面射率等因素，計算確定燈具種類、數量、間隔與位置。
   機房區選用格柵熒光燈具，照度≥500lx。應急、疏散照明和安全出口標志燈的作用是保證人員更好的做好應急處理或安全快捷地沿通道向出口或應急出口疏散。應急照明電源取自UPS設備，照度按一般照明的1/10設計，采用配電末端切換方式來實現，選用嵌入式熒光燈具中的一支燈管及部分筒燈作為應急照明燈具，平常作為一般照明由市電供電，當市電停電時，應急照明燈具切換為UPS電源供電，保證應急照明的連續性的。
   5、空調通風系統。綜合慮當地氣候環境、機房設備密度情況以及以后可能增容的情況，選用了日立變頻空調。
   6、KVM系統。此系統是一套基于IP網絡的機房設備遠程管理控制系統，系統支持基于多種硬件平臺、多種操作系統的服務器，并在多種平臺間“無縫”切換; 用戶可設置不同權限，管理相應權限的服務器;當操作人員的位置或職責權限變化時，或當設備位置變動或增加時，不需要布線系統做結構化的調整，只需簡單地通過的操作來調整。
   系統內每臺設備獨立工作，當某一臺設備出現故障，不會影響整個系統工作，只需替換上備份設備即可。如果設備掉電或出現故障，仍能保證服務器鼠標、鍵盤、顯示器處于jh狀態，換上備份設備后只需連上線纜，即可重新管理服務器，而不影響服務器的正常工作。
   運用該系統，管理人員不需進入機房即可實現所有的遠程操作，提高了機房物理安全性及工作的便捷性;系統提供了管理機房內所有設備的統一系統平臺，可簡便的訪問和控制任意多臺設備，并可進行設備的分組管理、日志，大大提高了工作效率;系統可機房內設備實現硬件底層操作，減少了人為故障;另外還節省了空間，減少了線纜數量，從而真正實現了房的先進機房管理標準。
   7、集中監控系統。本項目依據工業控制中的集散控制原理，本著分散控制、集中管理的設計思想，在機房各設一臺多串口服務器，負責本地的 UPS、空調、市電、配電開關、環境、漏水等設備的各類參數進行實時采集，通過網絡傳到監控管理中心，由監控管理主機實現機房數據的收集整理、集中監控、統一管理、可隨時查看報警及報警復位情況，并可實現遠程的WEB瀏覽等。
   8、裝修系統。機房裝修以確保設備安全和人員舒適為重點，本著實用、可靠、簡潔、明快為目標，造型設計以幾何造型為主，工藝精良，增強了空間的現感;色彩搭配和諧統一，充分體現了現機房的高科技形象。選用材質精密細膩，吊頂以鋁合金微孔板為主，乳膠漆飾面為輔，配以2*36W格柵燈帶，或 3*36W格柵燈，并做局部吊頂;地面采用玉灰色進口抗靜電活動地板，規格600*600、高度為200MM; 墻面為乳膠漆飾面，隔斷采用輕鋼龍骨防火石膏板隔墻。整個裝修與機房設備渾為一體，簡潔大方、清新舒暢，創造了一個和業主企業文化密切相聯的人性化的高科技辦公環境。
   機房一體化建設工程全部竣工后，經過幾次技術測試都達到了滿意結果：電源可靠穩定，機房運行環境恒定，計算機設備運轉正常，網絡通信暢通，操作、管理便捷。特別是在連續幾晝的復雜電磁環境下的實兵抗軍事演習保障中，信息傳輸量大，數據存儲、處理量大的情況下，但機房各系統始終保持著正常運行，實現了零故障。
西安bd信息機房UPS電源簡介及特點：
   （13572203776）西安bd信息機房UPS電源可直接一定容量的蓄電池組進行充電，并蓄電池的狀況進行監測。         相比之下，48V逆變器電源監測性能較差。UPS具有成熟的監控技術，為集中監控及遠程監控提供方便條件。          5)UPS輸入供電為小電流、高電壓，比48V逆變器的低電壓、大電流供電傳輸更為方便。          6)UPS沒有"灌雜音"干擾。由于48V逆變器電源與程控機房所用的直流通信電源共用一條直流母線匯流排和一組48V蓄電池組，逆變器電源又是采用高頻脈寬調制(20~4OkHz)工作方式，將大大影響程控交換機的通話品質，增大數據通信的誤碼率，形成各種難以付的雜音干擾。相，于在線式UPS來說，由于它的逆變器輸入直流母線和外接蓄電池組均與用戶原有的48V通信電源沒有任何直接的電氣連接，自然就不能存在"灌雜音"干擾問題，提高通信質量是相當有利的.    7)在線式UPS的工作頻率范圍可以達到40~70Hz，并能自動識別輸入電源的額定頻率是50Hz或是60Hz。于標稱值為220V輸入電壓的供電體系而言，它允許很寬的市電電壓工作范圍:130~160V(帶70%負載)，160~275V(帶{bfb}負載)。          8)UPS具有旁路切換功能，在逆變器故障時可切換到市電狀態，繼續保持供電。         (2)UPS供電缺點。          l)UPS易受電網的雷電、超壓、低壓、浪涌、尖峰干擾。          2)在市電中斷時，若UPS需要長后備時間時，要配置大容量蓄電池組或發電機組，體積增大，成本也有所提高。          3)UPS供電需要共用中線(旁路需要)，有可能增加電網的共模干擾，但許多UPS已徹底解決此問題，能做到與電網wq隔離。          4)UPS運行時當輸入電壓偏高或偏低時，即轉為蓄電池放電，而我國電網狀況通常較差，會引起蓄電池頻繁放電，縮短蓄電池壽命。使用蓄電池+逆變器供電系統則不用慮此問題。而現的UPS采用先進的DSP控制技術，具有超寬的輸入電壓范圍，在額定輸入電壓的±25%的范圍內仍可滿載輸出，極大地減少了蓄電池放電次數。 2.逆變器供電系統          在早期的機房中，通常采用將220V交流電源經過整流，為
蓄電池組充電，由蓄電池組直接供給用電設備。隨著計算機網絡和通信網絡技術的發展和應用，需要為其提供高質量的220V的交流電源。由于機房都配有蓄電池組，所以通常采用蓄電池組+逆變器的方法，將直流變換為220V交流電源為系統供電。正常使用時逆變器提供電力供應至負載，在逆變器故障時，由市電或發電機提供電力供應至負載。此種形式的逆變器適用于功率為5~l0kVA之間的負載。
(1)逆變器供電優點。          1)沒有市電網絡的干擾，如:電網雷電干擾、超壓、低壓干擾、浪涌、尖峰干擾。      2)逆變器輸出AC200V與市電wq隔離，沒有共模干擾。  3)逆變器不需要另外加配蓄電池組，因而逆變器供電方案成本低、體積小(這是指原來的48V蓄電池組有足夠余量，否則需要增加高頻開關電源及蓄電池組的容量，成本也就不低了)。          4)48V蓄電池組經常處于充放電狀態，而UPS電池組可能長期不放電，處于長期浮充狀態，故障率必然增高，因此48V蓄電池組可靠性高。         (2)逆變器供電缺點。          l)電力變換效率低，長期運行費用大。AC380V/DC48V整流效率為90%左右;DC48V/AC220V逆變效率為80左右;所以AC/AC總效率為70%左右。          2)逆變器冗余并聯技術未開發，抗過載能力及可靠性均差(相UPS冗余并機而言)。         3)逆變器監控技術不完善，集中監控和遠程監控有困難。         4)DC48V電力傳輸困難。         3.
西安bd信息機房UPS電源與逆變器的性能比較：
     （13572203776）(l)適用場所的比較。西安bd信息機房UPS電源作為一個完整獨立的電源系統，適合在任何場所應用，且結構緊湊，占地面積小。逆變器適用于具有蓄電池組的供電系統，因為逆變器的工作還需要外配充電器、蓄電池組等外部設備，因此結構松散，占地較大，不易布置。          (2)不間斷供電比較。UPS最重要的作用就是不間斷供電，當市電網符合輸入范圍時，經過AC/DC，以DC/AC雙重變換，向負載供電，當市電網超限時，由蓄電池通過逆變器向負載供電，當UPS故障或過載時由旁路電源向負載供電。維護時還可以通過手動維修旁路開關UPS進行在線維護。而蓄電池組+逆變器的供電方式，當蓄電池組出現故障需要更換時，必須使系統間斷，這會系統造成巨大的損失。          (3)輸出功率的比較。因為逆變器限定為蓄電池組供電，由于蓄電池組電壓較低，當輸出功率要求較大時，功率模塊及生產工藝要求較高，因此逆變器大功率輸出難以實現，目前生產的逆變器{zd0}輸出的功率約為lOkVA，而UPS由于自身帶有蓄電池組，蓄電池組的直流電壓可根據輸出功率的要求自行設置，{zg}可達幾百伏，因此可以制成單機500~60OkVA的UPS，近來由于技術的進一步發展，UPS還可以采用并聯方式供電，一方面實現更大的功率輸出，另一方面可以做到容量備份，當一臺UPS故障時，不會影響正常的交流輸出，使負載在更加安全、可靠的供電情況下進行工作。          (4)蓄電池組的壽命比較。為解決UPS電池組可能長期不放電，處于長期浮充狀態，故障率必然增高的問題，UPS本身設計有蓄電池管理功能。如英國CHLORIDEUPS具有智能
蓄電池管理功能，可將蓄電池壽命延長30%，所使用蓄電池的充電過程進行監控，浮充電壓作為環境溫度的函數自動調節，并周期性蓄電池進行測試檢查，蓄電池如有故障將警告用戶。          (5)抗于擾方面的比較。UPS的作用是實現雙路電源的不間斷相互切換，提供一定的后備時間，穩壓，穩頻，隔離干擾等。它能夠將瞬間間斷、諧波干擾、電壓波動、頻率波動、浪涌等電網干擾阻擋在負載前面。由于UPS自身逆變器的輸入直流母線和外接蓄電池組均與用戶原有的系統電源無任何直接的電氣連接，所以不會用電設備產生任何傳導干擾。另外，UPS為防止外的輻射干擾，UPS在結構上采用鋼架式結構，外殼采用防銹鋼板折彎而成，且有極強的屏蔽性，符合電磁兼容性要求，特別是英國CHLORIDEUPS在設計中特意在流線型塑料外殼內襯了2mm厚的防銹鋼板，同時還采用了高射頻干擾(RFI)濾波器，在保持了優美外觀的同時，更避免了人體及其他設備的輻射及干擾，于蓄電池組十逆變器而言，由于逆變器電源與機房所用的直流電源是同一組蓄電池組，而逆變器采用的是高頻脈寬調制工作方式，其灌噪聲干擾必然會串入傳輸系統的輸入端，將大大影響信號傳輸品質。         (6)電氣性能比較。由于蓄電池十逆變器電源用量小，生產廠家規模小，其實力難以同UPS生產廠家相提并論。UPS作為一個完整獨立的電源系統，在世界上已應用幾十年，且技術成熟，可靠性高，其可靠性指標理論上可達幾十萬小時。生產廠家規模龐大，如英國CHLORIDE，美國EXIDE等，而逆變器生產廠家規模小，電氣性能標準較低，在性能上難與UPS相提并論。          (7)網絡通信。為適應現通信網絡飛速發展的需求，要求UPS或逆變器必須擁有極強的網絡管理功能。英國CHLORIDEUPS向用戶提供了兩個RS232接口，一個計算機干接點接口和一組遠程報警繼電器觸點。其完善的網絡管理可適應不同的操作系統，可16臺UPS同時進行監控，可監測多達170多種參數。其特有的Life2O00遠程監控可以使UPS天天都處于專業工程師的監控之中，確保其運行的可靠性。而于蓄電池+逆變器而言，由于其生產規模和使用范圍的限制，很少有廠家能提供如此強的功能。          綜上所述，蓄電池+逆變器在控制技術、抗干擾、網絡管理、功率等級、可靠性等方面均無法達到在線式UPS的水平。電信用戶應根據自身現狀和需求來選擇交流供電方案。總的來說，逆變器成本低、體積小、蓄電池組可靠性高。但UPS可管理性、可擴展性好，且節電性能好
