公司自主研制了全新的制作格柵拱架八字結的液壓設備。利用這套新設備加工的格柵拱架新工藝克服了全線制作格柵拱架的通病，有效解決了兩八字結之間內凹處的因接觸面積不夠而造成的受力降低，成功解決了八字結與主筋連接處的接觸長度，最重要的是將焊接節點數降至{zd1}，既省工、省料，又易于操作、掌握，極大限度地降低了成本，提高八字結結構壽命。

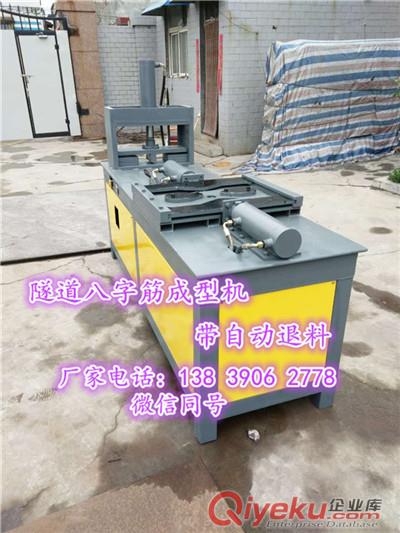

八字筋成型機是公司{zx1}研制生產的一款主導設備，本款設備主要用于加工隧道、橋梁等工程項目格柵拱架、花拱架中具有制成作用的鋼筋八字結。本款設備的成功研發，必將為土木工程行業帶來巨大改革。

一、設備結構特點

1、機架：采用高強型鋼及特種焊接工藝制造，極其堅固。

2、導向柱：采用超強特種鋼材制成，表面鍍鉻具有良好的抗扭與耐磨能力。

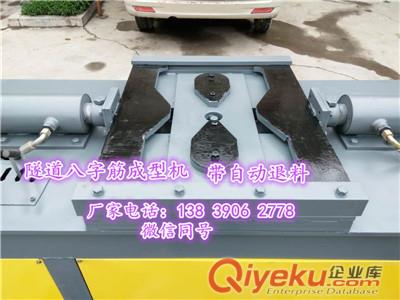

3、模具：我公司可以根據客戶施工要求設計模具，材料采用高耐磨合金鋼，模具具有使用時間長，變形系數小，加工簡單，安裝方便等優點。

4、驅動系統：該機型采用液壓驅動，雙腳踏開關完成雙角度彎曲成型，橫向由左右兩根液壓油缸同步位移實現同步彎曲成型，化的縮小成型誤差；

本設備具有結構簡單，操作簡易上手快，設計合理，具有加工速度快，能耗低，維修保養方便，維護費用低，自動化程度高，占地面積小，生產效率高等優點。

二、技術參數

型號:GJW-20 規格型號:Φ10-20

總功率:4kw      重量:1100kg

外型尺寸(長*寬*高):2700*700*1400mm

三、八字結鋼格柵的焊接：
1、先將經過八字筋成型機彎制成型的箍筋段位置及數量擺在模具中間，核定好數量。
2、將四個主筋一根一根地穿過夾持在模具卡槽上，并調整箍筋間距，符合設計要求。
3、主筋、箍筋的調整完成后，進行點焊將箍筋與主筋焊平。但不允許焊的太深，ss主筋。
4、箍筋焊完成后，接焊附加筋及加強筋，必須保證焊縫的長度和高度。*
鋼筋八字筋成型機本設備主要用于隧道項目中花拱架制作具有支撐作用的八字筋聯系筋的加工，該設備是我公司在國內率先研發產品，具有成型精度高、生產效率快等優點
