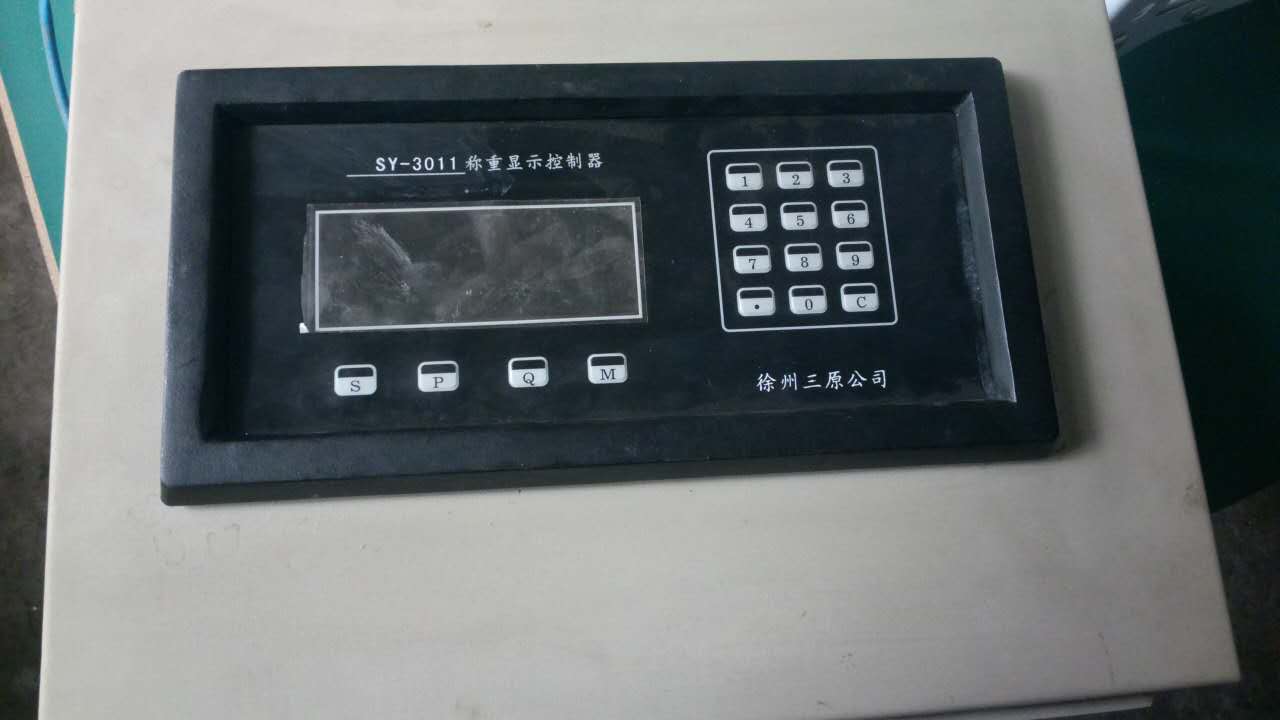

徐州三原自動化稱重控制儀表，是以微機為基礎的動態皮帶秤及配料控制用儀表。采用人機對話在vfd屏幕上，以中文形式直接顯示稱重流量、累計有關信息，操作、校準尤為方便。儀表具有自動零點校準、自動間隔校準、故障報警自動診斷、光隔離輸入/輸出，標準串口，內置pid控制輸出。
2、環境參數
1. 儲存溫度 - 40℃—— +70℃；
運行溫度 -10℃ —— +50℃；
2. {zd0}相對濕度：95％
3、電源
220vac＋10％~—15％ 50hz
保險絲 0.5a
emi/rfi 濾波器
4、稱重傳感器
儀表提供10vdc，200ma激勵電源，可并聯4個稱重傳感器
靈敏度，0.5mv/v－3.5mv/v
{zd0}輸入信號33mv
稱重傳感器屏蔽接地
電纜距離大于60米（不超過900米）時采用激勵補償電路跳線選擇本地或遠程補償
5、主板數字輸入端口
儀表主板提供3個可編程輸入端口，接收干觸點開關信號。
6、主板數字輸出端口
儀表主板提供3個可編程輸出端口，24vdc集電極開路輸出，可直接驅動控制繼電器。
7、通訊板
儀表可安裝通訊板。可使用標準rs－232、rs－485串行接口與上位機通訊板采集儀表數據并對儀表進行操作，具有雙向通訊功能。
8、主要性能
四行顯示，通過儀表參數選擇
5個狀態指示燈
物料流量或負荷的電流輸出
物料總重的脈沖輸出
自動調零、調間隔
自動零點跟蹤
光電藕合的數字輸入和輸出
報警和故障提示
通訊功能：rs232、rs485多站通訊網絡
一路過程控制模式：pid控制輸出
9、主要功能
所有功能的軟件都固化在存儲器的芯片中，當用戶安裝了可選的擴展板或操作者通過鍵盤選擇，控制器將自動打開相應的功能。
1.測量功能
a、瞬間流量計算
稱重傳感器輸出單位重量信號和速度傳感器輸出單位皮帶速度信號相乘，這個結果就是瞬間流量。
b、重量累計
累計量是單位長度的重量與運行長度的積算，然后轉化成工程單位。
c、自動調零和自動調間隔
通過定義皮帶圈數及皮帶長度是自動調零和自動調間隔的基礎。
準確計算皮帶長度，控制器通過計算速度傳感器發出的脈沖數，在累計到要求的脈沖數時，控制器結束校準測試，把理論值與實際值進行比較，并且計算校準常數。
d. 自動零點跟蹤
在皮帶運行時，流量低于預定值，控制器按照以下步驟進行自動調零
――等待測試周期一半時間（將顯示“z”）
――完成一次調零測試
――完成一次測試周期的自動調零
――只要流量值低于自動調零跟蹤預定值，儀表將不斷重復上述步驟
e、一路輸入，兩路電流輸出信號
可選輸入/輸出擴展板，獲得一路電壓/電流輸入，兩路電流輸出信號
2,監視功能
狀態提示
過程報警
設定錯誤
設備故障
高流量、低流量、高負載、低負載報警
3,自動控制給料功能 （徐州三原稱重儀表sy3000系列）
稱重控制器提供一個獨立的控制電流環，控制電流環通常用于控制給料量，控制方式為
―― pid＝比例＋積分＋微分
可控制的過程變量為給料量，流量設定可以通過鍵盤輸入、或外部模擬信號設定。控制輸出為4－20ma電流環。
全數字化操作，在處理積分與累加上具有{zj0}的無漂移穩定性；
所有的數據、指令均在面板操作、按鍵輸入、簡捷、方便；
具有自動調零、自動調間隔、自動診斷、停電保持?jǐn)?shù)據等功能；并具有可選的自動零點跟蹤功能；
獨具特色的電子標定功能，操作者只需按鍵操作，系統便可自動校準，可代替物料標定，也可用于檢查標定期間皮帶的穩定性；
可選擇掛碼、鏈碼、實物等多種校驗方式；
壁掛式和嵌入式機殼可選，機殼封閉，具有防水、防塵、防腐蝕等性能；
遠傳計數功能（可選），可外接機械或電子式計數器；
多點顯示功能（可選），在不同地點觀察同一皮帶秤的運行情況；
電流輸出接口（可選），可輸出與流量成正比的0-20ma或4-20ma電流；
通訊接口（可選），標準rs-232、rs-485c接口；
打印接口與打印機（可選）：
外型：壁掛式和嵌入式
