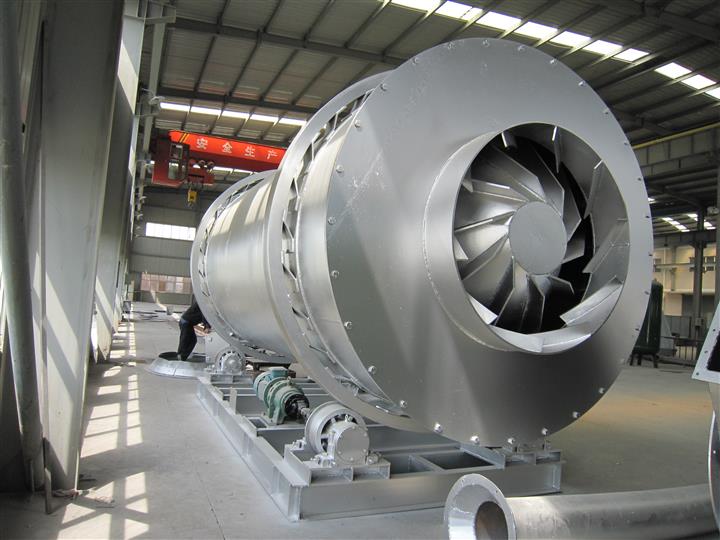

三回程烘干機即{gx}組合式三筒烘干機。大型的三筒烘干機，通常有6~7米長，分為直筒和錐筒兩種結構形式，物料的流動是靠筒內葉片（即導流板）隨筒體轉動撥動物料前進的，適用于直筒或錐筒結構。三回程烘干機是由三個同心的直徑不同的圓筒嵌套在一起的，而不是環環相扣，那是鏈子，這種特殊的結構形式決定其產量的大小，所以這種新型烘干機也叫三回程烘干機。LJSH{gx}組合式三筒烘干機具有結構緊湊，占地面積少，是相同產量單筒烘干占地面積的地二分之一，工作可靠，能耗低，熱效率高，物料烘干效果好，容易實現自動化控制，操作人員少。
{gx}組合式三筒烘干機主要用于烘干一定濕度范圍內顆粒物料，如干粉砂漿行業所用的黃砂、鑄造行業用的各種規格型砂。建材水泥行業用的高爐礦渣。小粒度粘土，化工行業用于不起化學變化、不怕高溫及煙塵弄臟的小顆粒物料。根據不同行業對烘干后物料終水份要求，烘干后的物料含水量可以達到1—0.5%以下。
進入烘干機內的物料以不粘筒壁及揚料板為宜。進入烘干機內熱交換的氣體溫度不宜高于750攝氏度，如有特殊要求高溫烘干，烘干機的入口處內筒及楊料板可用耐熱鋼板制造。
主要技術參數
|
規格
|
Φ2×4.5m
|
Φ2.2×5m
|
Φ2.5×6m
|
Φ2.7×6.5m
|
Φ3.0×6.5m
|
Φ3.2×7m
|
Φ3.6×8m
|
Φ4.2×8m
|
|
外筒直徑(m)
|
2
|
2.2
|
2.5
|
2.7
|
3.0
|
3.2
|
3.6
|
4.2
|
|
外筒長度(m)
|
4.5
|
5
|
6
|
65
|
6.5
|
7
|
8
|
8
|
|
筒體容積(m3)
|
14.13
|
18.99
|
29.43
|
37.19
|
45.92
|
56.27
|
81.39
|
110.78
|
|
筒體轉速(r/min)
|
4-10
|
4-10
|
4-10
|
4-10
|
4-10
|
4-10
|
4-10
|
4-10
|
|
{zg}進氣溫度(°C)
|
700-750
|
700-750
|
700-750
|
700-750
|
700-750
|
700-750
|
700-750
|
700-750
|
|
生產能力(T/h)
|
13-18
|
15-23
|
20-28
|
24-33
|
35-40
|
40-60
|
55-75
|
70-120
|
|
電機機功率(kw)
|
5.5×2
|
7.5×2
|
5.5×4
|
7.5×4
|
11×4
|
15×4
|
18.5×4
|
15×4
|
|
規格（直徑*長度）
|
Φ2.8mх12m（三層）
|
Φ3.2mх12m（三層）
|
Φ4mх12m（三層）
|
|
產量（噸/天）
|
500
|
700
|
1000
|
|
總功率（kw）
|
106
|
130
|
180
|
|
占地面積（㎡）
|
7mх35m
|
8mх40m
|
8mх45m
|
