銅保護劑紫銅黃銅抗氧化劑

捷普利JPL-008銅防變色抗氧化劑，經SGS檢測環(huán)保，不影響工件的外觀和導電。處理后的銅工件鹽霧測試可達24小時，保持銅表面光亮度長達八個月以上，免費試樣：13480836153
JPL-008銅防變色抗氧化劑
一、簡介
JPL-008銅防變色抗氧化劑具有脫水、防變色、防銹蝕三重作用，對金屬沒有腐蝕，適用于黃銅、紫銅、紅銅、純銅、白銅、錳銅、鉻鎬銅、鈹銅、磷銅、青銅、仿金等銅合金的防氧化，鹽霧測試24小時以上，可保持銅面光亮度八個月以上，符合環(huán)保標準，明顯的抗蝕防護作用，防氧化效果顯著。
JPL-008防變色劑理化性能穩(wěn)定，電氣性能{jj0}，不影響導電，而且無味不揮發(fā)、不潮解分解不升華，不吸附灰塵及H2S、SO2等害氣體，能夠有效防止?jié)駸猁}霧、毒菌等對金屬的侵蝕，有較好的潤濕性和較高的抗蝕性能。還可以加入其它助劑中配合使用，例如水性、溶劑性的封閉劑、罩光金油、防銹劑等，在每升工作液中加入10-20%即可起到優(yōu)良的作用。
二、工藝參數
序號 項 目 技術指標 說明
1 外 觀 無色或淺黃液體
2 氣味 輕微酒精氣味
3 槽體容器 塑料容器 不得用金屬容器，除非是銅質容器
4 密 度(g/cm3) 0.80±0.05
5 PH值 3±1 檢測PH值可作為槽液更換的參考
6 配 比 10－20% 純水稀釋，要求高時濃度適當調高
7 工作溫度(℃) 常溫
8 處理方式 浸泡、噴淋、刷涂
9 干燥時間 80-100度，時間為30分鐘
三、工藝流程：拋光后或清洗干凈的工件→甩干水分（應用于復雜工件）→JPL-008銅防變色抗氧化劑處理→流動水洗干凈→熱水浸泡（100℃左右，用要用于工件升溫，目的是讓水份自行揮發(fā)或者干燥）→烘干（80-100度，時間為30分鐘）→JPL-004封閉(針對于高耐蝕要求的工件)
四、注意事項：
1． 工件經過除油后化學拋光與清洗或者電鍍光亮酸銅或其它銅出來后；先用流動水漂洗兩次，再用去離子水清洗一次，這樣可以使藥液中盡可能帶入更少的雜質，從而延長藥液的使用壽命；
2．必須選用各種塑料容器，配比比例：JPL-008抗氧化劑10-20%，加入去離子水(純水)80-90%，不可用自來水，濃度視具體工藝要求而定。
  3、常溫鈍化：一定要在工作液中處理3-5分鐘 ,因為在室溫下銅層所形成的鈍化膜會在5分鐘左右；
4．通過上述方式處理以后，用流動水洗1分鐘，甩干至工件表面無水珠，取出在70-100℃的溫度下烘干或者擦拭干表面的水珠即可。
5、廢水處理：廢液可以直接排放
五、槽液維護：
1．工作液的壽命很大程度上取決于工作前清洗干凈程度。經酸洗的零件要水洗干凈，不能有殘酸帶入鈍化液中。（溶液酸度增高，使銅件上的膜層溶解，起不到防護作用）。不要讓其它金屬零件進入溶液中，因此, 鈍化液要與酸洗溶液分開，避免六價鉻、三價鉻離子的進入，而且復雜工件進入防變色槽中前,要避免有殘余的藥液存在，長期如此，才能使溶液的壽命達到{zj0}狀態(tài)。
2．溶液壽命的判斷一般以PH值為標準，新配槽液PH值一般為4±1，可以以試驗為標準,一般情況下,本液在PH2-9的情況下都是有良好鈍化作用。
3、防變色槽液前的清水槽需要經常用PH試紙檢查其PH數值，如果發(fā)現清水脫離中性，建議立即更換清水，否則防變色劑將受到影響。

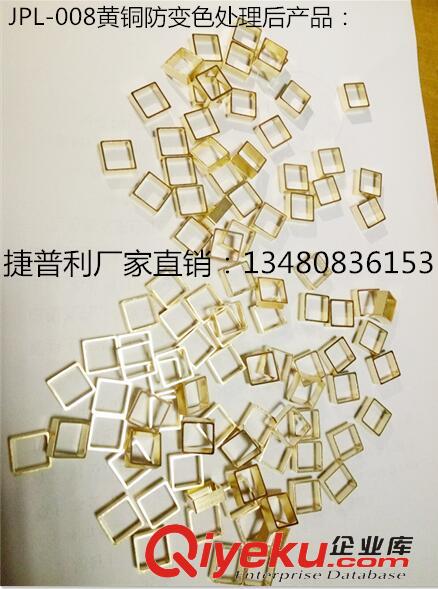

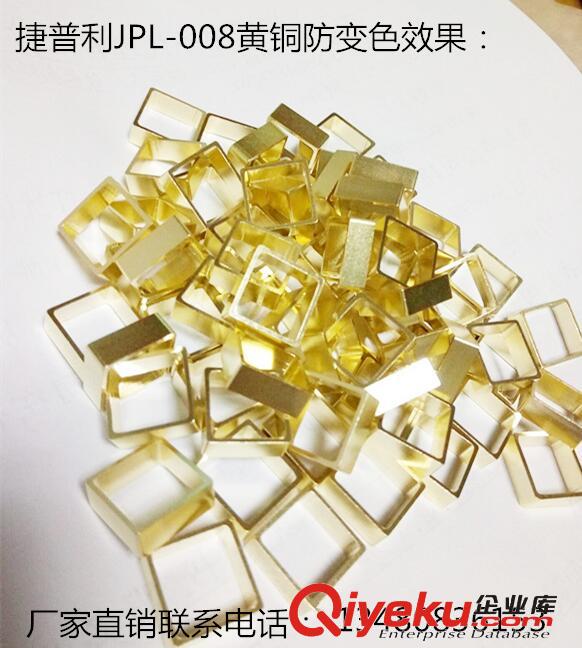

六、銅防變色劑性能測試數據（以下數據僅供參考）：
處理條件：JPL-008銅防變色劑溶液，溫度65-70℃，時間2min。
對比條件：傳統鉻酸處理。測試：黃銅片與紫銅片各幾張。
   實踐證明，JPL-008銅防變色劑溶液能過鹽霧測試24小時不變色，銅防變色劑的效果比傳統的鉻酸鈍化的效果要增強8-10倍。而且環(huán)保md，處理成本總體呈下降趨勢。
七、包裝：25升/桶。
