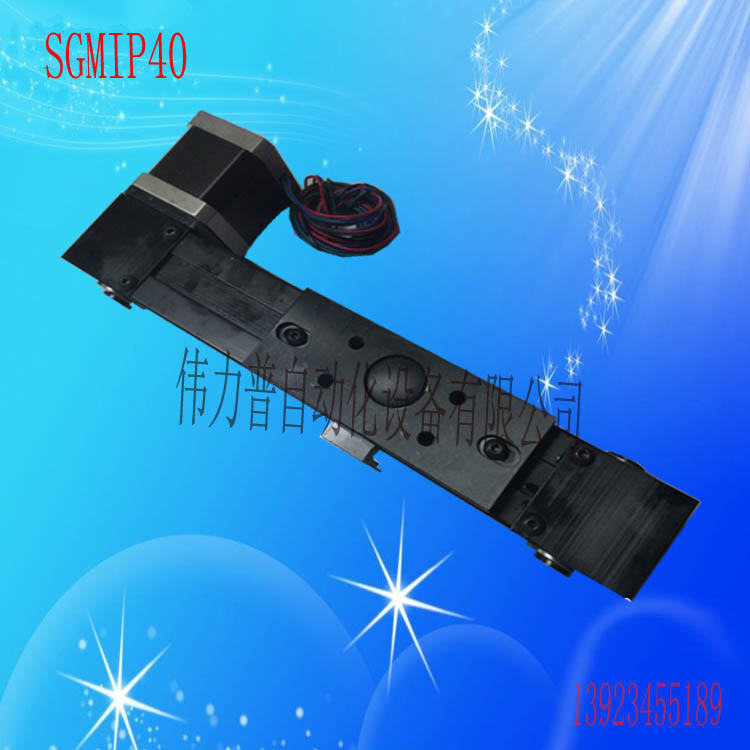

分類：SGMIP40線性模組
尺寸：
導軌寬度是40MM滑塊寬度39MM，模組總寬度40MM，導軌厚度48MM，模組總厚度60MM，滑塊長度96MM，總長等于有效行程加滑塊長度加100MM。有效行程根據客戶的要求，導軌最長可以做到3米。
電機選配
電機選用VLP公司定制的42系列步進電機或者57系列步進電機，
產品速度
所配皮帶是HTD型式3M15寬，同步輪選用是3M15寬28齒，所以同步輪轉一圈是走84MM。由此可根據電機轉數算出速度。
產品精度及負荷
重復定位精度正負5絲，水平安裝容許負荷198N，側著安裝容許負荷247N。X方向扭力7.35N-M，Y方向扭力7.35N-M，Z方向扭力11.76N-M。
產品外觀
采用白色氧化處理，非常美觀。導軌側面和底部都有鍵槽，免去了客戶打孔安裝的麻煩，可直接安裝，非常方便。
產品特性
1．設計、安裝及維護簡便（設計結構輕巧，體積小，重量輕。）
2．高精度：重復定位精度正負5絲，
3．高速度，驅動力足夠的情況下，速度每秒可達10米
4．高防磨性（線性模組鋼軸經過特別加硬處理）
5．設計獨到（鋁材和高碳鋼結合，本身可作支架或底板使用，大大減低設計及制作成本而達到最{gx}益）GISM40同步帶直線模組主要應用在工業機器人傳動裝置當中。
