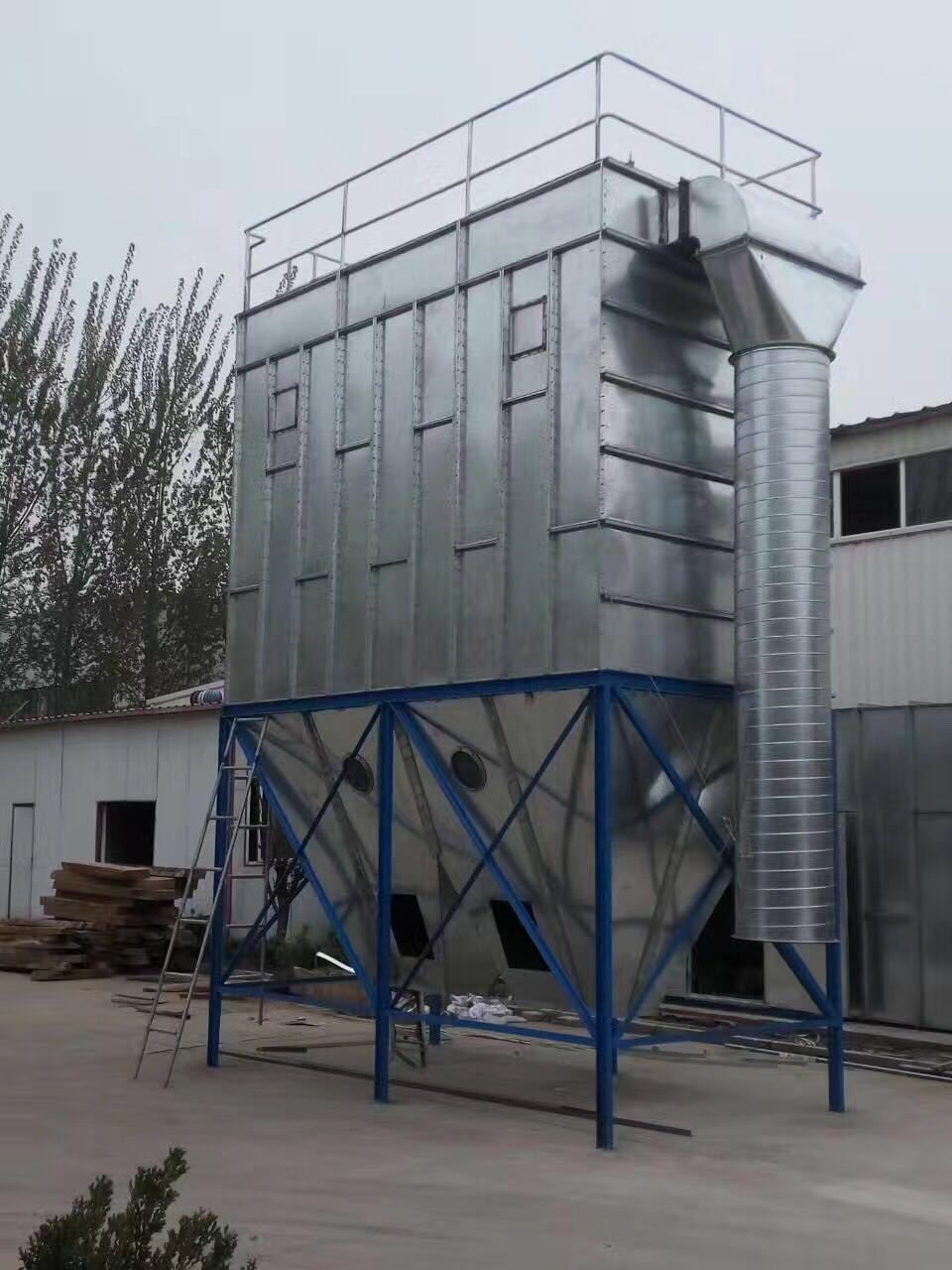

木工除塵器主要由灰斗、過濾室、凈氣室、支架、提升閥、噴吹清灰裝置等部分組成。工作時，含塵氣體由風道進入灰斗。大顆粒的粉塵直接落入灰斗底部，較小的粉塵隨氣流轉折向上進入過濾室，并被阻留在濾袋外表面，凈化了的煙氣進入袋內，并經袋口和凈氣室進入出風倒，由排風口排出。隨著過濾的不斷進行，濾袋外表面的粉塵不斷增加，設備阻力隨之上升。當設備阻力上升到一定值時，應進行清灰操作，qc濾袋表面的積灰。木工除塵器是由旋風筒體，集灰斗和蝸殼(或集風帽)三部分組成，按筒體個數區分，有單筒，雙筒，三筒，六筒等五種組合，每種組合有兩種出風形式：Ⅰ型水平出風和Ⅱ型（上部出風），對于Ⅰ型雙筒組合者，另有正中進出風和旁側進出風兩種組合形式，Ⅰ型單筒和三筒只有旁側時出風一種形式，四筒和六筒組合則只有正中進出風形式，對于二型各種組合，可采用上述Ⅰ型中的任意一種進風位置，該種除塵設備具有阻力小，除塵效率高，處理風量大，性能穩定，占地面積小結構簡單，實用廉價等特點，適用于各種機械加工，冶金建材，礦山采掘的粉塵粗、中級凈化。

一、結構特點：

結構簡單，易于制造、安裝和維護管理，大多用來去除.3μm以上的粒子，并聯的多管旋風除塵器裝置對3μm的粒子也具有90～99%的除塵效率。木器除塵設備投資和操作費用都較低，已廣泛用來從氣流中分離固體和液體粒子，或從業體重分離固體粒子。在普通操作條件下，作用于粒子上的離心力是重力的5～2500倍，所以的效率顯著高于重力沉降室。除沉機理是使含塵氣流作旋轉運動，借助于離心力降塵粒從氣流中分離并捕集于器壁，再借助重力作用使塵粒落入灰斗。旋風除塵器由筒體、錐體和進、排氣管等組成，結構簡單，易于制造、安裝和維護管理，木器除塵已廣泛用來從氣流中分離固體和液體粒子，或從液體中分離固體粒子。

二、清灰原理：

1、過濾原理：含塵氣體由進風口進入，經碰撞斜擋板，氣體中大部分粗顆粒粉塵受慣性力作用被分離出來，直接落入灰斗，含塵氣體通過灰斗后，進入中箱體的濾筒過濾區，氣體穿過濾筒，粉塵被阻留在濾筒外面，凈化后的氣體經濾筒口進入上箱體后，再由出風口排出。

2、清灰原理：隨著過濾時間的延續，濾筒上的粉塵層不斷積厚，除塵設備的阻力不斷上升，當設備阻力上升到設定值或運行時間達到設定值時，清灰裝置開始進行清灰，先噴吹管電磁脈沖閥開啟，壓縮空氣以極短促的時間內涌入濾筒，在逆向氣流沖刷的作用下，附著在濾筒外表面上的粉塵被剝離落入灰斗中，清灰完畢，電磁脈沖閥關閉，恢復過濾狀態，各噴吹管清灰依次進行，從次清灰開始至下一次清灰開始為一清灰周期。

3、粉塵收集經過濾和清灰工作被截留下來的粉塵均落入灰斗，再由灰斗口集中落入卸灰抽屜等排出，設備體積小，過濾精度高，可安裝在室內。
