BGL建筑樓地面保溫隔聲系統簡介：該系統采用石墨模塑聚苯板加工而成的，其底面呈現波紋形狀，其頂面平整，材料呈塊狀，不宜卷折；表觀密度為18-22kg/m3,撞擊隔聲≤60dB,導熱系數：≤0.035W/(m.k)，壓縮彈性模量≤0.5Mpa，煙氣性：淮安全ZA1級。

      BGL建筑樓地面保溫隔聲系統保溫隔聲板是系統中的重要組成部分，主要的構造是用石墨模塑聚苯板進行加工后，在其頂面覆蓋保護膜、將其底面切割成波紋狀，用于建筑樓地面保溫、隔聲的復合板。如安徽格致聲學研發生產制造的GGG石墨EPS隔聲保溫復合板如下（BGL保溫隔聲板圖解）。在樓板保溫隔聲系統中GGG石墨EPS隔聲保溫復合板具體尺寸規格、尺寸偏差、性能指標介紹如下。

      BGL建筑樓地面石墨EPS保溫隔聲板主要規格尺寸：長度（mm）1500、2000；寬度（mm）600、1000；厚度（mm）15、20、25、30、35、40；底面波紋高度（mm）3～5、4～8、5～10；底面波紋波長（mm）22；具體詳細如下表：

      1、其他規格可根據需要定制；
      2、底面波紋波長測量連續5個波紋后取平均值，底面波紋高度隨機測量5個波紋后取平均值。

      BGL建筑樓地面石墨EPS保溫隔聲板尺寸偏差：長度（mm）±3.0；寬度（mm）±2.0；厚度（mm）±1.5；對角線差（mm）±4.0；底面波紋波長（mm）±2.0；底面波紋高度（mm）    ±1.0等。具體如下表：

      BGL建筑樓地面石墨EPS保溫隔聲板主要性能指標：表觀密度（㎏/m3）18～22；體積吸水率（%）≤15；導熱系數[W/(m?K)]≤0.035；壓縮強度（KPa）    5～20；燃燒性能不低于B1級；產煙特性s1級；煙氣性    準安全ZA1級等。具體詳細如下表：

      BGL建筑樓地面保溫隔聲系統施工工藝流程工藝流程
      施工準備→清理混凝土基層、 找平→基層處理→體四周彈水平控制線→隔聲墊層鋪設→敷設無紡布→沖筋貼灰餅土→鋪設鋼筋網片→澆筑細石混凝土（提筋）→面層抹壓→養護→驗收。

      BGL建筑樓地面保溫隔聲系統施工操作要點
      ① 基層處理
      鋪設前必須將鋼筋混凝土原漿壓光的基層清理干凈，確保無雜物，施工時要保證基層干燥，不得積水，對于粗糙起砂的基層， 用鋼絲刷等工具對起砂部位進行處理，再用水泥砂漿抹光；若基層有凹坑、凹槽， 必須用1∶2 水泥砂漿填補壓平；對突出基層的鋼筋頭 、木樁等要割掉，割至基層表面下 2 mm，再用水泥砂漿找平；基層若有高低差， 應在陽角部位將混凝土毛刺等尖銳物用打磨機處理；基層若有空鼓，必須將空鼓層敲掉，再用水泥砂漿抹平壓光。

      ② 測量放線
在房間四周面上彈500 mm標高控制線，并計算隔聲墊向面上翻的高度, 在面上彈出隔聲墊上翻的控制線。

      ③ 鋪設GBL減震隔聲墊
      根據房間尺寸和隔聲墊層的鋪墊要求下料,將整卷隔聲墊展開依次鋪設,隔聲墊間硬拼接,并用60 mm寬透明膠帶紙封閉粘貼固定,以防止隔聲墊施工時因用力不均勻發生移位。
四周與面交接處用隔聲墊層將混凝土墊層、面層與體隔開，以保證隔聲效果，用建筑膠粘貼上，豎向高度高于面層頂面5mm。

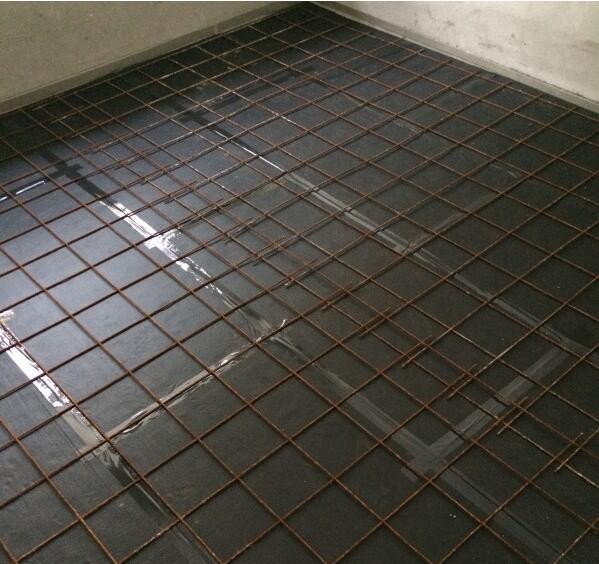

      ④ 綁扎鋼筋網片（也可采用成品鋼筋）
      鋼筋表面應潔凈、無損傷，油漬、漆污和鐵銹等應在使用前qc干凈；綁扎時要間距均勻，交叉點應滿扎鐵絲，鋼筋下面墊墊塊（確保鋼筋網片置于細石混凝土保護層中上部， 以提高混凝土抗裂效果），并在分隔縫處將鋼筋斷開。 鋼筋綁扎應注意鐵絲頭向上，避免鐵絲頭刺破隔聲墊，以免形成聲橋降低隔聲效果。注：成品鋼筋鋪設時，需要進行搭接綁扎。

      ⑤ 細石混凝土澆筑
      細石混凝土澆筑分兩次澆筑到位，{dy}次細石混凝土澆筑過程中，需將成品鋼筋往上微提。第二次澆筑至混凝土制定標高位置。

      ⑥ 細石混凝土振實、壓光
      混凝土保護層隨鋪隨刮隨滾壓拍實，采用二次成型，二次抹壓施工，減少混凝土表面裂紋。

      ⑦養護
      混凝土終凝后即可用草包覆蓋并灑水養護， 灑水次數應確保覆蓋物和混凝土表面濕潤，養護天數 15d。不可采用蓄水養護，避免水由節點處滲入隔聲層。
