投入式液位變送器
廣州迪川儀器儀表有限公司 TEL:020-85628522 020-85550363 FAX:02085628533
http://www.gz-

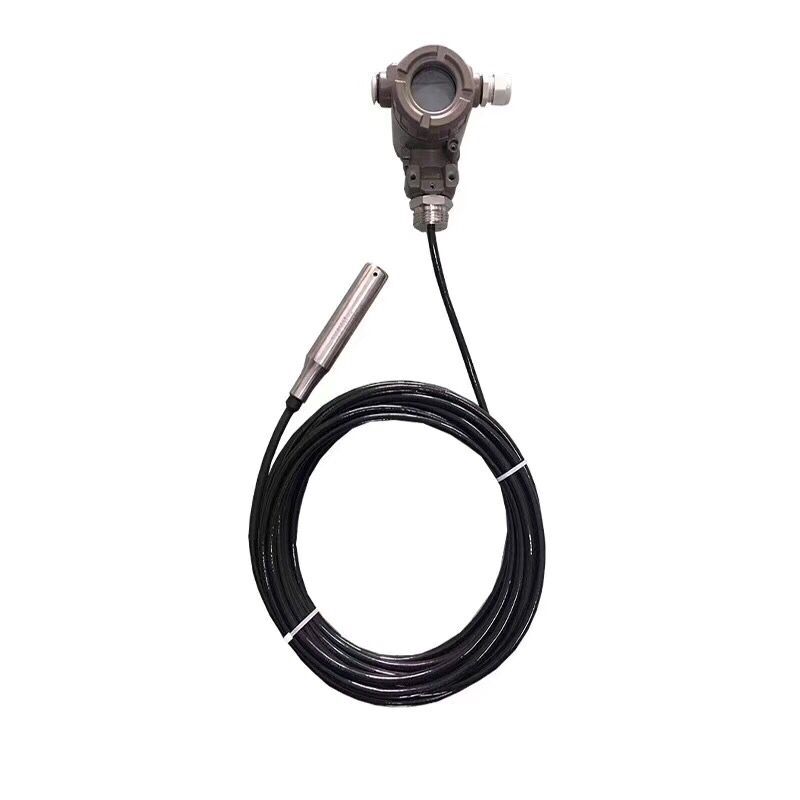

型號：DFL-P 品牌：迪川儀表
P系列投入式液位變送器的新型結構是從導氣電纜型投入式液位變送器基礎上發展而來。采用新型結構解決了傳統導氣電纜型液位變送器的怕堵、易腐蝕、不耐高溫等缺點。
       P系列投入式液位變送器是二線制， 4 ～ 20MADC 輸出，24VDC 直流供電，與介質接觸部分全部為不銹鋼，再直接安裝在測量管道上，使用極其方便，廣泛應用于石油、化工、冶金、水利、電力、食品、醫藥、環境控制等行業的過程控制和液位的測量。
工作原理：
用靜壓測量原理：
當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ =ρ .g.H + Po
式中：
P ：變送器迎液面所受壓力
ρ：被測液體密度
g ：當地重力加速度
Po ：液面上大氣壓
H ：變送器投入液體的深度
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位深度。
功能特點：
◆穩定性好，滿度、零位長期穩定性可達 0.2%FS/ 年。在補償溫度 0 ～ 70 ℃范圍內，溫度飄移低于 0.2%FS ，在整個允許工作溫度范圍內低于 0.5%FS 。
◆具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時送器會自動限流在 35MA 以內。
◆固態結構，無可動部件，高可靠性，使用壽命長。
◆安裝方便、結構簡單、經濟耐用。
主要技術參數：
測量范圍：
0-0.1 米～ 0-35 米
{zd0}過載：不超過管長
測量形式：平衡罩式
精度等級 0.5%F · S
電源電壓： 24VDC
負載電阻：≤ 500 Ω
測量介質：各種無腐蝕性液體
長期穩定性：± 0.2% F · S/ 年
環境相對濕度：0 ～ 95%
補償溫度：0 ～ 70 ℃
工作溫度 -10 ～ 70 ℃
