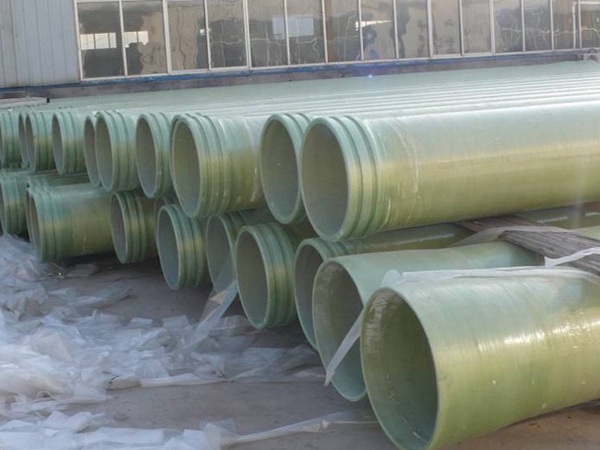

DN300玻璃鋼大口徑j(luò)砂管道 滑縣A供水管道、走水管道 優(yōu)質(zhì)產(chǎn)品

及復(fù)合管的安裝

① FRP管在施工前，應(yīng)對(duì)外觀和尺寸進(jìn)行檢查，按出廠合格證進(jìn)行驗(yàn)收。

② 管道安裝圖是管道安裝工程的依據(jù)，FRP/PVC管的敷設(shè)（包括連接形式、坐標(biāo)、標(biāo)高、坡度、坡向等）支承，FRP/PVC管和設(shè)備、管道附件的連接，管道附件的安裝位置、支承等，均應(yīng)符合設(shè)計(jì)圖紙，如有變動(dòng)，必須與設(shè)計(jì)單位協(xié)商解決。

③ 管道安裝，可按管道安裝圖所劃分的管段，從管道的一端依次安裝管道附件，直至另一端，再設(shè)支架或支座（必要時(shí)在安裝過(guò)程中需設(shè)臨時(shí)支撐）。管道吊裝時(shí)，外壁表面必須采取保護(hù)措施，禁止與鋼絲繩直接接觸，以免造成局部受力。

④ FRP管的連接點(diǎn)只允許在直管部分。對(duì)焊連接點(diǎn)與管道支座邊緣的距離，應(yīng)大于管道的外徑且不小于100mm；承插連接處與管道支座邊緣的距離應(yīng)大于150mm。

⑤ 管道的連接結(jié)構(gòu)形式有承插式連接、法蘭式連接（焊環(huán)活套法蘭連接和復(fù)合平焊法蘭連接）、對(duì)焊連接三種。此工程中將根據(jù)設(shè)計(jì)文件的具體要求確定安裝方法。

⑥ 從事焊接的安裝工人必須持有焊工合格證，并熟悉FRP/PVC管的粘接劑性能及其安裝方法，并且有熟練的PVC焊接操作能力。

⑦ 管道在承插連接前，首先應(yīng)qc連接處PVC管內(nèi)壁污垢，然后將承插頭插入承插座內(nèi)，承插口不得有歪斜，裂紋等缺陷，達(dá)到承插深度后，方可進(jìn)行PVC焊接。

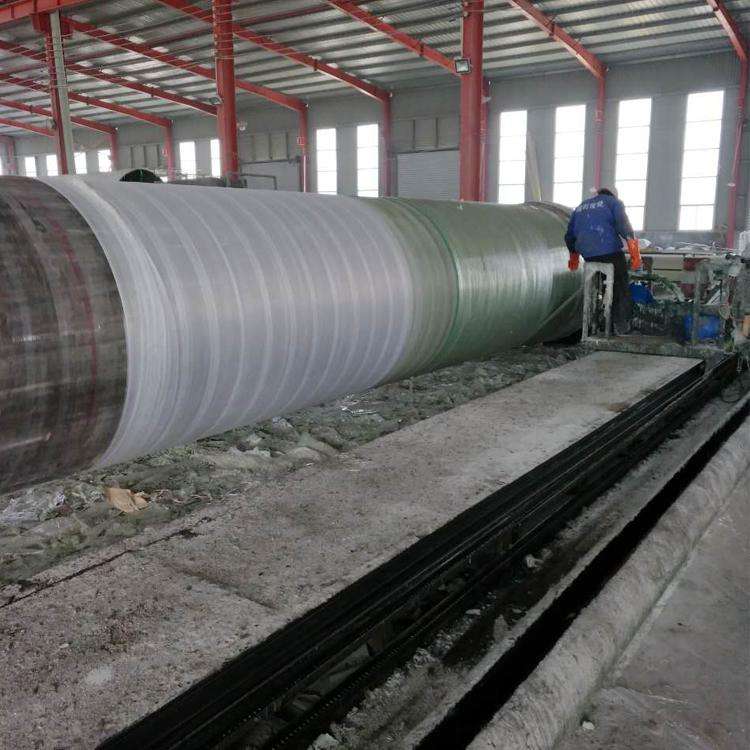

⑧ 承插部位應(yīng)采用FRP增強(qiáng)，在增強(qiáng)處均勻涂一層R膠，涂層厚薄均勻，不得漏涂和流淌，再包一層玻璃布，涂不飽和樹(shù)脂，包玻璃布，反復(fù)進(jìn)行，直至厚度達(dá)到要求為止。

⑨ 當(dāng)承插口安裝不合格需返修時(shí)，承插頭和承插座必須重新制作，不得采用已使用過(guò)的承插件。

⑩ 法蘭與管道連接時(shí)，內(nèi)外兩面都必須與管子焊接，法蘭面與管子軸線傾斜度應(yīng)小于或等于管子外徑的1/100。法蘭連接應(yīng)嚴(yán)格對(duì)中，軸向{zd0}允許偏差不大于2mm，不得用強(qiáng)緊螺栓的方法xc歪斜。擰緊螺栓分兩次進(jìn)行，{dy}次均勻?qū)ΨQ地?cái)Q一遍，然后再擰緊螺栓。

三、管道支、吊架的制作與安裝

① 現(xiàn)場(chǎng)制作的管架嚴(yán)格按規(guī)范和圖紙進(jìn)行，并涂漆保護(hù)，對(duì)拉桿吊架和彈簧吊架的吊耳支撐，應(yīng)按鋼結(jié)構(gòu)制作標(biāo)準(zhǔn)進(jìn)行焊接并進(jìn)行{bfb}的滲透或磁粉探傷。

② 所有管架位置，應(yīng)在單線圖中標(biāo)明。

③ 管道安裝時(shí)，應(yīng)及時(shí)固定和調(diào)整支架，支架位置應(yīng)準(zhǔn)確，安裝應(yīng)平整牢固，與管子接觸應(yīng)緊密。

④ 固定支架應(yīng)按設(shè)計(jì)文件要求安裝，并應(yīng)補(bǔ)償器預(yù)拉伸之前固定。

⑤ 導(dǎo)向支架或滑動(dòng)支架的滑動(dòng)面應(yīng)潔凈平整，不得有歪斜和卡澀現(xiàn)象。其安裝位置應(yīng)從支承面中心向反方向偏移，偏移量應(yīng)為位移值的1/2或符合設(shè)計(jì)文件規(guī)定，絕熱層不得妨礙其位移。

⑥ 管道安裝使用臨時(shí)支架時(shí)，不得與正式支架位置沖突，并有明顯標(biāo)記。在管道安裝完畢后應(yīng)予拆除。

⑦ FRP/PVC管道與管架（包括支座）之間不得直接進(jìn)行粘接或焊接固定。FRP/PVC管道固定管架的管道配合件（管卡、管托或管j）與管道外壁之間，應(yīng)墊有厚度不小于3mm的橡膠塊或其他軟墊。

⑧ 管道安裝完畢后，應(yīng)按設(shè)計(jì)文件規(guī)定逐個(gè)核對(duì)支架的形式和位置。

四、

① 為了減少吹掃時(shí)增加的臨時(shí)管線，節(jié)省試壓吹掃時(shí)間，提高試壓吹掃合格率，管道試壓、吹掃工作按系統(tǒng)、片區(qū)、壓力等級(jí)進(jìn)行，試壓、吹掃前必須編制方案指導(dǎo)施工。

② 管道試壓采用潔凈水，當(dāng)對(duì)連有不銹鋼管道進(jìn)行試驗(yàn)和沖洗時(shí)，水中的l離子含量不得超過(guò)25×10（25ppm），管道試壓和沖洗程序執(zhí)行總包商的規(guī)定。

③ 壓力試驗(yàn)時(shí)，無(wú)關(guān)人員不得進(jìn)入。壓力試驗(yàn)完畢，不得在管道上進(jìn)行修補(bǔ)。

④ 壓力試驗(yàn)前，應(yīng)具備下列條件：

a．試驗(yàn)范圍內(nèi)的管道安裝工程除涂漆、絕熱外，已按設(shè)計(jì)圖紙全部完成，安裝質(zhì)量符合有關(guān)規(guī)定。

b．焊縫和其它待檢部位尚未涂漆和絕熱。

c．管道上的膨脹節(jié)已設(shè)置了臨時(shí)約束裝置。

d．試驗(yàn)用壓力表已經(jīng)校驗(yàn)，并在周期內(nèi)，其精度不得低于1.5級(jí)，表的滿刻度值應(yīng)為被測(cè){zd0}壓力的1.5-2倍，壓力表不得少于兩塊。

e．符合壓力試驗(yàn)要求的液體或氣體已備齊。

f．按試驗(yàn)要求，管道已經(jīng)加固。

g．待試管道與無(wú)關(guān)系統(tǒng)已用盲板或采取其它措施隔開(kāi)。

h．待試管道上的安全閥及儀表元件等已經(jīng)拆下或加以隔離。

i．試驗(yàn)方案已經(jīng)批準(zhǔn)，并進(jìn)行了技術(shù)交底。

⑤ 液壓試驗(yàn)應(yīng)遵守下列規(guī)定：

a．試驗(yàn)前，注液體時(shí)應(yīng)排盡空氣。

b．試驗(yàn)時(shí)環(huán)境溫度不宜低于5℃，當(dāng)環(huán)境溫度低于5℃時(shí)，要采取防凍措施。

c．管道試驗(yàn)壓力為設(shè)計(jì)壓力的1.5倍。

d．當(dāng)管道的設(shè)計(jì)溫度高于試驗(yàn)溫度時(shí),試驗(yàn)壓力按下式計(jì)算:

Ps=1.5P[σ]1[σ]2

式中 Ps----試驗(yàn)壓力(表壓)(MPa)；

P----設(shè)計(jì)壓力(表壓)(MPa)；

[σ]1----試驗(yàn)溫度下，管材的許用應(yīng)力（MPa）；

[σ]2----設(shè)計(jì)溫度下，管材的許用應(yīng)力（MPa）。

當(dāng)[σ]1[σ]2大于6.5時(shí)，取6.5。

e．當(dāng)管道與設(shè)備作為一個(gè)系統(tǒng)進(jìn)行試驗(yàn)，管道的試驗(yàn)壓力等于或小于設(shè)備的試驗(yàn)壓力時(shí)，應(yīng)按管道的試驗(yàn)壓力進(jìn)行試驗(yàn)；當(dāng)管道試驗(yàn)壓力大于設(shè)備試驗(yàn)壓力，且設(shè)備的試驗(yàn)壓力不低于管道設(shè)計(jì)壓力的1.15倍時(shí)，經(jīng)建設(shè)單位同意，可按設(shè)備的試驗(yàn)壓力進(jìn)行試驗(yàn)。

f．對(duì)位差較大的管道，應(yīng)將試驗(yàn)介質(zhì)的靜壓計(jì)入試驗(yàn)壓力中。液體管道的試驗(yàn)壓力以{zg}點(diǎn)為準(zhǔn)，但{zd1}點(diǎn)的壓力不得超過(guò)管道組成件的承受力。

g．液壓試驗(yàn)壓力應(yīng)緩慢升壓，待達(dá)到試驗(yàn)壓力后，穩(wěn)壓10min，再將試驗(yàn)壓力降至設(shè)計(jì)壓力。停壓30min，以壓力不降、無(wú)滲漏為合格。

h．試驗(yàn)結(jié)束后，應(yīng)及時(shí)拆除盲板、膨脹節(jié)限位設(shè)施，排盡積液。排液時(shí)要防止形成負(fù)壓，并不得隨地排放。

i．當(dāng)試驗(yàn)過(guò)程中fx泄漏時(shí)，不得帶壓處理。xc缺陷后，應(yīng)重新進(jìn)行試驗(yàn)。

⑥ 對(duì)輸送有d流體的管道，還必須進(jìn)行泄漏性試驗(yàn)，泄漏性試驗(yàn)介質(zhì)采用空氣（即進(jìn)hq密試驗(yàn)）。氣密試驗(yàn)按下列規(guī)定進(jìn)行：

a．氣密試驗(yàn)壓力為設(shè)計(jì)壓力。

b．氣密試驗(yàn)重點(diǎn)檢驗(yàn)閥門填料函、法蘭或螺紋連接處、放空閥、排氣閥、排水閥等。

c．氣密試驗(yàn)用涂刷肥皂水或其它發(fā)泡劑的方法進(jìn)行檢查，以不泄漏為合格。

⑦管道在壓力試驗(yàn)合格后，應(yīng)按吹洗方案組織管道的吹掃或清洗工作案。
