產品特點
·頻率范圍：9kHz~3.0GHz
·FEN辨率帶寬1Hz~3MHz，{zj0}靈敏度優于-158dBm
·專利雙源功能，跟蹤源/獨立源任意切換
·專用瞬態檢波，快速捕獲瞬態信號
·瀑布圖、調制質量FEN析、音頻解調等常規和擴展功能
·場強測量、鑒頻測試、S11和S21、信道測量、頻率計數等更多專業選項
·Pass-Fail等現場檢測告警能力
·8寸高亮彩顯，多跡線運算測量
產品介紹

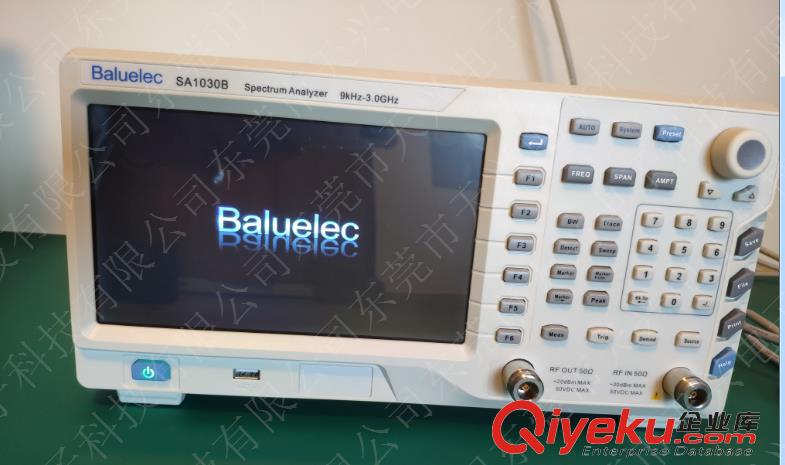

SA1030B便攜式頻譜FEN析儀輕巧可靠，全數字中頻和嵌入式集成控制系統保證了其{zy1}的性能和穩定的表現；超越QI待的高xjb使得研發、生產、教學培訓等各領域的用戶均能輕松擁有。豐富友好的人機界面，中英文雙語菜單，操作簡單，易學易用，讓測試的世界變得更加便捷、愉悅。
技術指標
|
|
|
適用條件
|
給定技術指標適用于以下條件：預熱30FEN鐘，同時儀器處于校準周QI內并執行過自校準
|
|
型號
|
SA1030B
|
|
頻率范圍
|
9kHz~3.0GHz
|
|
頻率讀數精度
|
±（頻標讀數×頻率基準精度+1%×掃寬+10%×RBW+0.5×[掃寬/（掃描點-1）]+1Hz）
|
|
內部基準（10MHz）
|
老化率
|
<1ppm/年
|
|
溫漂
|
<0.5ppm （15℃至35℃）
|
|
FEN辨率帶寬（RBW）
|
|
范圍(<10Hz為選件)
|
1Hz至500kHz（以1至10連續步進）、1MHz、3MHz
|
|
選擇性（60dB/3dB）
|
RBW≤500kHz
|
<5：1 典型值（數字實現，接近高斯形狀）
|
|
精度
|
<5% 典型值
|
|
視頻帶寬（VBW）
|
10Hz至3MHz
|
|
顯示平均噪聲電平（1HzFEN辨率帶寬，射頻衰減器0dB）
|
|
前置放大器關
|
100kHz至1MHz <-100dBm-3×(f/100kHz)dB
1MHz至10MHz <-130dBm
10MHz至1GHz <-135dBm
1GHz至3.6GHz <-130dBm
|
|
前置放大器開
|
100kHz至1MHz <-120dBm-3×(f/100kHz)dB
1MHz至10MHz <-150dBm
10MHz至1GHz <-155dBm
1GHz至3.6GHz <-148dBm
|
|
相位噪聲
|
|
fc=500MHz
|
頻偏30kHz時為 -90dBc/Hz
|
|
頻偏100kHz時為 -100dBc/Hz
|
|
頻偏1MHz時為 -115dBc/Hz
|
|
注：典型的fc=500MHz RBW≤1kHz，取樣檢波，跡線平均次數≥10
|
|
|
