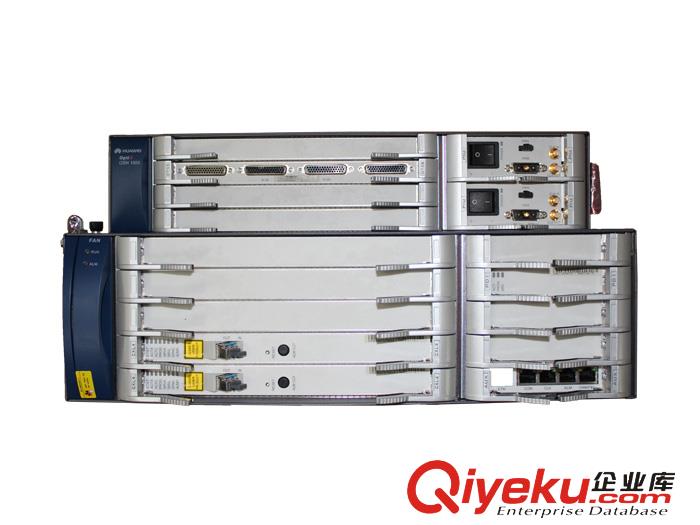

華為OptiX OSN 1500 智能光傳輸系統報價  全國供應華為OSN1500B光端機

OptiX OSN1500設備作為兼容TDM業務的分組傳送產品，可實現對電力輸變電、企業用電電力調度、企業園區、酒店等大客戶專線等網絡的統一承載，減少網絡重疊。運營商既可組建端到端的分組網絡、分組與SDH的混合網絡，也可與路由器共組網實現L2+L3的統一承載，構建完整的分組傳送解決方案，實現承載網從TDM往ALL-IP的和諧演進。

OptiX OSN 1500B槽位分配 OptiX OSN 1500B為雙層，上層為出線板和電源板槽位區，共有6個槽位，下層為處理板和輔助類單板槽位區，槽位未拆分時共有11個槽位。技術指標設備子架的指標包括子架尺寸，重量和功耗。

    OptiX OSN 1500A 設備采用單層結構，分為單板槽位區、電源區、風扇區和走線架。 OptiX OSN 1500B 設備采用雙層結構，分為處理板槽位區、接口板槽位區、輔助接口 區、電源區和風扇區。

OSN 1500各部分功能如下： 接口板槽位區：安插 OptiX OSN 1500B 的支路接口板和以太網接口板。 處理板槽位區：安插 OptiX OSN 1500B 的線路、支路和以太網信號處理板。風扇區：安插 1 個風扇模塊，為設備提供散熱。 輔助接口區：引出告警接口、公務電話接口、管理和維護接口、時鐘接口等。 電源區：安插 2 個 PIU 板，用于給設備供電。 走線架：用于布放子架尾纖和線纜。

OSN 1500的接口板，又稱出線板、轉接板，提供光或電信號的物理接口，用于將光或電信號接入到對應的處理板。

OptiX OSN 1500B 為雙層，上層為出線板和電源板槽位區，共有6個槽位，下層為處理板和輔助類單板槽位區，槽位未拆分時共有11個槽位。

華為OSN1500光端機的復用段和TPS倒換后，可以保持工作通道上報告警或性能事件的狀態，使業務管理

人員只聚焦于業務的狀態。

OptiX OSN 1500B 的單板槽位分配： l 線路、主控、交叉與時鐘合一板槽位：slot 4 ～ 5 l 槽位拆分前的業務處理單板槽位：slot 6 ～ 9、slot 11 ～ 13 l 槽位拆分后的業務處理單板槽位：slot 1 ～ 9、slot 11 ～ 13 l 業務接口板槽位：slot 14 ～ 17 l 公務板槽位：slot 9（可以兼做處理板槽位） l 輔助接口板槽位：slot 10 l 電源板槽位：slot 18、19 l 風扇槽位： slot 20

對于 OptiX OSN 1500B，由于 slot 12 和 slot 7 共用出線板槽位 slot 15，slot 13 和 slot 8 共用出線板槽位 slot 17，因此在配置單板時注意：

    如果 12 槽位插放 EMS4（帶接口板）或 R1PD1 單板，那么 7 槽位就不能插帶有接 口板的單板。如果 13 槽位插放 EMS4（帶接口板）或 R1PD1 單板，那么 8 槽位就不能插帶有接 口板的單板。

OSN 1500的對偶槽位是指開銷可以通過背板總線穿通的一對槽位。當網元配置公務電話或者實現 DPS 業務保護時，兩塊成環所用的單板必須插在對偶槽位。

華為OptiX OSN1500光端機設備支持上報告警和性能事件，使用戶能及時發現和定位設備和網絡故障。

OSN 1500的告警管理

主控板提供聲光告警功能，當有緊急情況發生時，提醒網絡管理員及時采取相應措施。

    AUX單板提供3路外部告警輸入接口、1路告警的輸出接口，方便設備的運行維護。

    各單板均有運行、告警狀態指示燈，協助網絡管理員及時定位、處理故障。

    支持抑制告警風暴功能。當上報的告警超過930條，網元會上報提示告警過多的告警。

支持告警切除功能，可通過主控板按鈕或網管接口實現。
