回轉窯內部溫度高達1450℃，正常狀況下表面也有100～400多度，窯內部襯有一層約220mm厚的耐火材料，表面有20～30mm厚的鋼板保護層。窯在運轉時內部耐火材料會逐漸被侵蝕，甚至會脫落，一旦當耐火材料侵蝕到一定程度或脫落時，表面的鋼板保護層溫度會迅速升高，如不及時處理，鋼板會軟化熔蝕，甚至造成重大事故，因此窯胴體掃描儀溫度系統格外重要。

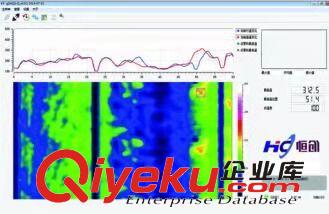

HC-SCAN-TMII窯筒體掃描溫度系統通過實時感應及采集窯體表面溫度，再經過分析、處理，就可以描繪出窯體的工作情況，給操作人員提供必要的操作依據，以保證生產過程中操作人員能夠及時有效的采取措施，保障生產正常進行運行，有效延長窯體使用壽命。
該掃描系統主要由紅外掃描頭、數據采集卡、窯轉速及同步傳感器、中控計算機和胴體掃描儀系統軟件等組成。
HC-SCAN-TMII紅外掃描頭采用先進的國外進口探測器、光機掃描器，以及專門定制的光學系統、光機座、采集卡、接口電路等組成部件。核心探測器采用國外進口，能夠有效保證系統高溫環境下的測溫精度；掃描的機械結構具有精密可靠的特點，能夠保證系統長期穩定的運行。另外可提供激光定位和瞄準技術，以便安裝人員快速找準設備掃描位置。
性能指標
|
性能
|
指標（本系統）
|
備注
|
|
測溫范圍
|
100℃～500℃
|
溫度范圍可調
|
|
測溫精度
|
±2或（1%×T）℃
|
|
|
工作環境溫度
|
<75℃
|
|
|
掃描角度
|
典型90°
|
可調到110°
|
|
高溫報警
|
聲光一體化報警
|
沖擊聽視覺
|
|
聚焦范圍
|
0.1m~無窮大
|
|
|
掃描方式
|
光學線掃描
|
25 線/秒并可定制
|
|
掃描頻率
|
典型25HZ
|
10～40HZ內可調
|
|
響應窯轉速
|
0.1～6 r/min
|
|
|
圖像像素數
|
12萬像素
|
可依據窯長定制
|
|
圖像刷新頻率
|
與窯轉速相同
|
|
|
紅外探測器
|
進口
|
|
|
紅外探測器類型
|
HgCdTe（MCT），3級
|
|
|
光譜范圍
|
2um~5.8um
|
|
|
A/D轉換器
|
12Bit(72db)0.5MHz
|
|
|
取樣點數
|
600、700、1200
|
可定制
|
|
工作方式
|
連續
|
|
