TDY-100/14礦用電纜拖掛單軌吊

一、產品介紹

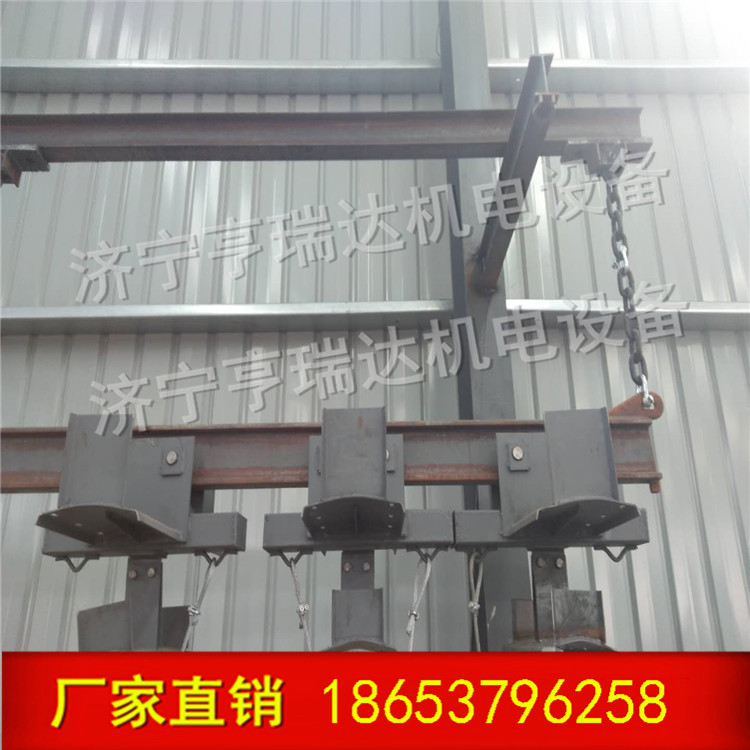

  TDY-100型礦用電纜拖掛單軌吊（以下簡稱“單軌吊”），是利用懸空軌道，以液壓為動力，實現煤礦井下輔助運輸的一種裝置，作為礦山井下電纜移動、吊掛的專用設備，達到減少電纜移動次數，減少工作人員，減輕工人勞動強度的效果。采用液壓推拉裝置以及彈簧剎車裝置，保證設備使用安全可靠。

  該設備是綜采工作面移動電站與機組之間電纜拖移、吊掛的理想設備。

二、主要特點：

1.電纜只需一次鋪設，減輕工人勞動強度。設備操作十分簡單，前后移動只需動作一個閥柄即可完成，操作靈活方便。現有的電纜拖運車在拖動電纜時至少需要3～4個人協調工作才能完成任務，并且勞動強度比較大，在遇到較大斜度的工作面或開絞車的人與推纜的人配合不好時，還存在一定的危險性。礦用電纜拖運車則只需要一個人操縱閥柄即可，開絞車和推線纜可由一個人在不同的時段進行，不存在配合失誤問題。以往由3～4人才能完成的任務，現在只需一個人就可輕松完成，既提高了工作效率又節約了人員的開支，而且操作人員若有多年的電纜拖運車相近設備的操作經驗，操作起來也會覺得胸有成竹、得心應手。

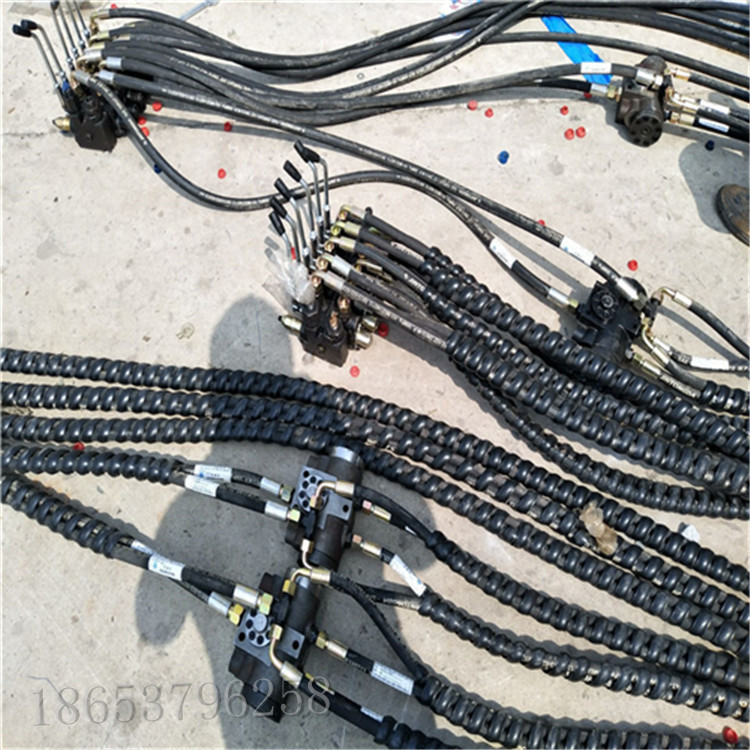

2.借用綜采工作面的乳化液泵站為動力源，不需另配備液壓系統。
3.采用剎腹板式彈簧制動器，制動力大、對導軌精度及強度要求低，無任何電力設備的參與，保證設備使用安全可靠。
4.設備體積小、重量輕。標配產品外型尺寸(長×寬×高)： 980×0.58×0.68（m）。
