ZYJ-M6壓風自救供水施救裝置在箱體內設有供氣機構和供水機構，為保證在井下快速設置多個自救裝置，因此在壓風入口連接管的連接端設有插接頭和供水機構的進水端設置有，插接頭和插接頭為同樣結構，均可采用和外部接口快速實現連接的快插接頭，優選用液壓膠管快插接頭，是一種專門的礦用液壓膠管快插接頭，同樣也可以采用卡套式快速接頭、鎖緊式快速接頭或者帶滾珠的快速接頭，采用快插接頭可以將該自救裝置快速實現連接，實現與外部供氣氣源和外部水源連接,該存放裝置可以通過取下限位鏈后分成兩個部分搬移供風供水箱也可以從托梁上取下單獨搬移大大降低了勞動強度和提高搬移速度。
ZYJ-M6壓風自救供水施救裝置還可以使得多個箱體之間串接方便，省時省力,在箱體內設有供氣機構和供水機構，為保證在井下快速設置多個自救裝置，因此在壓風入口連接管的連接端設有插接頭和供水機構的進水端設置有，插接頭和插接頭為同樣結構，均可采用和外部接口快速實現連接的快插接頭，優選用液壓膠管快插接頭，是一種專門的礦用液壓膠管快插接頭，同樣也可以采用卡套式快速接頭、鎖緊式快速接頭或者帶滾珠的快速接頭，采用快插接頭可以將該自救裝置快速實現連接，實現與外部供氣氣源和外部水源連接。
ZYJ壓風供水自救裝置產品介紹
立柱上焊接托梁用于存放供風供水箱兩個部分各有一個底梁其中一個底梁上焊接限位鏈另一個底梁上焊接掛鉤環。該產品安裝時，先將減壓閥壓力調低，即用隨設備配的內六角板手，擰開減壓閥頂端螺帽，逆時針?lè)较蛘{(diào)到底，壓力表顯示為零。然后接好井下供水管道。順時針?lè)较蚓従徴{(diào)整減壓閥，待壓力表指針指向（0.5Mpa）時，停止調整，并擰上調節孔螺帽，再逐個打開每個供水閥門，看每個供水管是否有足夠清潔水流出。若供水正常，請關上供水裝置箱門，插好箱門插銷。如在緊急情況下，井下人員需要施救飲水時，則打開箱門，再打開相應出水口的閥門，就可以直接喝上干凈的水，以等待及時的救援。注意：不能猛力拉拽！
結構簡單，使用方便，具有防塵供水、過濾水源，調節流量等功能，通過該裝置輸送飲用水、葡萄糖、生理鹽水等物質，使避災人員能及時飲用，達到安全避災，穩定工作情緒的效果。
ZYJ壓風供水自救裝置技術參數
型 號：ZYJ
供水壓力：0.1—0.5 MPa；
渾濁度：<10 NTU；
溫度：5—45℃市政自來水；
飲水出口：5個使用軟管（有衛生許可證，能夠飲用）接出，和礦井壓風自救裝置配套使用；壽命：2年（家庭凈水時）；
起始產水量：400 L/min；
進水接口：ф10-25高壓膠管接頭或接頭座。礦井壓風供水自救系統，包括箱體，其特征在于：所述箱體內通過安裝板固定有供水系統和供氣系統，供水系統包括連通礦井供水管道的超濾凈水機，超濾凈水機的出水管上安裝有飲水嘴，供氣系統包括連通礦井供氣管道的通氣總管，通氣總管上安裝有若干個并聯的通氣支管，通氣支管端頭設置有呼吸嘴，通氣支管上均安裝有過濾器。

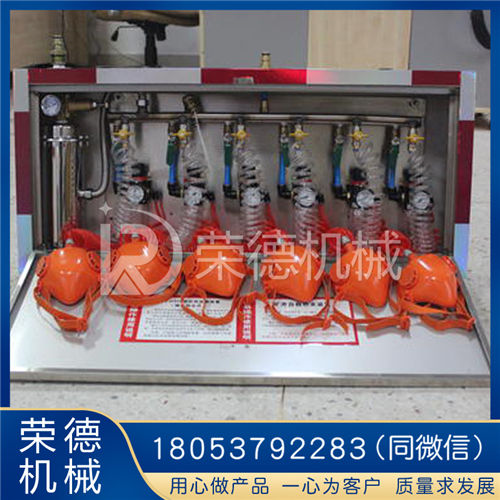

ZYJ-M6壓風自救供水施救裝置礦井壓風供水自救裝置，結構如圖和圖所示，包括箱體以及設置在箱體內的供氣裝置，供氣裝置包括貫穿于箱體一側的空氣連接管，空氣連接管的出口連接有一減壓調節器，減壓調節器上還設有壓力表，減壓調節器的出口連接一供氣管，供氣管上設置八個氣流調節閥，氣流調節閥的下端均設有流量計，流量計上通過螺旋狀的輸氣管均連接有隔絕式呼吸面罩，隔絕式呼吸面罩上設進氣孔與進水孔，螺旋狀的輸氣管插入隔絕式呼吸面罩的進氣孔中,近幾年來，我國礦難發生頻繁，井下被困人員傷亡慘重，在礦難發生時，礦井內部一般會發生瓦斯泄露、透水粉塵，被困人員最缺的是氧氣和水，一旦吸入瓦斯、粉塵或長期缺水就會出現生命危險，如果能在礦難發生后，給被困的井下人員補充足夠的氧氣和水，那么將大大增加被困人員的生還機會。
ZYJ-M6壓風自救供水施救裝置箱體內還設有供水裝置，供水裝置設置在供氣裝置的對立面，供水裝置包括貫穿于箱體一側的進水管，進水管上還設有水壓表，進水管的出口連接有一調壓節流閥，調壓節流閥內還設有濾芯，調壓節流閥的出口端連接有供水管，供水管通過三通管以及軟管并聯至少兩根螺旋狀的輸水管，螺旋狀的輸水管通過隔絕式呼吸面罩上的進水孔連接在隔絕式呼吸面罩上，螺旋狀的輸水管的出口處設有飲水嘴，飲水嘴為自吸式，用力吸時才會出水，不吸時沒有水出來,所述超濾凈水機和供水管網在箱體內通過螺母、平墊和彈墊安裝固定。
