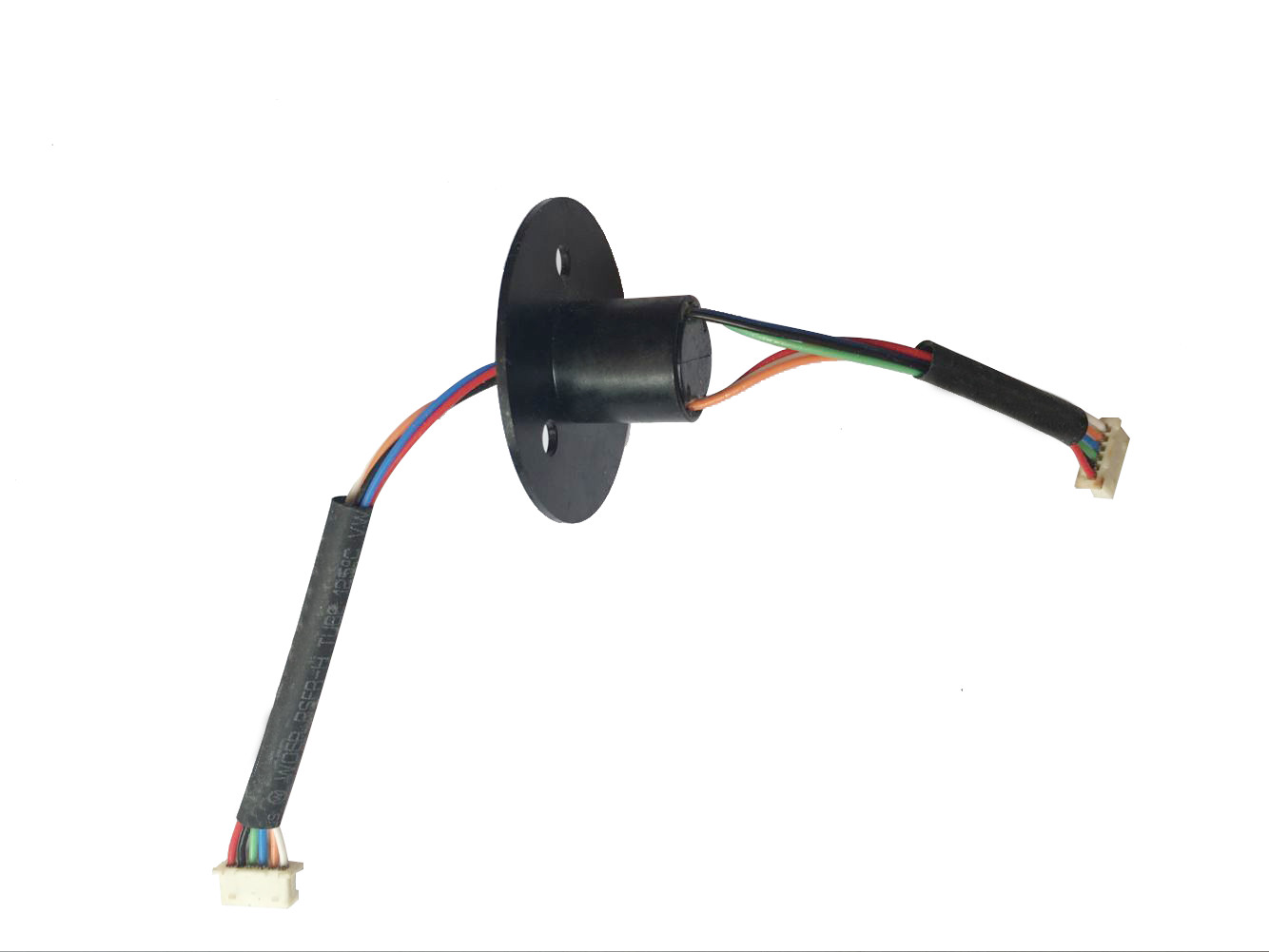

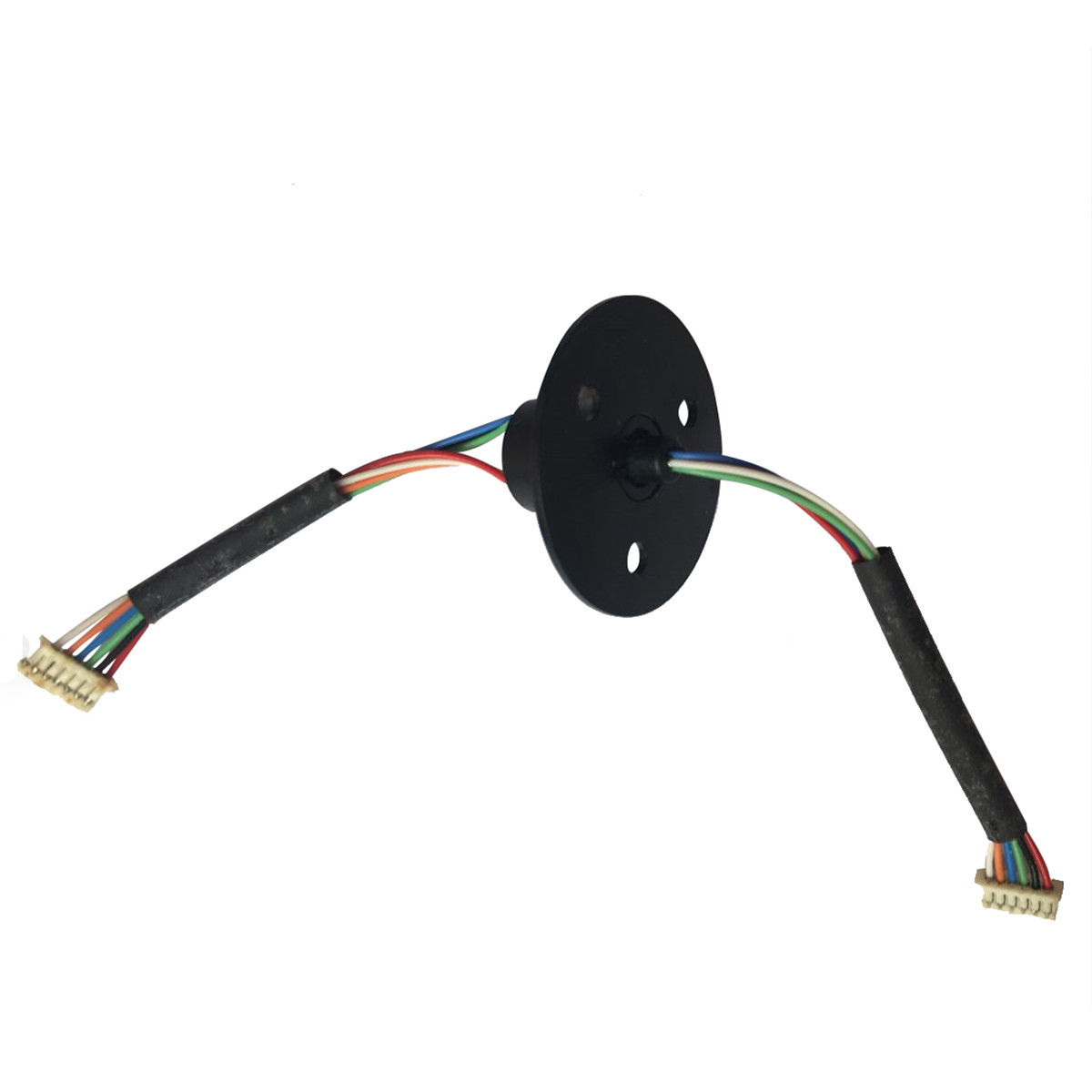

比爾德滑環-BTC-012系列小型帽式滑環
產品介紹
外徑尺寸12mm的比爾德小型帽式滑環，通路數2~18路，外部結構小巧，內部結構緊湊，安裝方便。比爾德BTC012系列運用精密鋼鋼滾動軸承支撐，低扭矩，觸點采用金對金等等設計保證比爾德帽式滑環具有超長使用壽命優勢，且比爾德小型帽式滑環的靈活設計方案使得其運用環境范圍寬，運用場景廣。
產品參數
|
電氣技術指標Electrical Data
|
|
通路數
|
2-36路
|
|
額定電壓Rated Voltage
|
240VAC/DC
|
|
額定電流Rated Current
|
2A,聯環可達更高
|
|
絕緣電阻Insulation Resistance
|
≥500MΩ@500 VDC
|
|
絕緣強度Dielectric Strength
|
每路500VAC@50Hz
|
|
動態電阻Electrical Noise
|
≤7mΩ
|
|
機械技術指標Mechanical Data
|
|
外徑Outside Diameter
|
12mm
|
|
轉速Rated Speed
|
350rpm
|
|
防護等級IP Grade
|
IP54或更高
|
|
導線規格Lead Size
|
AWG28 UL,鍍銀鐵氟龍導線
|
|
中心軸Bearing
|
鋼滾珠軸承
|
|
力矩Torque
|
≤0.9g·m
|
|
導線長度Lead Wire Size
|
標準品200mm
|
|
帽套材質Housing Material
|
金屬材質或工程塑料
|
|
接觸材料Contact Material
|
貴金屬(金、銀)
|
|
環境性能 Environmental
Performance
|
|
工作溫度Working Temperature
|
-40℃~+100℃
|
|
工作濕度Operating Temperature
|
60%RH或更高
|
|
認證 Certified
|
CE,RoHS ,FCC,SGS
|
產品特點
★適用于安裝空間小的中小型系統，傳輸微弱控制信號
★強震動環境下，可保證信號傳輸的可靠性
★可加載標準模塊同時滿足功率和信號的傳輸
★運轉平滑，結構緊湊
，低力矩，兼容數據總線協議
★定子線和轉子線對應使用彩色導線，使電路連接簡單化
典型運用
比爾德BTC012系列小型帽式滑環典型運用于小型風力發電機、CCTV安防監控設備、制造和處理控制設備、電氣測試設備、旋轉工作臺、雷達天線設備、機器人、云臺、醫療設備、焊接設備、電阻切割機等設備。
滑環定制可選項
滑環外徑尺寸、外殼材料、接觸材料、通路數、防護等級、插接頭和熱縮管、導線末端接插件、導線長度、法蘭安裝等，具體特殊要求請及時聯系我們。
