金華中空?；⒅閺S家 中空玻璃微球的導熱系數 隔熱涂料用空心玻璃微珠
空心玻璃微珠物理特性如下：

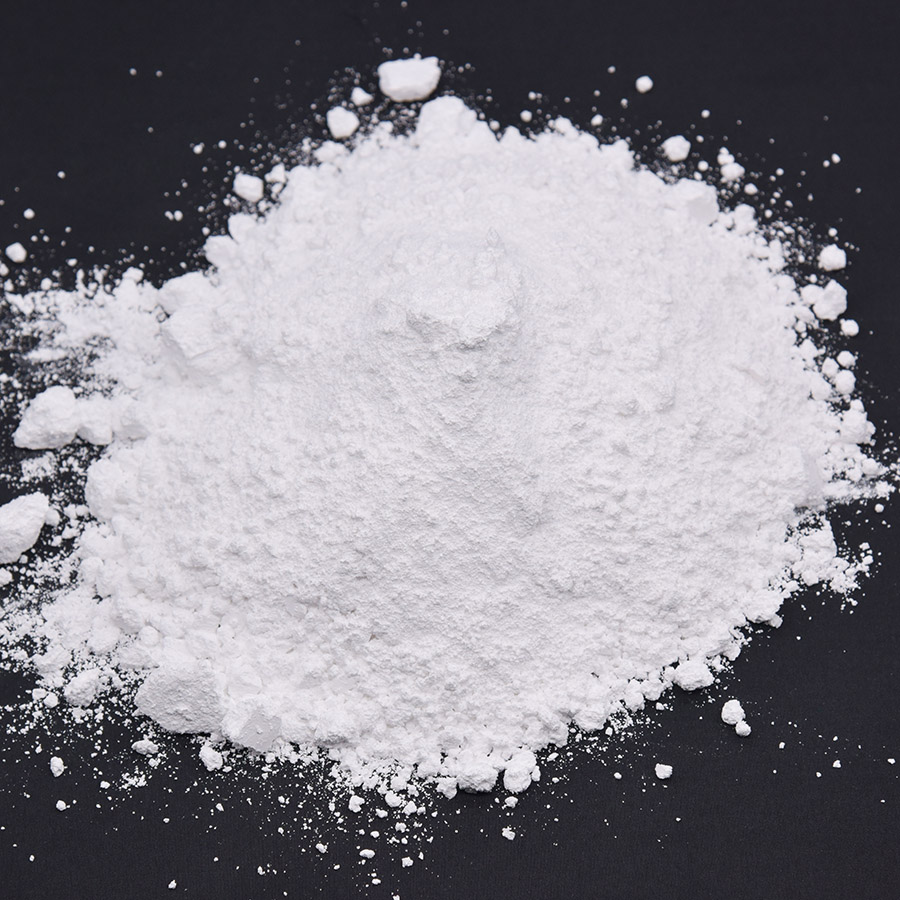

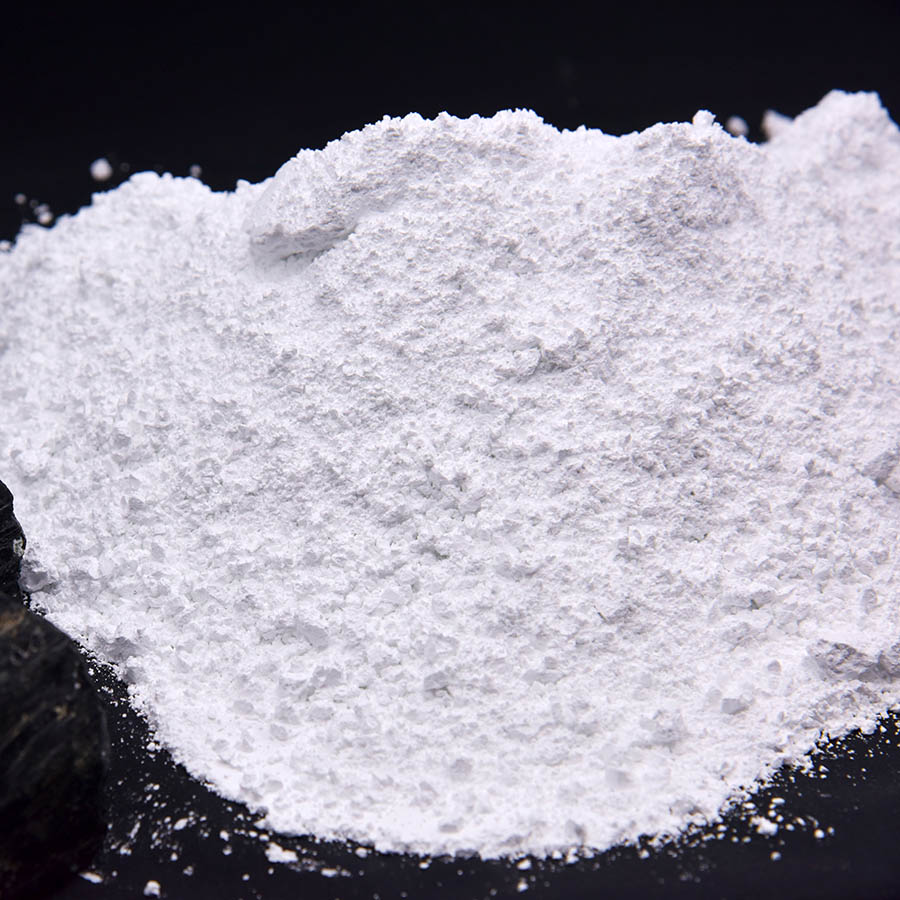

外 觀： 白色微細粉體
微粒形態： 空心球體。
堆積密度： 0.12g/cc
顆粒密度(真密度)： 0.25g/cc
平均粒徑： 約50微米
抗壓強度： 5MPa (約750PSI)
導熱系數: λ=0.043W/m·K
軟化點： 600℃以上
吸油率： 25克油/100毫升
導熱系數： 0.03-0.06w/m.k
空心玻璃微珠在油漆涂料中的應用：
空心玻璃微珠有最小的比表面積和低吸油率，可大大減少涂料中其他各生產成份的使用量。
空心玻璃微珠玻化質的表面更抗化學腐蝕，對光有反射作用。
涂料涂層具有防污、防腐蝕、防紫外線、防黃變以及抗刮效果。
緊密排列的空心玻璃微珠內部含有稀薄的氣體，其導熱系數低，所以涂料涂層具有非常好的隔熱保溫效果。
空心玻璃微珠可有效增強涂層的流動、流平性。
空心玻璃微珠內含有氣體具有較好的抗冷熱收縮性，從而增強涂層的彈性，大大減少涂層因受熱脹冷縮而引起開裂和脫落。
空心玻璃微珠高填充量的前提下，涂料的黏度增加不明顯，因此溶劑的使用量可減少，就能降低涂料在使用過程中有毒氣體的排放量，有效減小VOC 指標。
空心玻璃微珠使用建議:
一般添加量為對全重量的10-20%。
把空心玻璃微珠放到zh添加，采用低速度、低剪切力的攪拌設備分散。
空心玻璃微珠球形流動性好，之間摩擦力也不大，所以分散很容易，短時間內就可以潮濕wq，稍延長攪拌時間達到均勻分散即可。
空心玻璃微珠化學惰性，md，但因其極輕，所以添加時需要特別注意。
我們建議采取分步加入法，也就是每次加入量為剩余微珠的1/2，逐步加入，這樣能很好的避免微珠漂浮到空氣中和使分散更wq。
金華中空?；⒅閺S家 中空玻璃微球的導熱系數 隔熱涂料用空心玻璃微珠
廣告
