產品簡介
YX-M04蓄電池在線監控裝置是基于保定鈺鑫電氣生產的蓄電池智能參數傳感器,應用前衛的網絡通信及蓄電池檢測技術實現對蓄電池組的實時巡檢,可實現定時對每只單體電池的單體電壓、單體內阻、單體極柱溫度以及整組電池的組電壓、充放電電流進行自動檢測,并根據設定的參數對蓄電池故障及時進行報警。
測量數據可實時顯示,也可以送后臺數據庫存儲、分析和處理,顯示蓄電池的特性曲線和條形圖。它可以及時發現落后單體電池,分析蓄電池的實效趨勢,實時掌握蓄電池組的運行狀態,確保后備電源系統可靠、無故障運行。由于實現了多組蓄電池組的在線監測,大大降低系統成本,給客戶實現蓄電池在線監測提供了經濟性及技術性的保障。
應用場景
適用于銀行、電力、通信、軍事、航空、鐵路等行業,專為計算機網絡機房、gdIDC機房、銀行機房、電力配電室、應急電源系統、通信機房、通信基站、UPS機房、蓄電池組機房等場景的蓄電池監控而設計,是配合鈺鑫智能蓄電池參數傳感器實現蓄電池“狀態保養”的優選配件。
YX-M04 蓄電池在線監控裝置功能
4寸顯示液晶屏設計,實時顯示蓄電池健康狀態;
實現蓄電池組組電壓、充放電電流、浮充電流監測;
實現蓄電池單體級別被動均衡控制功能;
實現對蓄電池連接片的在線實時監測;
支持2組、單組極限110節蓄電池接入;
支持開入開出單元、絕緣監察單元、恒流放電單元的控制與接入;
通過TCP/IP網絡通訊協議實現與監控主站的數據交互。
產品優勢

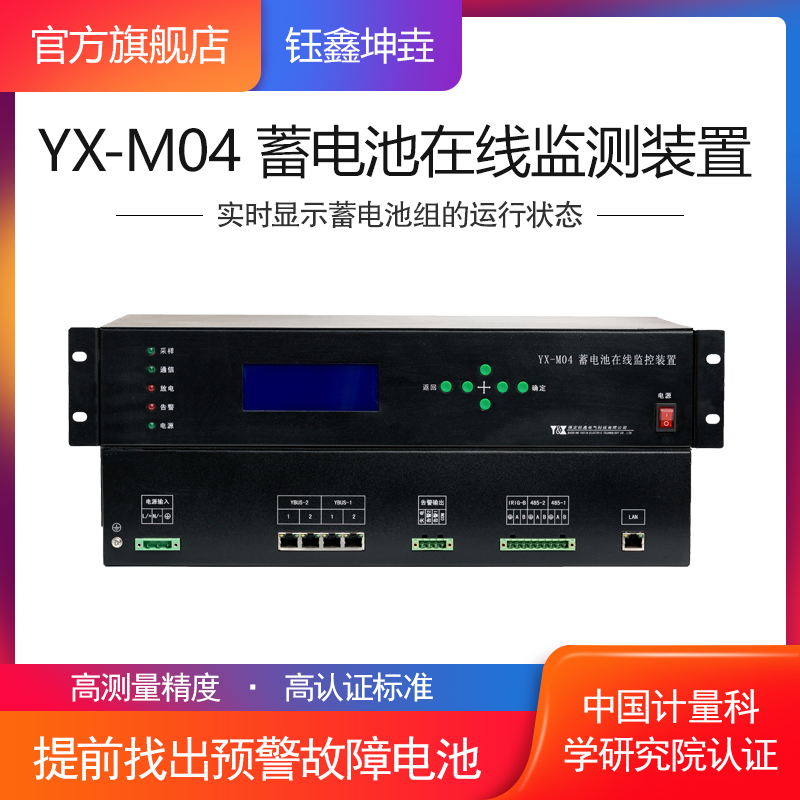

產品展示
產品參數
工作電壓
|
直流:120V~370V或40V~160V或36V~75V
|
交流:85V~264V
|
時鐘誤差
|
≤1s/24h
|
功耗
|
≤15 W
|
監測蓄電池組數
|
≤2組
|
單組蓄電池數量
|
≤110只
|
通信協議
|
CDT/MODBUS/IEC61850/用戶自定
|
外形尺寸(mm)
|
436*230*88.1(長*寬*高)
|
重量
|
3.8k
g
|
接口圖示
安裝實例
保定鈺鑫電氣科技有限公司專注蓄電池監測類產品的質量和研發,通過與華北電力大學、河北大學等科研院所的合作,專注產品的質量、拓寬產品應用范圍,研發出適合不同領域、不同環境的蓄電池在線監測系統,從而滿足用戶的個性化定制需求。如果貴公司想定制蓄電池監測接入方案,請咨詢137 301 559 01。
