信科宣YLJ一體化流量計常用規格明細

一、產品原理

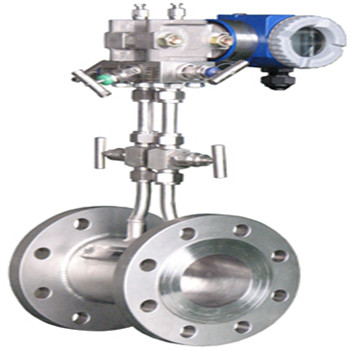

   一體化孔板流量計一體型節流式流量計體型節流式流量計按國際標準 ISO5167 及國家標準 GB／T2624 規定進行設計，是一種將節流裝置（標準孔板、噴嘴、環形孔板等）和差壓變送器配套組成一體的寬量程比流量計。它不僅給安裝帶來了很大方便和效益，用戶不用敷設安裝管線，安裝簡單，并且不易出現故障，結構緊湊，維護量少。配用智能差壓變送器，可借助“手操器”方便進行量程調整，采用數字通訊方式，可將量程范圍擴大到 1∶13。可廣泛用于化工、冶金、電力、熱力等計量測試工程中。采用可靠性高的整體化孔板進行流量測量，用于檢測蒸汽（飽和、過熱蒸汽），氣體（壓縮空氣、煤氣等各種氣體）及冷、熱水、工業廢水等液體的流量測量.
二、工作原理
充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。

在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下:

c-流出系數 無量綱

d-工作條件下節流件的節流孔或喉部直徑

D-工作條件下上游管道內徑

qm-質量流量 Kg/s

qv-體積流量 m³/sß-直徑比d/D 無量綱

流體的密度Kg/m³

可膨脹性系數 無量綱
三、注意事項
◆安 裝
▲可水平、垂直或傾斜安裝，應保證管內充滿液體。
▲節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物。
▲直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定。
▲引壓管路安裝應符合標準規定的規范。
