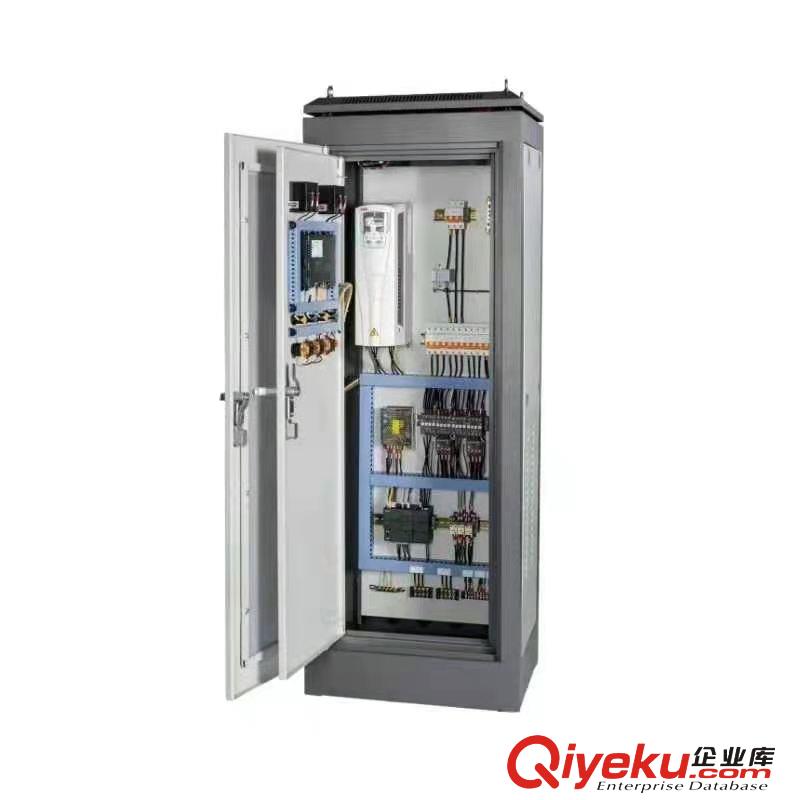

ABB變頻器供水設備變頻控制柜控制類型說明；

未標注：液位控制。使用本型配備生產的浮球開關，能可靠實現按液位高、低的變換自動控制給、排水泵的開停機。也可根據用戶要求配用OMRON等其它液位控制器。

P型：壓力控制。用外接電接點壓力表或壓力控制器，可實現按管網壓力的變化自動開泵、關泵。本型大量應用于生活給水及消防增壓系統。由于本箱也同時適用于浮球開關控制水泵以及用限位開關，按鈕遙控等各種方式進行控制，所以是一種“ 接口”的電動機控制箱，應用范圍極廣。

T型：溫度控制。外接溫度控制器，根據設定的溫度范圍開泵或關泵，應用于恒溫、熱交換系統等。

S型：時間控制。本型機箱面板設有時間設定按鈕和顯示器，用戶可根據定時需要控制水泵的開啟和關閉，適用于各種定時或有規律的間歇式工作方式的控制。

K型：空調水泵控制。本型是為空調水泵設計的配套產品。水泵開啟由手動或控制中心聯動操作，水泵運行時輸出一個供制冷機組開機的控制接點條件，實現必須先開泵后開空調機組的控制程序，確保運行。

X型：消防專用型。本型按消防規范設計。消防泵、噴淋泵的啟動可由：

1、機箱面板手動；

2、壓力開關啟動；

3、消防中心DC24V啟動，并有輸至消防中心的泵停、泵開、泵故障的信號接點做指示用。

L型：潛水式排污泵專用型。根據潛水泵的特點本型除具有主回路短路、缺相、過載保護以外，還具有泵體漏水保護和電機定子繞組過熱保護及漏電保護。
ABB變頻器供水設備變頻控制柜多泵工作模式；

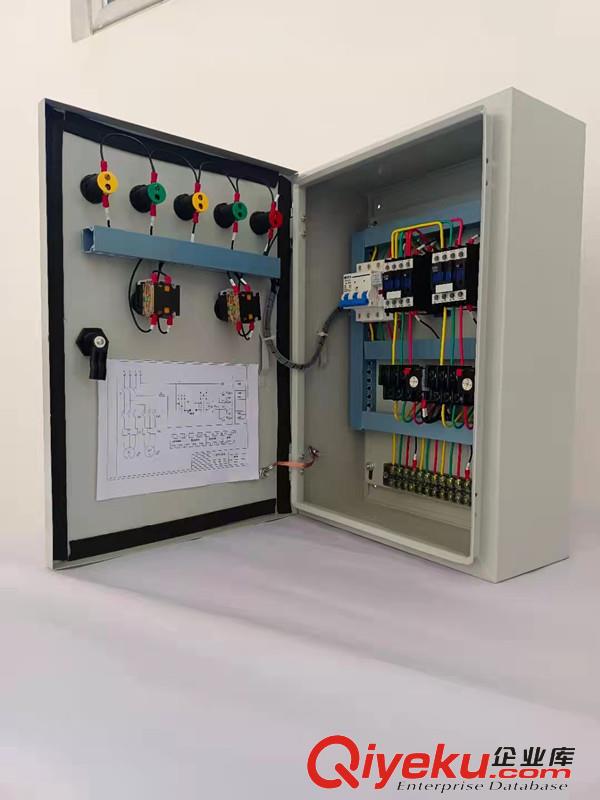

潛水排污泵控制柜適用范圍

潛水排污泵控制柜特別適合賓館、大樓、冶金、化工、礦山、石油、紡織等工礦企業及地下工程、市政工程、污水處理等部門的排污泵自動控制及保護。

潛水排污泵控制柜概述

潛水排污泵控制柜可滿足各種潛水排污系統技術規范的要求，依據相關標準及行業標準進行設計與生產；在技術上充分吸收排水自動控制行業成果與經驗，并不斷完善優化，產品不僅具有主回路短路、缺相及過載保護，而且根據潛水排污泵應用環境和特點，針對潛水電機設置泵體漏水保護、電機定子繞組起溫保護等特性，所以該系列產品具有完善的綜合保護功能；由于潛污泵泵體及電機長期潛在水中,為了更好地密封,潛污泵只引出三根電機動力線,因此控制柜只能采用直接起動、自耦減壓起動或智能軟起動等起動方式。

潛水排污泵控制柜性能特點

①選用品牌低壓電器、合理簡潔的電路、先進可靠的控制程序，使得系統性能優良、控制靈活、抗干擾能力強、工作可靠。

②具備電機過載、短路、缺相及泵體漏水、電機定子超溫等保護功能，維護簡便。

③設置手動、自動控制功能，可保證設備連續運行。

④控制程序化，可按用戶需要實現單液位控制，多液位控制，主備泵自動交替輪換運行，自動定時輪換，壓力控制等。

⑤可配置觸摸操作式人機界面產品，大功率水泵可采用變頻器或智能軟起動實現平滑起動。
