* 是否提供加工定制： 是
* 品牌： 長沙中工
* 型號： H71Y20-150
* 材質： 不銹鋼
* 連接形式： 對夾式
種類：VRVR靜音式
結構形式： 升降式
公稱通徑： DN20-150mm
適用介質： 各種高腐蝕化學介質
形態： 柱塞式
壓力環境： 高壓
標準： 國標
流動方向：單向
驅動方式： 水力控制
工作溫度： 高溫
類型(通道位置)： 直通式

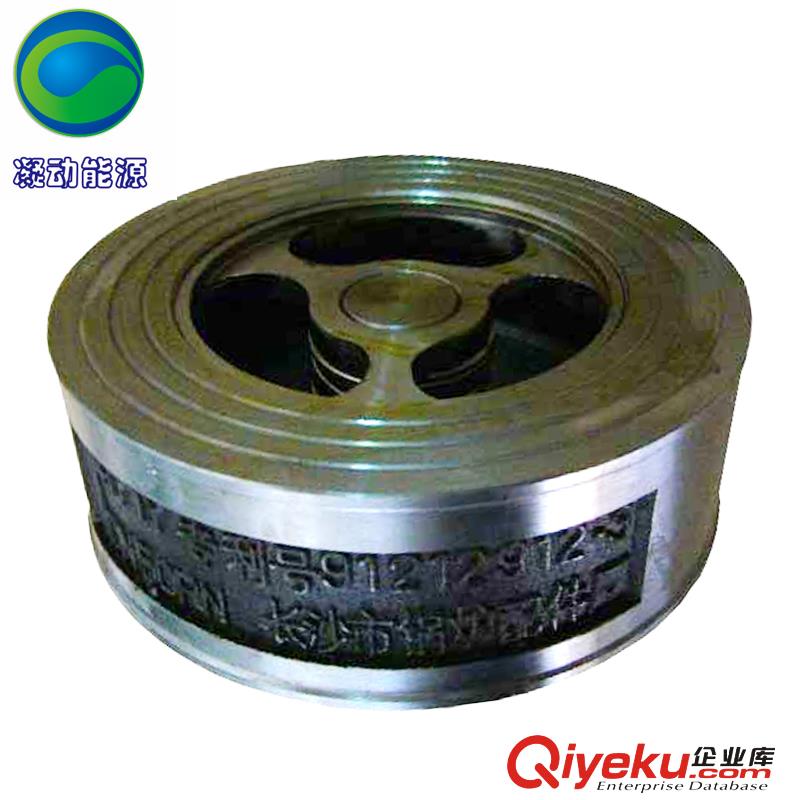

一．概述
本實用新型專利產品所有零件均采用耐腐蝕不銹鋼材料，可在位置管路上安裝使用，以防止介質逆流，鍋爐給水系統止回。其連接方式是利用原有管道兩法蘭對夾，即可以投入運行。該產品各項技術指標均優于目前市場上一種止回閥，密封非常可靠，開啟靈敏，并且開啟壓力低，閥瓣開啟均勻，無偏斜現象。其帶藝術性的外觀設計，使其漂亮美觀，精工細琢，又顯其。其應用范圍非常廣泛，凡水；汽；油；酸；堿；氫；氨，特別消防管道均可以使用。由于其結構新穎獨特，性能優異，本產品獲國家專利，專利號為：91212912.3。本產品執行標準：JB/T8937-1999《對夾式止回閥》 ，本產品已取得國家頒發的特種設備制造許可證，編號：TS2743006-2010 。
二．技術參數
工作壓力：2.5~4.0MPa
檢驗壓力：3.125~5.0MPa
介質高溫度：〈300 度
三．規格及安裝尺寸見下表
|
型號
|
公稱通徑
|
安裝尺寸(mm)
|
材料
|
|
D1
|
D
|
L
|
|
H71Y-20
|
DN20
|
Φ61
|
Φ 58
|
35
|
1Cr18Ni9Ti
或
2Cr13
|
|
H71Y-25
|
DN25
|
Φ70
|
Φ 65
|
35
|
|
H71Y-32
|
DN32
|
Φ 81.1
|
Φ78
|
35
|
|
H71Y-40
|
DN40
|
Φ 91.1
|
Φ 86
|
35
|
|
H71Y-50
|
DN50
|
Φ 107
|
Φ 100
|
37
|
|
H71Y-65
|
DN65
|
Φ 127
|
Φ 120
|
78
|
|
H71Y-80
|
DN80
|
Φ 142
|
Φ 137
|
88
|
|
H71Y-100
|
DN100
|
Φ 169
|
Φ160
|
100
|
|
H71Y-125
|
DN125
|
Φ197
|
Φ 188
|
120
|
|
H71Y-150
|
DN150
|
Φ 228
|
Φ 218
|
150
|
※本型號：按國家標準《閥門型號編制方法》編制。
四。安裝示意圖如下：
五．安裝注意事項：
安裝時原有兩法蘭面須平行，管道內不應有雜質流入止回閥內。 緊固螺栓時盡量使各螺栓受力均勻。 運行中，如有水垢及雜質時必須清洗，否則由于污垢致使閥瓣不能良好蓋住閥座，出現滲漏現象。 本產品來禁撞擊。
六．訂貨須知
本公司熱情為用戶服務，來人；來函；來電均可，代辦托運，如產品有質量問題，本公司負責解決，免您后顧之憂。提醒用戶注意：請認準本公司生產的“中工牌”以防。
