西門子802S數控系統常見故障及維修
西門子數控系統SINUMERIK 802S base line是專門為中國數控機床市場而開發的經濟型 CNC 控制系統。其特性如下:
結構緊湊，高度集成于一體的數控單元，操作面板，機床操作面板和輸入輸出單元
機床調試配置數據少，系統與機床匹配更快速、更容易
簡單而友好的編程界面，保證了生產的快速進行，優化了機床的使用
SINUMERIK 802S base line集成了所有的CNC，PLC，HMI，I/O 于一身：
可獨立于其他部件進行安裝。堅固而又節省空間的設計，使它可以安裝到最方便用戶的位置

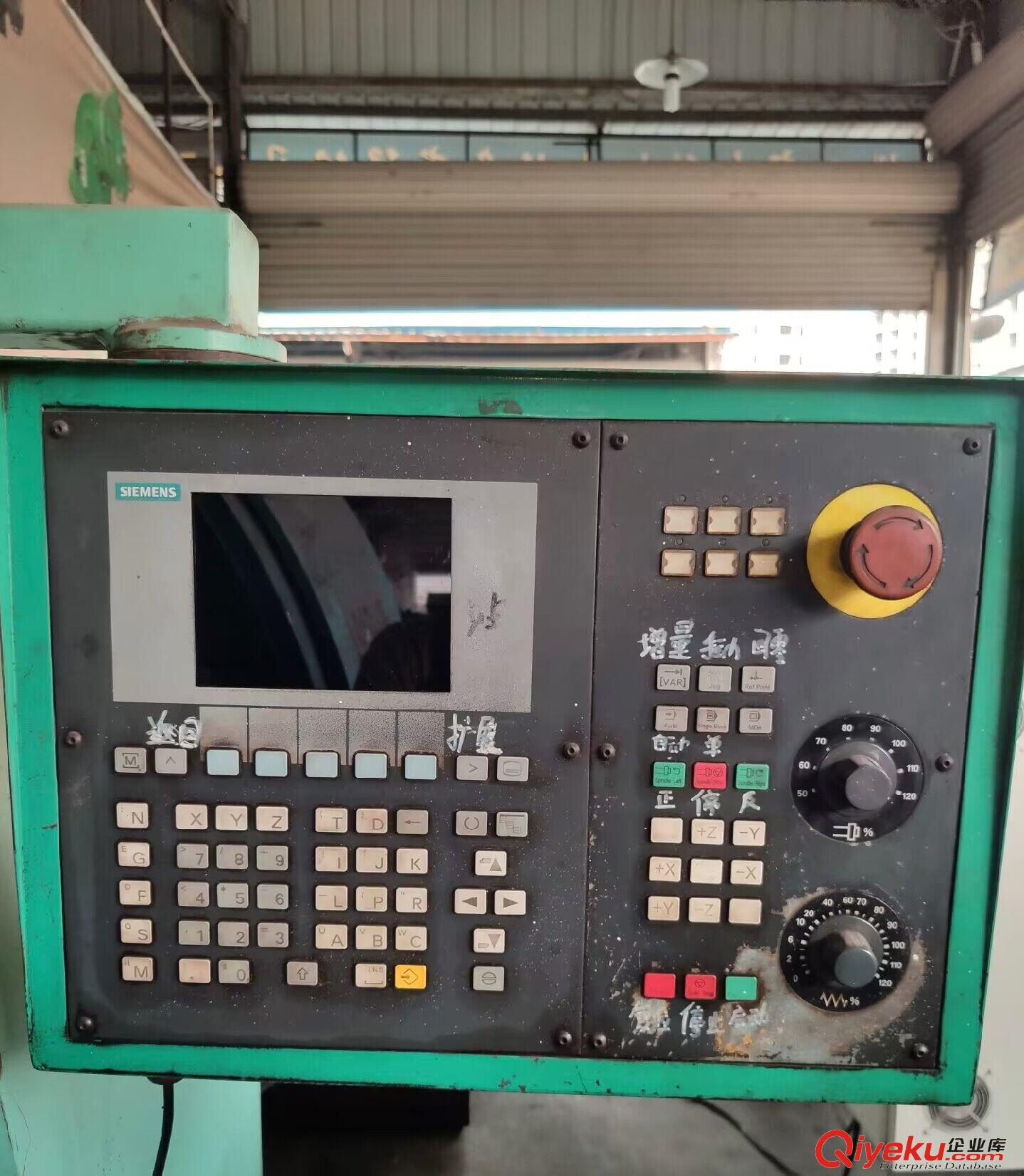

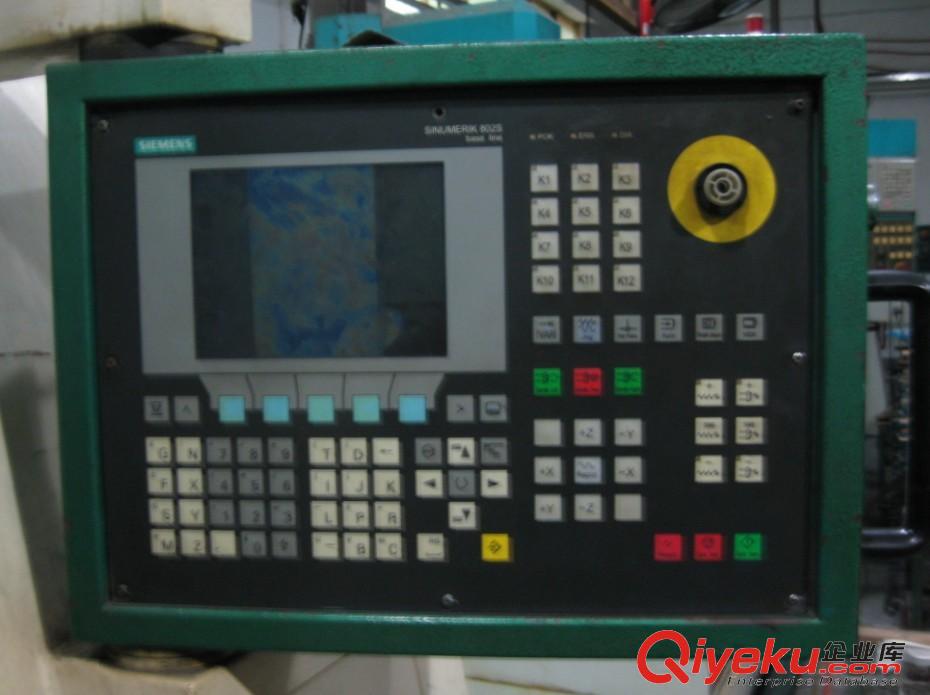

操作面板提供了所有的數控操作，編程和機床控制動作的按鍵以及8英寸LCD顯示器，同時還提供12個帶有LED 的用戶自定義鍵。工作方式選擇(6 種)，進給速度修調，主軸速度修調，數控啟動與數控停止，系統復位均采用按鍵形式進行操作

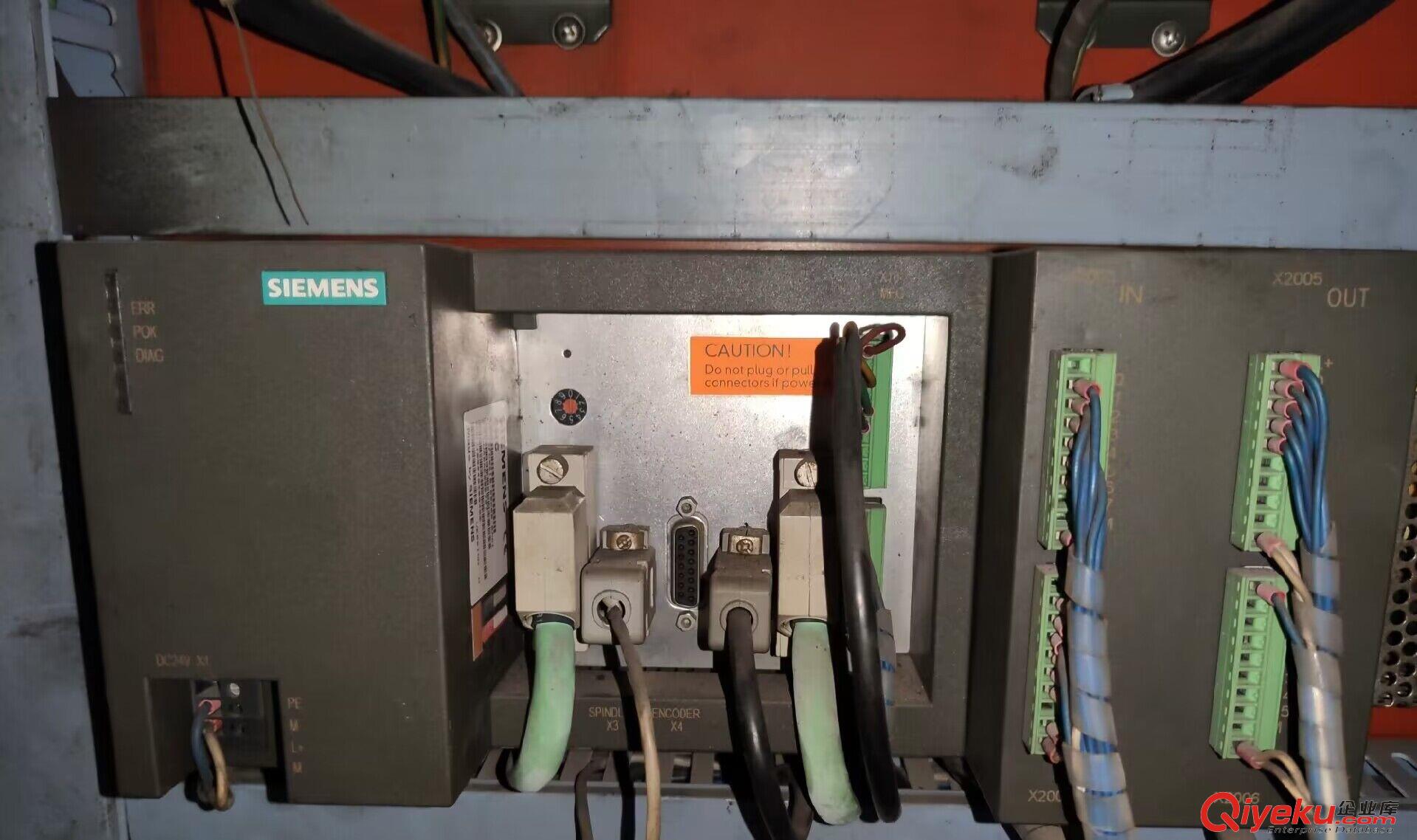

SINUMERIK 802S base line的輸入/輸出點為48個24V的直流輸入和16個24V的直流輸出。輸出同時工作系數為0.5 時負載能力可達0.5A。為了方便安裝，輸入輸出采用可移動的螺絲夾緊端子，該端子可用普通的螺絲刀來緊固
SINUMERIK 802S base line可控制三個進給軸。
SINUMERIK802S base line提供脈沖及方向信號的步進驅動接口。
除三個進給軸外，SINUMERIK 802S base line 提供一個± 10V 的接口用于連接主軸驅動。
SINUMERIK 802S base line控制軟件已經存儲在數控部分的Flash-EPROM(閃存)上，Toolbox軟件工具(調整所用的軟件工具)包含在標準的供貨范圍內。系統不再需要電池，免維護設計。采用電容防止掉電引起的數據丟失。程序的變化和新程序軟件存儲。系統軟件面向車床和銑床應用，并可單獨安裝。在每一個工具盒中都包含有車床和銑床的PLC 程序示例，以便用戶能很快地調試完畢。
西門子802S系統維修故障如果監控?zé)糸W爍頻率為1Hz， 則EPROM有故障。如果閃爍頻率為2Hz,則PLC有故障。
如以4Hz頻率閃爍，則保持電池報警,表示電壓已不足。表示操作面板的接口板03731 板
有故障或CRT有故障。
1)電源接通后無基本畫面顯示
(a)電路板03840號板上無監控?zé)麸@示
(b) 03840號電路板.上監控?zé)袅?/span>
@監控?zé)糸W爍。如果監控?zé)糸W爍頻率為1Hz,則EPROM有故障;如果閃爍頻率為2Hz, .
則PLC有故障;如以4Hz頻率閃爍，則保持電池報警，表示電壓已不足。
②監控?zé)糇鬁缬伊痢１硎静僮髅姘宓慕涌诎?/span>03731板有故障或CRT有故障。
③監控?zé)舫Ａ痢＿@種故障，通常的原因有: CPU有故障; EPROM有故障;系統總線(即
背板)有故障、電路板上設定有誤、機床數據錯誤、以及電路板(如存儲器板、耦合板、測
量板)的硬件有故障。
2) CRT上顯示混亂
(a)保持電池(鋰電池)電壓太低，這時一般能顯示出711號報警。
(b)由于電源板或存儲曾被拔出，從而造成存儲區混亂。這是-種軟故障, 只要將CNC
內部程序并重新輸入即可排除故障。
(c)電源板或存儲器板上的硬件故障造成程序顯示混亂。
(d)如CRT上顯示513號報警， 表示存儲器的容量不夠。
3)在自動方式下程序不能啟動
(a)如此時產生351號報警，表示CNC系統啟動之后，未進行機床回基準點的操作。
(b)系統處于自動保持狀態。
(c)禁止循環啟動。檢查PLC與NC間的接口信號Q64.3.
4)進給軸運動故障
(a)進給軸不能運動。造成此故障的原因有:
@操作方式不對;
②從PLC傳至NC的信號不正常;
③粒控板有故障(如03350，03325， 03315板有故障)。
④發生22號報警，它表示位置環未準備好。
⑤測量系統有故障。如產生108，118, 128，138 號報警，這是測量傳感器太臟引起的。
如產生104，114， 124， 134 報警，則位置環有硬件故障。
⑤CNC裝置輸至驅動單元的指令線極性錯誤。
(e) 103~133號報警。這是輪廓監控報警。速度環參數沒有化或者KV系數太大。
(f) 105~135 號報警。位置漂移太大引起的。移量超過500mv， 檢查漂移補償參數
N230~N233。
5)主軸故障
如果實際主軸轉速超過所選齒輪的轉速，則產生225號報警;如主軸位置環監控發
生故障，則發生224號報警。
