1 概述

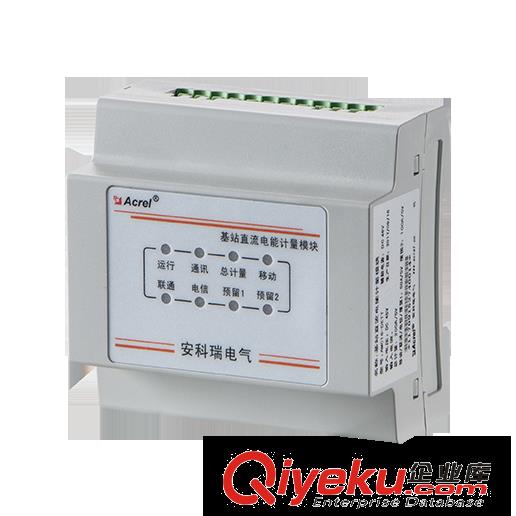

安科瑞AMC16-DETT基站多回路直流電能表 CE認證電表主要是針對有共享需求，且開關電源無分用戶電量計量功能的基站而設計的。儀表可對六個回路的直流電能進行計量，并可為配套的霍爾傳感器提供工作電流，同時可通過上位機軟件實現零漂校準，具有遙測、遙信、遙調、實時電量計量、供電質量異常告警、信息存儲及處理、信息交互等功能。該模塊可分別計量三家運營商的直流用電量，為基站節能改善提供詳細的數據依據，為直流配電設備提供。

2 安科瑞AMC16-DETT基站多回路直流電能表 CE認證電表應用范圍：

適用于5G基站建設，新能源汽車充電樁，工業互聯網，大數據中心，人工智能，城際高速鐵路城市軌道交通等一些新型基礎建設設施。

3 AMC16-DETT訂貨范例：

型號：AMC16-DETT 48V 3*100A 3*200A

電源：48V DC

電壓：48V DC

電流：3路100A/5V 3路250A/5V

產品型號：

4 AMC16-DETT技術參數

5 AMC16-DETT外形尺寸和接線示意圖

6 AMC16-DETT接線注意事項

輸入的電壓不得高于產品額定輸入電壓的 120%；

輔助電源端子與電壓輸入端子可并聯接線，共用一組保險絲；推薦1A保險絲；

為保證準確度要求，傳感器與計量模塊的接線長度不宜大于 3m；

通訊連接建議使用屏蔽線，每芯截面不小于 0.5mm2，屏蔽層接大地，布線時應使通訊線遠離強電電纜或其他強電場環境；

必須注意霍爾傳感器開口鎖緊螺絲必須打緊，以確保傳感器閉環回路緊閉性。
