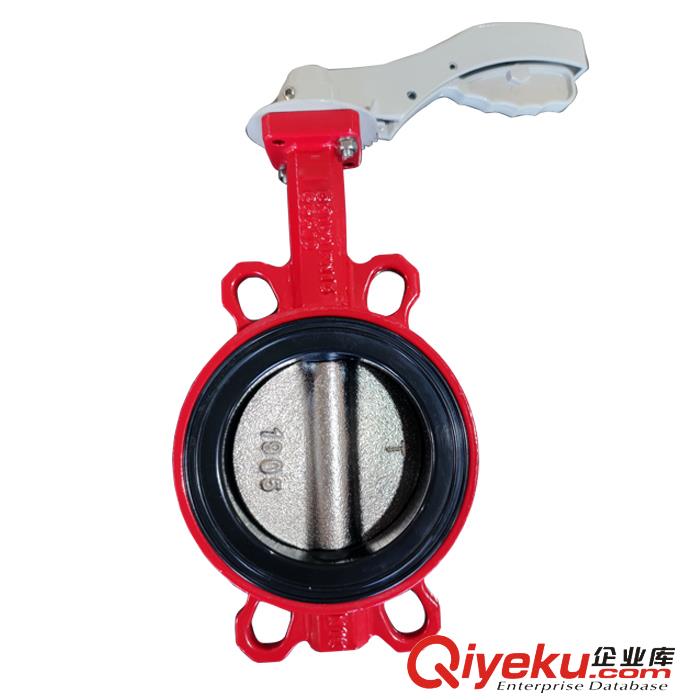

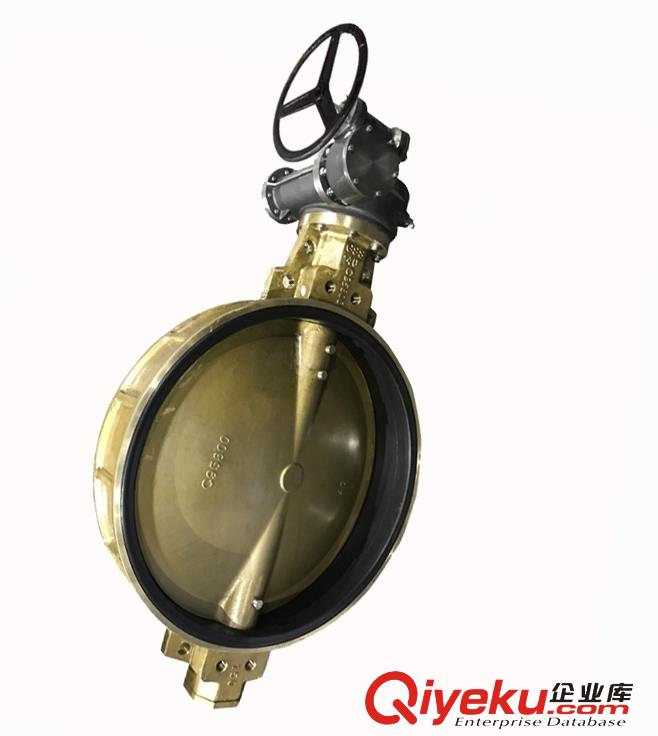

軟座對夾蝶閥由閥體、轉軸、閥板、閥座及驅動機構五大主件組成，靠驅動機構帶動軸及碟板旋轉以實現啟閉和控制流量的目的。其特點如下：
1.閥體材質常用有球磨鑄鐵、鑄鋼、不銹鋼、銅合金、硬質合金、鋁合金、低溫鋼；閥體側法蘭可以滿足多標準連接。閥體加厚、內壁加固設計，耐壓性更強，適用于對夾式與管道連接，用六角螺柱從法蘭最外端向閥門中間禁錮閥門，側密封無需法蘭墊圈，側密封橡膠面加寬，符合各標準法蘭連接。同口徑閥門結構長度與單夾軟座蝶閥和U型軟座蝶閥一致。
2.轉軸材質常用不銹鋼SS420、SS304、SS316、SS431，雙相鋼2205，合金17-4，蒙乃爾K500等；閥軸可以做無銷方軸頭，無銷扁軸頭，無銷花鍵軸等。 轉軸：閥體上法蘭外漏用卡簧或卡板固定軸位置。常用的轉軸分三種：①.DN25-DN65口徑選整軸式無銷軸，②.DN80-350口徑選半軸式貫通型無銷軸，③.DN400及以上口徑選兩段式雙半軸。
3.閥板材質常用有電鍍球磨鑄鐵、不銹鋼SS304、不銹鋼316、銅合金C954、銅合金C958、雙相鋼2507、雙相鋼1.4529、閥板覆尼龍、閥板覆噴涂、閥板+拋光、閥板包橡膠、閥板包PTFE、閥板包PFA。通軸無銷閥板采用精加工處理，外徑與板面尺寸精度高，允差范圍小，板緣是經過拋光處理的半球面，大大減小了操作力矩，延長閥座使用壽命。
4.閥座材質常用有軟EPDM、軟NBR、軟VITON、軟硅膠、軟聚氨酯。閥座無骨架結構，拆裝方便，閥座使閥體與管道介質隔離。
5.驅動機構常用有鑄鐵手柄、鋁手柄、不銹鋼手柄，鑄鐵蝸輪蝸桿、鋁質蝸輪蝸桿、不銹鋼蝸輪蝸桿、信號蝸輪蝸輪，氣動裝置，電動裝置，液動裝置等。控制裝置法蘭為國際ISO5211，適合于各種驅動，如手柄、蝸輪蝸桿傳動、氣動、電動及液動裝置等。
