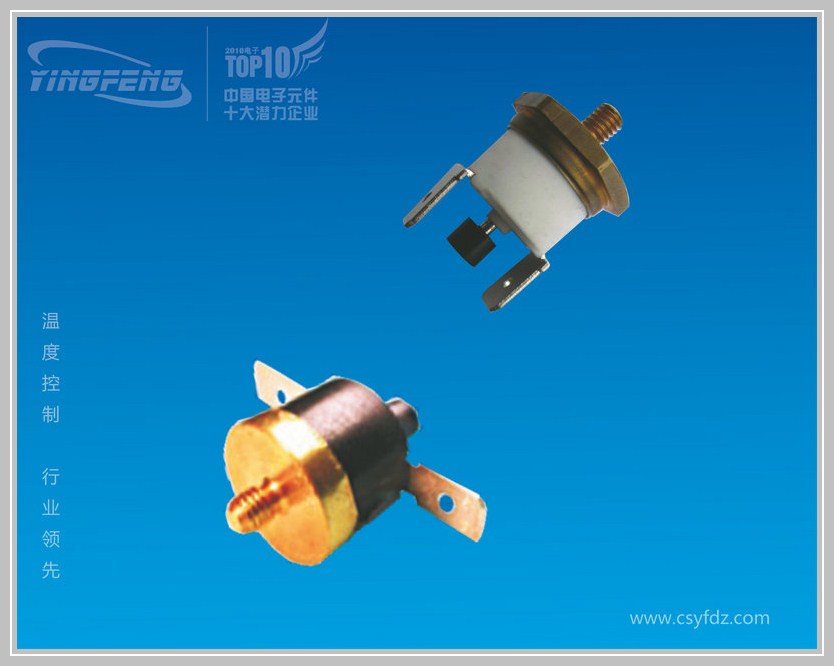

KSD301-T1自動復位溫控器

工作原理

KSD301-T1自動復位溫控器是一種用雙金屬片作為感溫元件的溫控器,電器正常工作時,雙金屬片處于自由狀態,觸點處于閉合/斷開狀態,當溫度達到動作溫度時,雙金屬片受熱產生內應力而迅速動作,打開/閉合觸點,切斷/接通電路,從而起到控溫作用。當電器冷卻到重定溫度時，觸點自動閉合/打開，恢復正常工作狀態。廣泛用于家用飲水機及電熱開水瓶、消毒柜、微波爐、電熱咖啡壺、電鍋、空調、過膠機等電熱器具。



技術參數
1、電氣參數：1）CQC、VDE、UL、CUL AC250V 50~60Hz 5A / 10A / 15A（阻性負載）
                        2）UL AC125V 50Hz 15A（阻性負載）
2、動作溫度范圍：0-300℃（任選），溫度精度：±2 ±3 ±5 ±10℃
3、回復與動作溫度差：8~100℃（任選）
4、接線方式：插端子250#（彎0~90°可選）；插端子187#（彎0~90°可選，厚度0.5、0.8mm可選）
5、使用壽命：≥ 100,000次
6、電氣強度：AC 50Hz 1800V歷時1min，無閃爍，無擊穿
7、接觸電阻：≤50mΩ
8、絕緣電阻：≥100MΩ
9、接點形式：常閉型：溫度上升，觸點斷開，溫度下降，觸點接通；
常開型：溫度上升，觸點接通，溫度下降，觸點斷開
10、外殼防護等級：IP00
11、接地方式：通過溫控器金屬外殼與器件接地金屬零件相連。
12、安裝方式：KSD系列安裝固定銅帽六邊形，安裝圓形鋁帽。帶（M3,M4,M5,M6）螺桿安裝 。

產品優勢
具有性能穩定、控溫精度高、動作可靠干脆且體積小、不拉弧、可靠性高、壽命長、對無線電干擾少等特點。


外形尺寸

注意事項
1、采用接觸感溫式安裝時，應使金屬蓋面貼緊被控器具的安裝面，為確保感溫效果，應在感溫表面涂上導熱硅脂或其他性能類似的導熱介質。
2、安裝時不可把蓋面頂部壓塌、松動或變形，以免影響性能。
3、不能讓液體滲入控溫器內部，不得使外殼出現裂紋，不得隨意改變外接端子的形狀。
4、產品在不大于5A電流的電路中使用，應選擇銅芯截面為0. 5-1㎜2導線連接；不大于10A電流的電路中使用，應選擇銅芯截面為0.75-1.5㎜2導線連接。
5、產品應在相對濕度小于90%，環境溫度40℃以下通風、潔凈、干燥、無腐蝕性氣體的倉庫中存放。
