產品簡述：

安裝在室外墻壁、電桿等位置，可以方便完成光纜的接續和分配功能，并能滿足光分路器的安放而實現分光功能。

按使用地點分為室內型、室外型。

環境條件 歡迎來電咨詢 手機：13082997657 電話：0574-63656015 QQ：610563099

工作溫度范圍：-40℃～+60℃

貯存溫度范圍：-25℃～+55℃

運輸溫度范圍：-45℃～+70℃

室內型：≤85%（＋30℃時）。

室外型：≤93%（＋40℃時）。

62kpa～101kpa（近似于海拔0m～5000m）

總輻射強度1120×(1±10%)W/m2

6.1插片式光分路器箱（室內型）

6.1.1安裝分光器的箱體，分光器的安裝區域應相對獨立，箱體的分光器安裝區域應支持安裝插片式分光器。

6.1.2箱內應留有足夠的接續區，并能滿足接續時光纜的存儲、分配。

6.1.3不同類的線纜應留有相對獨立的進線孔，孔洞容量應滿足滿配時的需求。目前應按3條室外光纜、滿配時皮線光纜（或其它室內光纜）保證孔洞容量需求，進出線宜采用垂直。

6.1.4用戶引入光纜未開剝時，接續固定件對光纜的的最小拉脫力不小于100N。

6.1.5光纖在機箱內應用適當的預留，預留長度以方便二次接續的操作為宜。

6.1.6線纜引入孔處應進行密封，防止水和嚙齒類動物進入機箱。

6.1.7提供一定數量理線環或其它綁扎線配件，方便綁扎線的基本要求。

6.1.8在機箱門內中部合適位置設置卡片插槽用于放置填寫分纖情況的紙質表格。

6.2插片式光分路器箱（室外型）

6.2.1分光器的安裝區域應相對獨立，并可固定。

6.2.2用于室外電桿架設的FTTH光分路器箱，應配有固支架和螺栓，確保箱體的穩固性。

6.2.3箱體應保證所有線纜下走線開孔。

一、概述

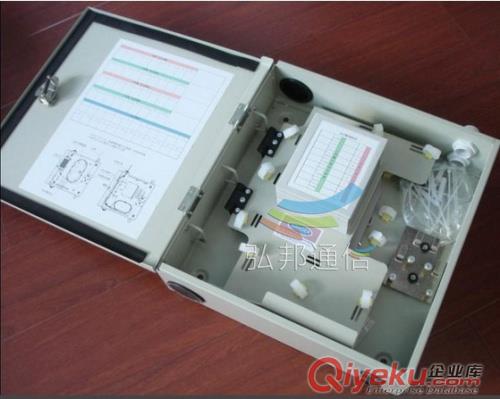

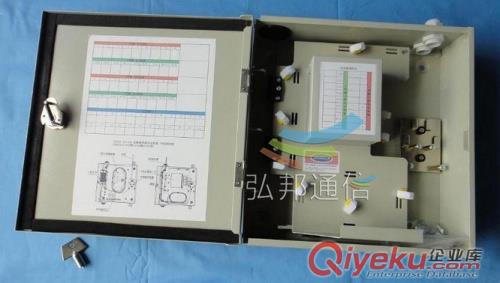

GXF5-78F光分路器箱是針對FTTH建設中采用一級分光或二級分光等不同的場景需求而開發設計的新一款產品，該產品用于配線光纜通過光分路器與蝶形入戶光纜實現連接，從而滿足用戶高速率帶寬業務開通的需求，是ODN網絡中重要的光接入點設備。

二、特點及技術參數

※ 適用多種使用場景：室內、室外、掛墻、掛桿、新老樓盤。

※ 模塑箱體，安裝背板設計，造型美觀小巧，安裝方便快捷，便于大規模施工。

※ 系列化插片可積木化組合，擴容方便，投資節省。

※ 皮線光纜采用專用卡槽設計，可帶活接頭入盒，固定可靠，布放簡便效率高。

※ 工廠化皮線尾纖，實現高質量低成本快速部署。

※ 工作環境溫度：-40℃～+60℃

※ 環境濕度：≤95%（+40℃）

※ 大氣壓力：70kPa～106kPa

※ 外形尺寸：480mmX380mmX90mm

※在正常大氣壓，高壓防護地與箱體間絕緣電阻不小于1000MΩ/500V（DC）

四、箱體安裝步驟

4.1在要安裝的墻體處按圖3所示用沖擊鉆打出固定孔，須在要安裝設備處打四個ф8的孔即可。

4.2在4個固定孔處打入4只M6X60的膨脹螺釘，然后，將接入箱固定到墻上，用扳手將螺母鎖緊。安裝時注意不要將墻體上的灰塵散落到箱體內。
