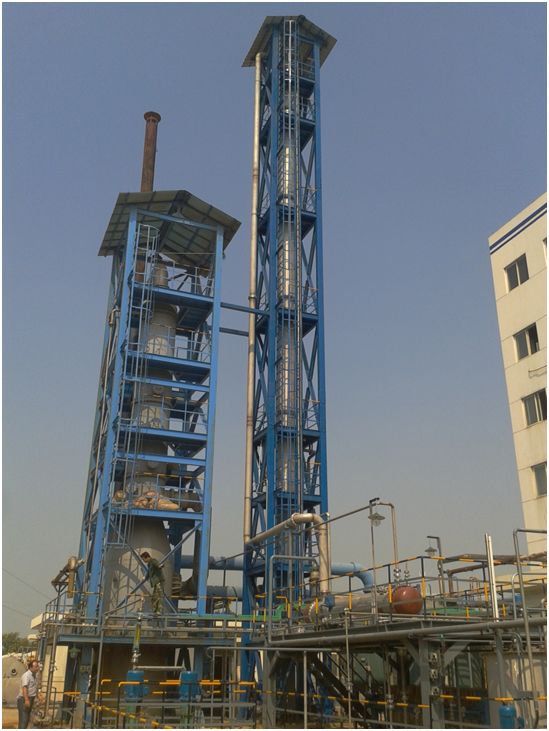

生活污水處理    目前，超臨界水氧化反應系統有兩種基本形式。其一是地而體系；另外一種是地下體系。地面體系借助高壓泵或壓縮機達到反應所需的高壓，而地下系統則利用深井所提供的

水的靜壓力進行加壓。至于反應器則基本上有三類，如圖 2-4所示，即管式反應器，罐式反應器(又稱MODAR罐式反應器）和蒸發壁(transpiring wall rcactor，簡稱TWR)

反應器。

    管式反應器是最普通的反應器，罐式反應器可以用丁處理含鹽廢水，鹽分不處于越臨界條件下，停留在罐底，可以排出。

    TWR則是借鑒蒸汽輪機的原理而設計的，蒸發壁反應器是在管式反應器內設置一多孔內管，在一定溫度、壓力下的反應介質從多孔內管中流過并完成氧化反應，在多孔內管與反

應器外管的環隙巾注入高壓水（或是超臨界水），該水通過多孔管壁徑向滲透到多孑L內管的氧化反應區，從而在反應器外管與多孔內管的環隙中形成了一個環形的水簾，該水簾隔絕反應介質與反應器的直接接觸，從而避免反應器外管受到介質的腐蝕和析出的無機鹽在反應器壁上沉淀TWR內管由于徑向滲流的作用，可以避免析出鹽在其表面上沉淀。日前實驗研究

中'作為TwR主要部件的多孔內管有兩種不同的結構形式：①由Mueggenburg等人設計的蝕刻孔板，它是應用蝕刻技術在多層（一般為七層）不銹鋼薄板上刻畫出具有一定規則的小

孔'每層薄板匕小孔性狀都不相同，然后將這些薄板壓制在一起卷制為反應器的多孔內管。這種多孔內管主要由美國的Acrojet加工，生產。②粉末燒結管結構的多孔管，既可以是不銹

鋼粉末燒結管，也可以是陶瓷管。瑞士的ETH Zurich大學就采用合金鋼625粉末燒結管為多孔內管，而法國的CEA采用a氧化鋁陶瓷管。

    超臨界水氧化進料方式分為間歇式和連續式，Shanab Leh等設計了一種連續流動反應裝置，如圖2-5所示該反應裝置的核心足一個由兩個向心不銹鋼管組成的高溫高壓反應器，

處理的廢水或污泥先被勻漿，然后用一個小的高壓泵將其從反應器外管的上部輸送到高壓反應器；www.sz-進入反應器的廢液先被預熱，在移動到反應器中部時與加入的氧化劑混合，通過氧化反應，廢液得到處理。生成的產物從反應器下端的內管入口進入熱交換器。反應器內的壓力由減壓器控制，其值通過壓力計和一個數值式壓力傳感器測定。在反應器的管外安裝自．電加熱器，并在不同位置設有溫度監測裝置。整個系統的溫度、流速、壓力的控制和監測都設置在一個很容易操作的面板卜，同時有一個用聚碳酸酯制備的安全防護板來保護操作者。在反應器的中部、低部和頂部都設有取樣口。德清瀅環保www.sz-
