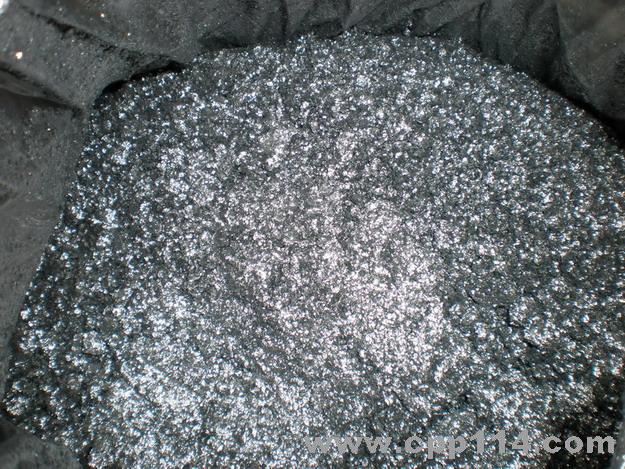

廣東億鑫彩金屬顏料公司專業生產鋁銀粉（漿）、水性鋁銀粉（漿）本產品是由鋁、鋅等合金混合，經球磨、篩選分級而成不同粗細規格的片狀金屬粉沫顏料。因涂裝銀粉后呈亮麗銀色，因而叫做銀粉。里面并非含銀，所以是不導電銀粉(漿)。經過特殊加工工藝和表面處理,使得鋁片表面光潔平整邊緣整齊,形狀規則,粒徑分布集中,與涂料體系匹配優良，有較強金屬感及白亮度，特別適用于各種家用電器、皮革、吹塑、印刷、紙業、油墨、兒童玩具、車輛及附件的表面涂飾。我公司鋁銀粉（漿）具備以下特性

1）水性鋁銀漿：3um 5um 8um 12um 15um 20um 25um 35um 65um 水性鋁銀漿系列分為：幼白水性銀漿、細閃水性銀漿、中閃水性銀漿、超閃水性銀漿、防電鍍水性銀漿、水墨專用白銀條等。廣泛采用于工業水性漆、塑料工業水性漆、卷材涂料水性漆、防腐涂料水性漆、gd電器用水性漆、汽車與手機用裝飾漆、水性油墨、印刷耗材、金銀卡紙、煙盒、酒盒等印刷耗材。

2)水性金漿：5um 8um 12um 15um 20um 25um 35um銅金漿系列分為：黃金、青黃金、青金、青紅金、紅金、仿古銅金等。銅金漿可用于仿金效果的裝飾涂料，也可用于塑料著色。多種不同粒徑及不同色相使銅金顏料達到不同的金屬效果。

水性體系技術參數
鋁銀漿不揮發成分：60±2
鋁銀漿篩余物:至多0.3-0.7
溶劑:醇
鋁銀漿固含量:60±2
鋁銀漿包膜:硅類
使用方法:
一、,取水性銀漿1份,水(純凈水)或工業酒精1-2份對開后,以500-800轉速的條件下分散15-20分鐘,把銀漿wq打開防止有小顆粒存在.{zh1}加進8-10份樹脂混合攪拌以20-30分鐘(如果需要適當加1/1000流平劑或分散劑).攪拌不能過長,時間太長會導致銀漿包裹膜脫落,導致銀漿直接與水接觸就會產后氫氣或排放VOC.所以生產時要注意時間和速度.生產時所有使用的原材料都在生產工程師預料范圍之中.

二.產品在存放過程中如果出現發泡或者漲氣現象請注意以下幾點:
(1)檢驗產品的PH值(酸堿性過高或過低都會影響產品的穩定性,中性為佳)
(2)注意生產時機械的轉速為500-800為佳(防止把鋁漿的包膜脫落影響產品的穩定性)

三,如果采用了以上措施還是解決不了問題,就得注意生產過程中的細節:
(1)在鋁漿加入水的同時加入油漆總量的1-3%聚醚或硅類的助劑一起拌勻(如果時間允許24小時后再加入樹脂或乳液)這樣出來的效果會更好.

四:水性漆參考配方
去離子水:100份,銀漿100份,防掉銀劑;1.5,分離劑2份,穩定劑1.5份,消泡劑2份,防腐劑2份,丙二醇30份,成膜劑30份,增稠劑4份,乳液725份.
　　 產品閃爍效果至細銀效果,與大多數配方的水性樹脂均相容,在分散中可以達到{zg}穩定性,杰出的金屬效果,極好的表面遮蓋力,使新一代環保型涂料得到質量的飛躍.這純屬個人建議,只提供參考,不受法律限制性和解釋。
