電動叉車、AGV鋰電池管理系統BMS 相關信息由 上海安科瑞電源管理系統有限公司提供。如需了解更詳細的 電動叉車、AGV鋰電池管理系統BMS 的信息，請點擊 http://www.zgmflm.cn/b2b/acrelbms.html 查看 上海安科瑞電源管理系統有限公司 的詳細聯系方式。

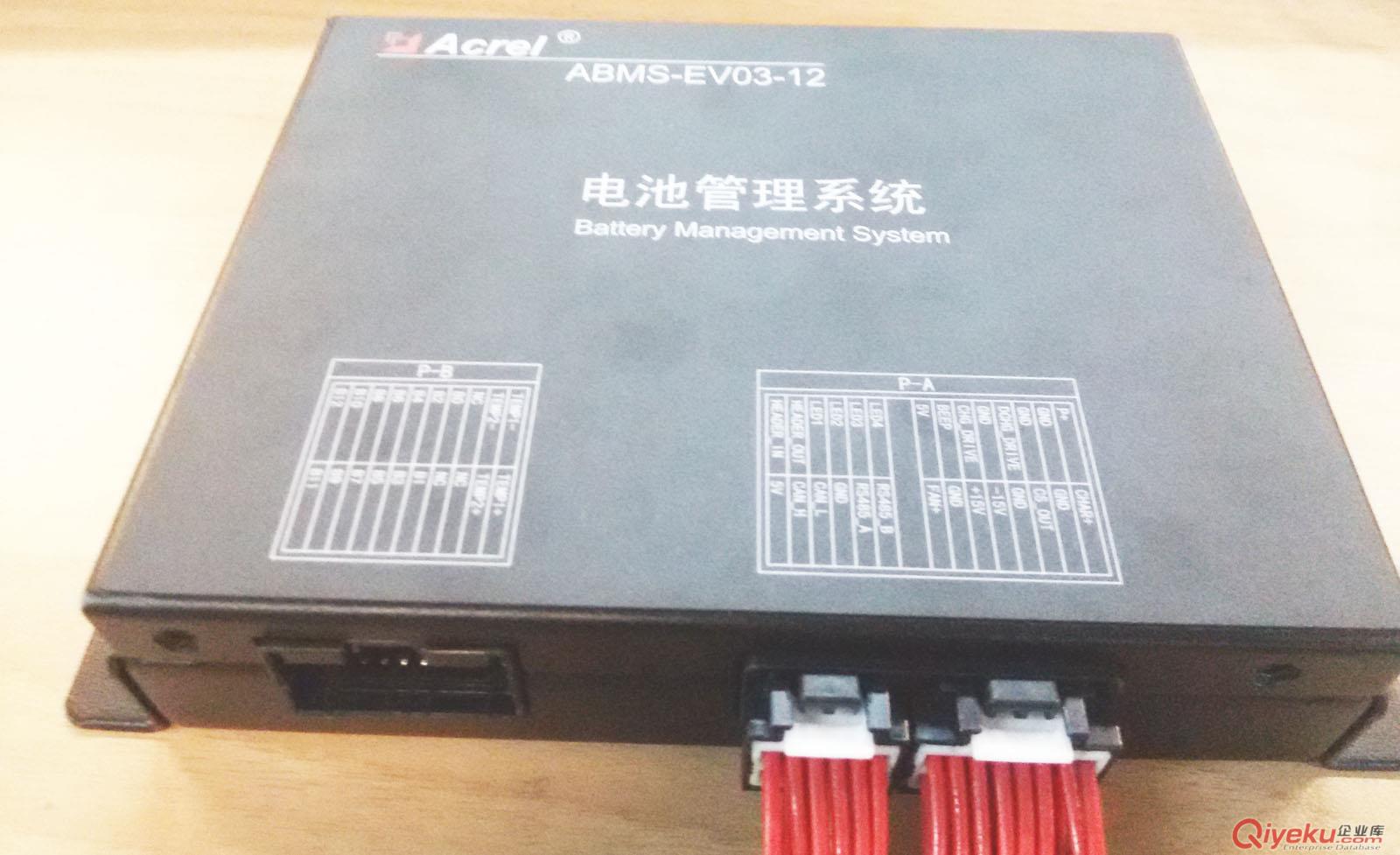

產品名稱：鋰電池管理系統
產品型號：ABMS-EV03-XX
地址：上海市 嘉定區 育綠路 253 號 郵編：201801
電話：021-6915 6251
傳真：021-6915 8338
網址：www.ACREL-
產品使用說明書
ABMS-EV03
1.概述：
ABMS-EV03－XX 系列鋰電池管理系統主要用于電動叉車，電動搬運車，電動物流車
等快速充放電場合，采用一體化設計，充放電雙繼電器驅動，電池電壓及溫度檢測，SOC 估
算，均衡管理，保護，通信，LED 電量指示，制熱，制冷管理，雙電源回路設計（充電機，
車載電源獨立供電）等功能。
2.產品特點:
l 支持 8-24 串電芯保護；
l 實時檢測電池組溫度，充放電電流，及單體電池電壓；
l 充放電雙繼電器驅動；
l 電池組制熱，制冷驅動；
l 充放電過溫、充電低溫保護；
l 充放電過流保護；
l SOC 估算；
l 四段 LED 指示；
l 可外接蜂鳴器驅動；
l 通信功能 CAN2.0A 或 CAN2.0B；
l 通信功能 RS485,支持 MOD-BUS 協議；
l 低功耗設計，關掉電源開關，功耗為零；
l 雙電源回路設計，支持充電機及車載電源或電池組獨立供電；
|
機種
項目 |
ABMS-EV03-12 |
ABMS-EV03-24 |
備注 |
|
|
基
本
參
數 |
支持電池串數 |
8-12 |
13-24 |
|
|
支持電池類型 |
磷酸鐵鋰，三元，鈦酸鋰 |
磷酸鐵鋰，三元，鈦酸鋰 |
|
|
|
支持電池容量 |
≥1000AH |
≥1000AH |
|
|
|
雙電源輸入 |
9V-90V
支持車載電源，電池組或 充電機雙輸入 |
9V-90V
支持車載電源，電池組或 充電機雙輸入 |
|
|
|
尺寸 |
180*120*32.5mm |
220*120*32.5mm |
|
|
|
工作溫度 |
-25℃-55℃ |
-25℃-55℃ |
|
|
|
電
氣
參
數 |
單體電壓檢測范圍 |
0～5 V |
0～5 V |
|
|
單體電壓檢測誤差 |
±0.25%,典型值±5 mV |
±0.25%,典型值±5 mV |
|
|
|
電流檢測范圍 |
0～±500A |
0～±500A |
|
|
|
電流檢測誤差 |
±1A |
±1A |
|
|
|
電池組溫度檢測點 |
2 |
4 |
|
|
|
電池組溫度檢測范圍 |
-35～120℃ |
-35～120℃ |
|
|
|
電池組溫度檢測誤差 |
±2℃ |
±2℃ |
|
|
產品使用說明書
ABMS-EV03
4.電氣參數（環境溫度：25℃）
|
電
氣
參
數 |
SOC 誤差 |
≤10% |
≤10% |
|
|
額定放電電流 |
200A |
200A |
可設置 |
|
|
額定充電電流 |
200A |
200A |
可設置 |
|
|
充電過流 |
500A |
500A |
可設置 |
|
|
充電過流檢測延遲時 間 |
≤1 秒 |
≤1 秒 |
|
|
|
充電過流恢復時間 |
≥5 秒 |
≥5 秒 |
可設置 |
|
|
放電過流 |
500A |
500A |
可設置 |
|
|
放電過流檢測延遲時 間 |
≤1 秒 |
≤1 秒 |
|
|
|
放電過流恢復時間 |
≥5 秒 |
≥5 秒 |
可設置 |
|
|
過充保護門限 |
3.65V±0.01V |
3.65V±0.01V |
可設置 |
|
|
過充恢復電壓門限 |
3.35V±0.01V |
3.35V±0.01V |
可設置 |
|
|
過放保護電壓 |
2.75V±0.01V |
2.75V±0.01V |
可設置 |
|
|
過放恢復電壓門限 |
3V±0.01V |
3V±0.01V |
可設置 |
|
|
均衡開啟條件 |
≥3370V,壓差≥50mV |
≥3370V,壓差≥50mV |
可設置 |
|
|
均衡電流 |
≤50mA |
≤50mA |
|
|
|
充放高溫保護 |
55±2℃ |
55±2℃ |
可設置 |
|
|
充電低溫保護 |
0±2℃ |
0±2℃ |
可設置 |
|
電 氣 參 數 |
CAN 通信 |
CAN2.0A 或 CAN2.0B |
CAN2.0A 或 CAN2.0B |
|
|
RS485 通信 |
支持 MODBUS 協議 |
支持 MODBUS 協議 |
|
|
|
制冷 |
有源輸出 12V/0.5A |
有源輸出 12V/0.5A |
高于
40℃ |
|
|
制熱 |
控制充電機負極 2A |
控制充電機負極 2A |
低于
3℃ |
|
|
蜂鳴器 |
5V/100mA |
5V/100mA |
|
|
|
LED 電量指示 |
四個 LED |
四個 LED |
|
|
|
顯示屏 |
3.2 寸觸摸屏帶 4G 數據存 儲 |
3.2 寸觸摸屏帶 4G 數據 存儲 |
選配 |
5.功能描述：
5.1 通常狀態
正確連接 BMS 并且開始工作后，實時檢測每一個電芯的電壓、溫度和電流數據，及時分
析、處理和判斷這些數據，快速響應各種管理和保護機制，例如，電池均衡、SOC 估算、
上位機程序設置參數與查詢數據等，確保電池組安全、可靠、{gx}地運行。
5.2.過充電保護和恢復
當任意一個電芯的電壓大于過充電保護門限值，且持續時間超過檢測延遲時間，BMS
將進入過充電保護狀態，禁止充電機繼續給電池組充電。
當所有電芯的電壓小于恢復門限，BMS 將解除過充保護，打開充電繼電器，允許充電
機繼續給電池組充電。
5.3 過放電保護和恢復
當任意一個電芯的電壓小于過放保護門限值，且持續時間超過檢測延遲時間，BMS 將進
入過放保護狀態，及時關閉放電繼電器，禁止電池組繼續給負載放電。
當所有電芯的電壓大于恢復門限，BMS 將解除過放保護，打開放電繼電器，允許電池組
繼續給負載放電。
5.4 充電過流保護和恢復
當充電電流超過保護門限值，且持續的時間大于檢測延遲時間，BMS 將進入充電過流保
護狀態，禁止充電機繼續給電池組充電。
當延時 5 秒后，電流小于保護門限值解除。
5.5 放電過流保護和恢復
當放電電流超過保護門限值，且持續的時間大于檢測延遲時間，BMS 將進入放電過流保
護狀態，禁止電池組繼續給負載放電。
當延時 5 秒后，電流小于保護門限值解除。
5.6 過溫度保護和恢復
提供最多四個溫度檢測傳感器，充放電過程中，任意一個檢測點溫度大于過溫保護門限
值，BMS 將進入過溫度保護狀態，禁止充放電動作。
當所有檢測點溫度小于過溫度保護恢復門限值，BMS 將解除過溫保護，允許充放電動作。
5.7 低溫保護和恢復
充電或放電過程中，任意一個檢測點溫度小于低溫保護門限值，BMS 將進入低溫保護狀
態，禁止充電或放電動作。
所有檢測點溫度大于低溫保護恢復門限值，BMS 將解除低溫保護，允許充電或放電動作。
5.8 參數設置
提供 PC 上位機，主要參數靈活配置，適應不同電池，不同應用場景。
5.9 通信功能
提供 RS485 與 CAN 總線各一路。
5.10 顯示功能
選配 LCD 觸摸顯示屏及 4G SD 卡存儲功能。
