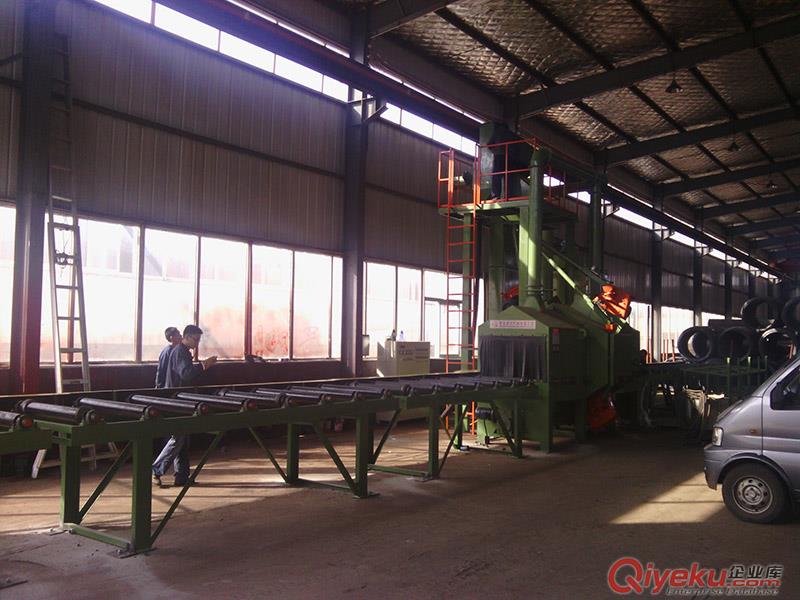

通過式拋丸機，鋼模結構件通過式拋丸機 168通過式拋丸機

產品簡介：

Q1500-4型通過式拋丸清理機是根據用戶產品工件的要求而設計制作的一種新型專用設備，主要用于中、小型鋁鑄件及結構件的拋丸清理，尤其對怕碰撞的工作尤為適宜。通過拋丸清理，不但可以去除工件表面的銹蝕、氧化皮、型砂等，還可以降低工件的內應力，提高工件的抗疲勞強度。

本機具有以下特點：

ˉ拋丸室體及拋丸器的布置方式均經過計算機三維動態拋射仿真后確定

ˉ 采用瑞士+GF+·DISA公司技術的高拋射速度的懸臂離心式拋丸器，能顯著地提高清理效率、獲得滿意的清理質量

ˉ 分離裝置采用國際上{zxj}的滿幕簾流幕式丸渣分離器，能顯著提高分離效果

ˉ 機器設計構思新穎，使用維修方便

ˉ 履帶傳輸工作，工作在清理的過程中不會產生碰傷。

主要技術參數

1、清理室尺寸 ：           6000X1500X1933（長×寬×高）mm

2、清理工件尺寸：            1000X3000mm

3、平均生產率：               1～1.8m/min

4、彈丸直徑：                 φ0.8～1.2mm

5 、YDQ034拋丸器                4臺

     葉輪直徑               250 mm

     轉速                   2900r/min（變頻調速）

     {zd0}拋丸量              4×180kg/min

     電機功率                4×5.5kW

6、縱向螺旋輸送器

     輸送量                 30t/h

     功率                   2.2kW

7、橫向螺旋輸送器

     輸送量                 30t/h

     功率                   1.5kW

8、提升機

     提升量                30t/h

     功率                  4kW

     皮帶速度              1.2m/s

9、分離器

     分離量                 30t/h

     分離效率               99%

10、除塵器

     室體                   6500m3/h

     分離器                 2000m3/h

     型號                   FC-36布袋式

     功率                    7.5 kW

11、總功率                   40 kW

設備的主要組成部分

    1500-4通過式拋丸式清理機是有拋丸室，密封室，履帶傳動系統，縱（橫）向螺旋輸送器，提升機，分離器，除塵器等主要部分組成。

 產品質量保證措施

1.產品所需鋼板、型材一律從mp廠家進貨。

2.組成設備的各鋼板、型材或構件一律進行除銹后噴保養底漆。

3.各配套標準件盡可能從mp廠家購買，如軸承、電機、減速機等。

4.關鍵部件拋丸器廠內負荷試車、各運動機構廠內空運轉試車。

5.由設計、質檢人員成立專門質量監督小組，監管以上各步的落實，以確保產品質量。

售后服務保證措施

1、產品質量實行“三包”，“三包”期一年；

2、在三包期內，凡因正常使用出現的電氣控制及機械部分的故障及損壞件，包修包換（人為及易損件除外）；
