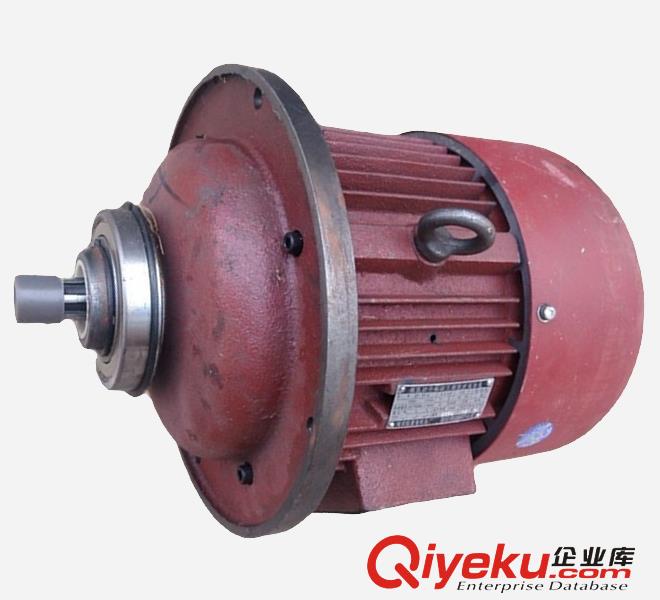

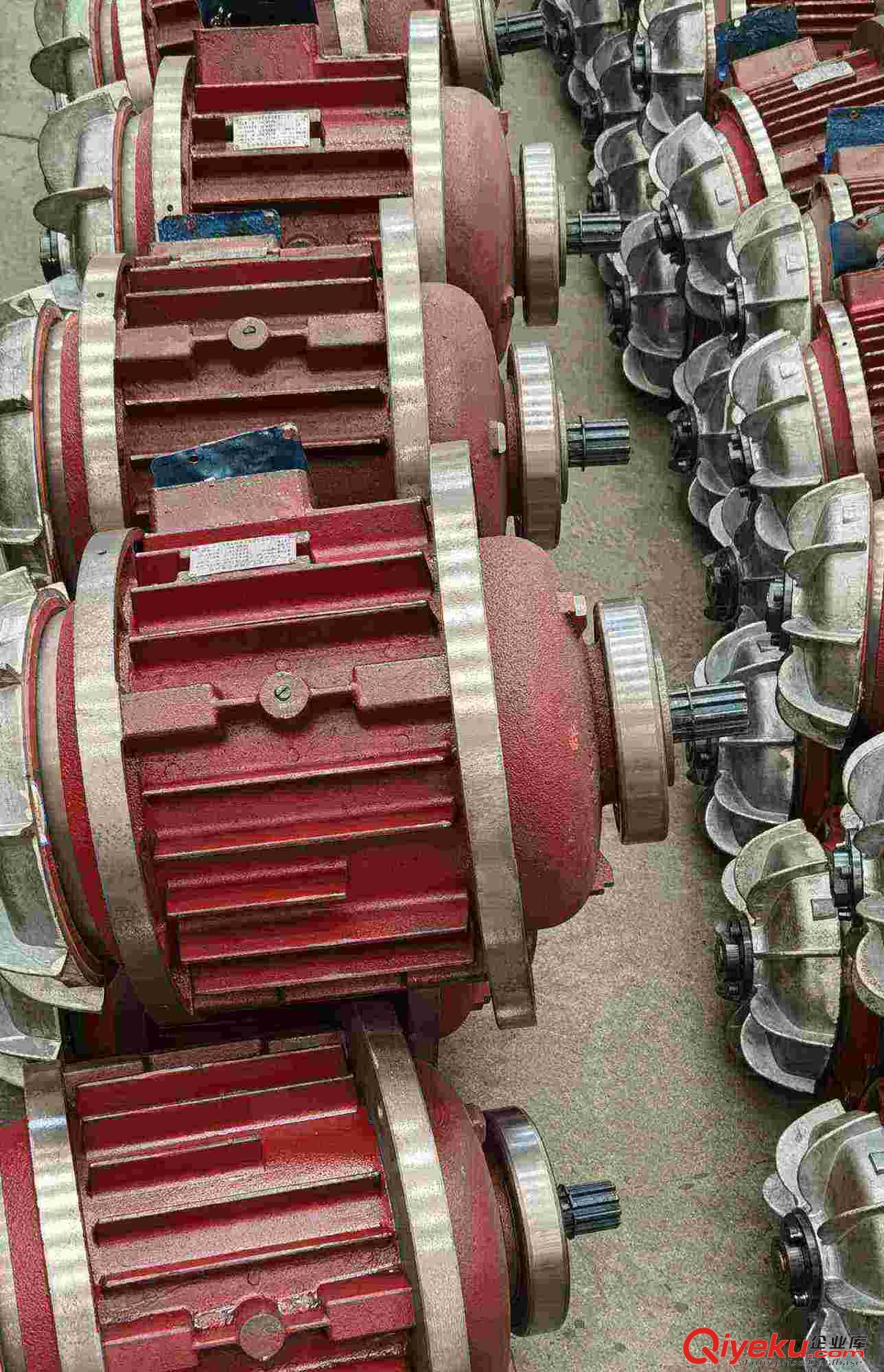

江蘇三馬ZD31-4/3KW/ZD32-4/4.5KW錐形電機

ZD31-4型3KW錐形電機與ZD32-4/4.5KW錐形電機為同一機座號電機，定轉子長度不一樣，功率不同，分別為CD3t和CD2t葫蘆起升電機，安裝方式與ZD系列41-4/51-4相同，是ZD系列起升電機有著較大的起動力矩，并且適應工作中的頻繁的直接起動。

ZD31-4型3KW錐形電機與ZD32-4/4.5KW錐形電機工作原理為：電機不工作時，錐形制動器在彈簧力的作用下緊抱電機后端蓋，始終處于制動狀態。工作時，電機接電后，錐形轉子產生軸向磁拉力，磁拉力克服彈簧力，使風扇制動輪（配無石棉制動環）脫開后端蓋，電機正常運轉。斷電后，軸向磁拉力消失，在彈簧力作用下，風扇制動輪返回到原狀態，實現制動。

    重要組成部分：電機前蓋（外止口安裝6213雙密封軸承）、電機軸、轉子鑄鋁、定子、線圈、絕緣材料、后蓋、風葉制動輪、鎖母、外殼等等；

   ZD32-4型4.5KW錐形電機連接尺寸：電機前蓋法蘭320，連接孔286，連接孔4-13，前蓋大軸承6213，電機軸頭6D-28de4×23×6dc6矩形花鍵，鋁制制動輪內孔為10-40D4-32D7-5De4矩形花鍵。ZD31-4型3KW錐形電機尺寸：電機前蓋法蘭290，連接孔260，連接孔4-13，前蓋大軸承6213，電機軸頭6D-28de4×23×6dc6矩形花鍵，鋁制制動輪內孔矩形花鍵與ZD32-4型4.5KW錐形電機尺寸相同。

ZD32-4型4.5KW錐形電機參數：電源為380V/50Hz、額定電流：11A、效率：79%、功率因數：0.8、起動電流：65A、防護等級為IP44,絕緣等級B級，制動力矩49N.M。

ZD31-4型3KW錐形電機參數：電源為380V/50Hz、額定電流：7.6A、效率：79%、功率因數：0.77、起動電流：45A、防護等級為IP44,絕緣等級B級，制動力矩49N.M。

電源改為60Hz時，所有電機功率、電流參數均需乘以1.2倍。

機起動運行后，應注意觀察機傳動裝置、拖動設備及線路電壓，有異常現象應立即停機，查明并排除故障后方能再次起動。 接通電源后，若電機不轉應立即停機，以免燒壞機。所有電機必須在接志處，用導線引出，接地，軸承潤滑脂一般每半年更換一次，更換時應除去陳脂，洗凈后注入3號基潤滑脂，裝入量為軸承室容量的2/3，若軸承磨損須用相同規格更換。所有機必須軸向竄動靈活，不得有裝配時的同軸度誤差和尺寸誤差而造成電機軸向竄動困難現象。
