江蘇三馬PDJ225型PDJ325型平衡吊絲杠絲母組件

起重量：100Kg~500Kg

作業面積：1500(高)X1960(mm)X300°(回轉角度)

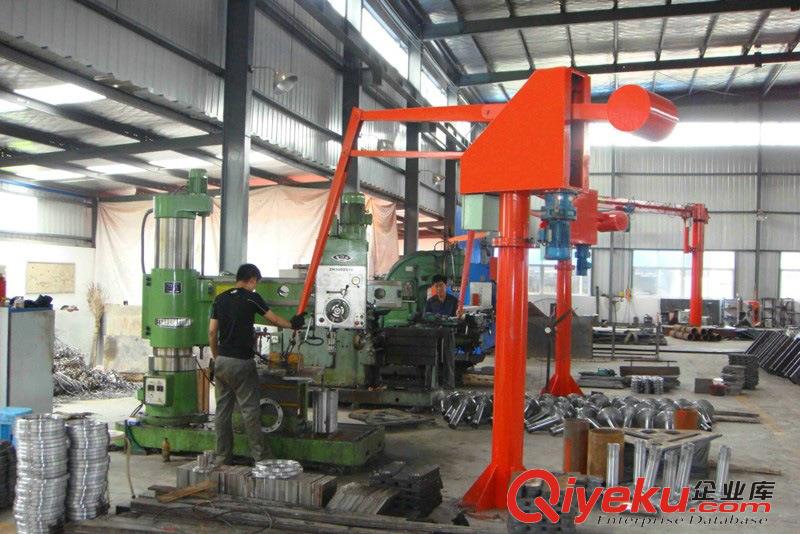

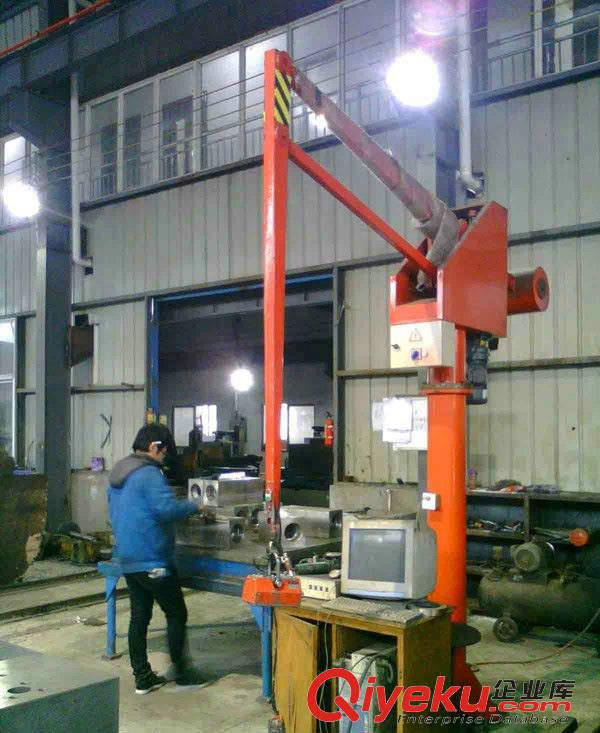

產品說明：PDJ型高型平衡吊是一種新型的物料吊運設備，它運用了平行四邊形的縮放原理，達到定位隨意，準確之目的。它采用螺旋升降機構，有安全過載保護和保護裝置，由于結構形式差異和使用空間的局限，公司生產PDJ高型和PDJ-A矮型平衡吊，以滿足不同空間和高度內的物料搬運。它設計合理（回轉角度-360度）操作方便，運行維修簡單，廣泛適用于機床加工的上下工件、工序間的零部件裝配，以及車站、碼頭、倉庫等各種場合的短距離、高頻率、密集型吊運作業。另根據用戶需要，可配變頻或無線遙控等裝置。

平衡吊夾具操作簡單、方便，所有控制按鈕集中在控制手柄上，操作手柄通過夾具和工件物料聯成為一體。所以只要移動手柄工件物料即可隨動。

平衡吊具有斷氣和誤操作保護功能。當主供氣源斷氣時，自鎖裝置工作使平衡吊不會突然墜落。

平衡吊使得裝配方便快捷，定位準確，物料在額定行程內處于三維空間懸浮狀態，物料上下左右旋轉可任意手動完成。

平衡吊夾具操作簡單、方便，所有控制按鈕集中在控制手柄上，操作手柄通過夾具和工件物料聯成為一體。所以只要移動手柄工件物料即可隨動。

額定起重量一般有有：50kg、100kg、200kg、300kg、500kg、1000kg七種，工作半徑一般為2500mm。

平衡吊的基本分類大致可分為三類，一種是機械平衡吊，是最常見的一種平衡吊，也就是利用電機帶動絲桿上升來起吊貨物；第二種是氣動平衡吊，主要是利用氣源的來吸起貨物，從而實現起吊。第三種就是液壓平衡吊，這種平衡吊一般是對比較重的貨物來進行起吊的。

   PDJ型系列平衡吊由工作臂架、頭架、回轉體、螺旋升降器、立柱及電控裝置六部分組成。

1、工作臂架：由前后臂、連桿及平衡錘等組成。各臂由滾動軸承鉸接成為平行四邊形桿系。前臂下端設有吊鉤，按鈕盒可懸吊使用或固定在前臂上使用。

2、頭架：頭架是支承桿系和固定螺旋升降器的部件，其上設有垂直和水平導軌，以控制平衡吊工作臂的升降運動和水平移動。頭架上還設有電器箱，用來安裝電控裝置。

3、回轉：于頭架和立柱之間，主要用來連接立柱和頭架，并完成平衡吊的回轉運動。其上安裝有限位撞塊，回轉角度為340度。

4、螺旋升降器：由螺旋副機構，安全離合器，減速機構及電動機構成一整套獨立部件。其主要功能為完成平衡吊的升降運動和過載保護。

5、立柱：固定在地基或與之配用的移動車上。用以支撐回轉體，頭架及工作臂架。立柱下部設有接線端子，用來接進電源。立柱上設有接地螺栓，用來防止漏電，以保障使用安全。

6、電控裝置：本產品電控裝置設有常規的變壓器、交流接觸器、融斷器、控制按鈕、組合開關等，其上還有電阻式及電動勢制動裝置，可有效地控制升降過程中的慣性下滑。
