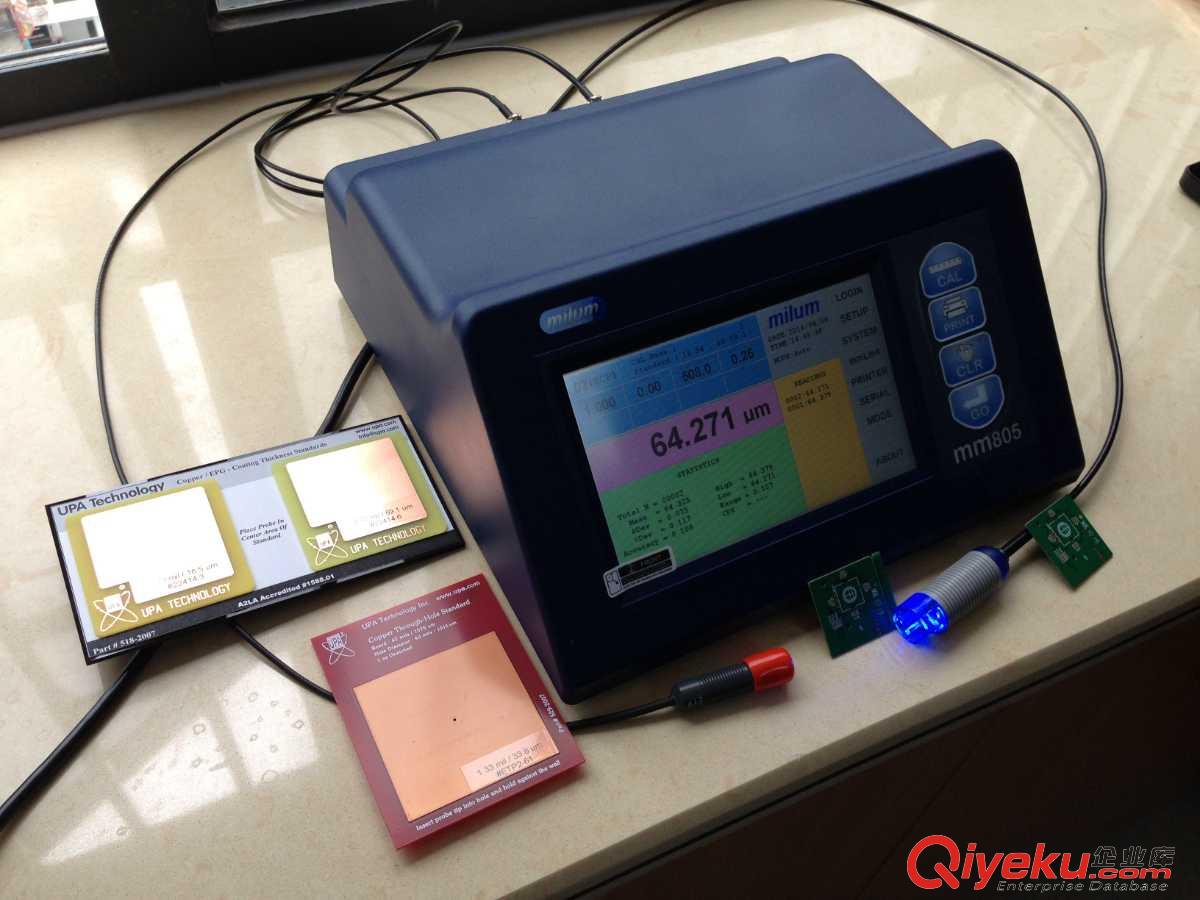

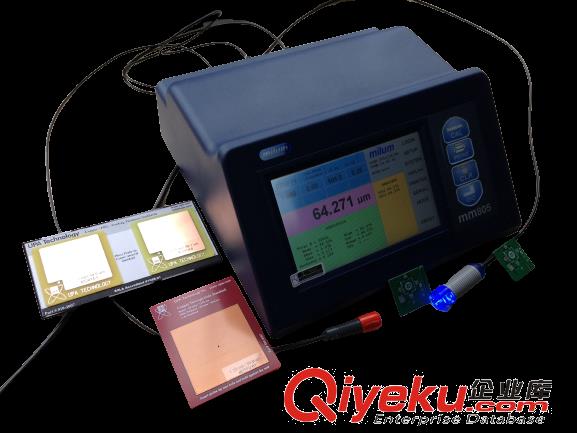

產品特點:
7寸觸控式彩色屏幕,功能鍵全部顯示于畫面,只要觸摸屏幕即可輕易調整并確認,操作界面輕松上手,量測與統計一目了然
配合孔銅探頭ETP可做35mils以上孔徑測量
溫度補償功能,所測數據穩定性高
面銅部分使用探頭SCP-15,它能與蝕刻前、后測量PCB面銅鍍層厚度,于板厚無關,獨特的替換式測針(Tips),共有三種規格可供選擇,應用于不同的產品生產線
應用:渦電流感應式測量PCB孔銅厚度;微電阻式測量PCB表面銅厚度
99組應用程序,可分別獨立設定孔銅或面銅校正程序組
可分別設定校正因子、補償值,以符合產品規格與標準
可分別設備定規格上、下限,方便計算Cpk以及辨別出是否超出所測量范圍
測量單位mil、um、uinch、mm、inch
孔面銅測頭均采用獨特設計的可替換測針(Tips)
標準片校正
面銅測量時可依制成上測量面積的大小不同宣統適合的測針(W/M/N)
測試頭采用快速插拔式接頭設計
擁有RS-32、USB傳輸接口,可連接計算機做數據傳輸
可接針式打印機打印輸出
主要功能
測量范圍
|
SCP-15:0.01~20.0mils(0.2~500um)
ETP:0.04~8.0mils(1.0~200um)
|
最小孔徑限制
|
ETP:0.35mil(0.85mm)以上
|
誤差
|
±3%(根據標準片)
|
分辨率
|
SCP-15:0.001mil(<mil)/0.02mils(>1mil)
ETP:0.01mils(0.25um)
|
PCB板厚限制
|
SCP:無/ETP:最小30mils(0.75um)
|
記憶容量
|
20000筆讀值
|
尺寸
|
(長)280mm/(寬)280mm/(高)120mm
|
輸出接口
|
RS-232/USB/Parallel Port
|
重量
|
2.4公斤
|
電源
|
AC 90-23-V/50~60HZ
|
