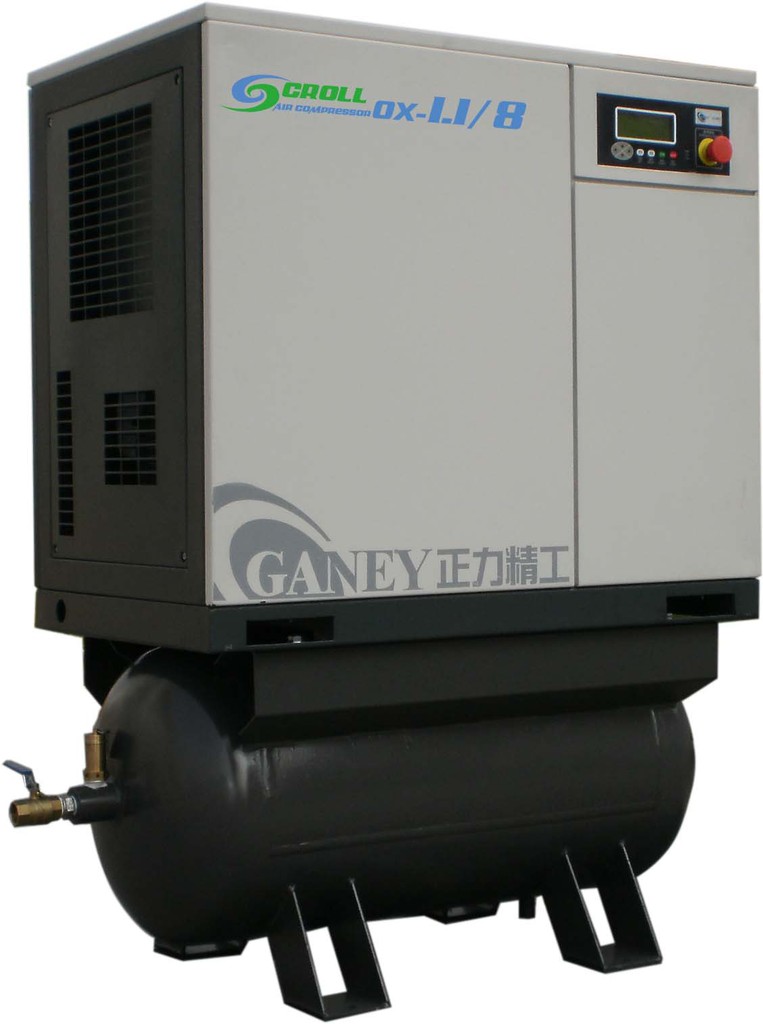

項目 |
型號 |
|||||
|
OX-0.8/8 |
OX-1.1/8 |
OX-1.6/8 |
OX-2.2/8 |
|||
|
排氣量（m3/min） |
0.8 |
1.1 |
1.6 |
2.2 |
||
|
排氣壓力（MPa） |
0.8 |
0.8 |
0.8 |
0.8 |
||
|
進氣溫度（℃） |
≤40 |
|||||
|
供氣溫度（℃） |
環境溫度+50 |
|||||
|
冷卻方式 |
風冷 |
|||||
|
傳動方式 |
直聯 |
|||||
|
排氣含油量 |
≤3ppm，微油 |
|||||
|
潤滑油牌號 |
正力渦旋空壓機專用油 |
|||||
|
潤滑油用量（L） |
5.5 |
10 |
||||
|
噪聲【dB(A)】 |
56±3 |
60±3 |
62±3 |
65±3 |
||
|
主機電機 |
功率（kW） |
5.5 |
7.5 |
5.5+5.5 |
7.5+7.5 |
|
|
轉速（rpm） |
2900 |
|||||
|
起動方式 |
直接起動 |
|||||
|
電壓（V） |
380V |
|||||
|
頻率（Hz） |
50Hz |
|||||
|
相數 |
3 |
|||||
|
外形尺寸 長×寬×高（mm） |
900×560×800 |
900×560×800 |
1200×710×1000 |
1200×710×1000 |
||
|
凈重（kg） |
228 |
238 |
400 |
420 |
||
結構簡單、體積小；容積效率高；震動小，噪音低；能耗低，壽命長；供氣連續平穩；操作簡單，自動化程度高；運行可靠
1、渦旋技術特點
渦旋式空氣壓縮機是一種新型回轉式空氣壓縮機，主要有以下優點
1）噪聲低：吸排氣連續平穩；無運動部件的敲擊聲和氣流劇烈脈動；多個壓縮腔同時工作，轉矩均勻，機器振動小
2）可靠耐用：結構簡單、運動部件少、動靜盤不接觸運行，運轉平穩
3）維護成本低：主機零件少，無易損件，僅正常保養
4）能耗低：相鄰壓縮腔之間的壓力差小，泄漏少，容積效率高達98%以上；動靜盤之間無摩擦損失，主動供油潤滑，動盤回轉半徑很小，摩擦損失低，機械效率高；吸排氣阻力低
被廣泛應用于工業、農業、交通運輸、醫療機械、食品、制藥、建筑、輕紡等部門和其它需要壓縮空氣的場合
2、渦旋工作原理
OX系列渦旋空氣壓縮機是由兩個圓漸開線型線的動靜渦盤相互嚙合而完成吸氣、壓縮和排氣的工作過程。
靜盤固定在機架上，動盤在曲軸驅動和防自轉環的相位保持下作小半徑的平面運動。當曲軸運轉時，動靜渦盤嚙合形成若干對月牙形封閉的壓縮腔。如圖2所示，氣體由空氣濾清器吸入壓縮機，隨著主軸的旋轉，吸入工作腔的氣體被隨后形成的月牙形的壓縮腔逐漸壓縮，然后由靜盤中心部位排出。
