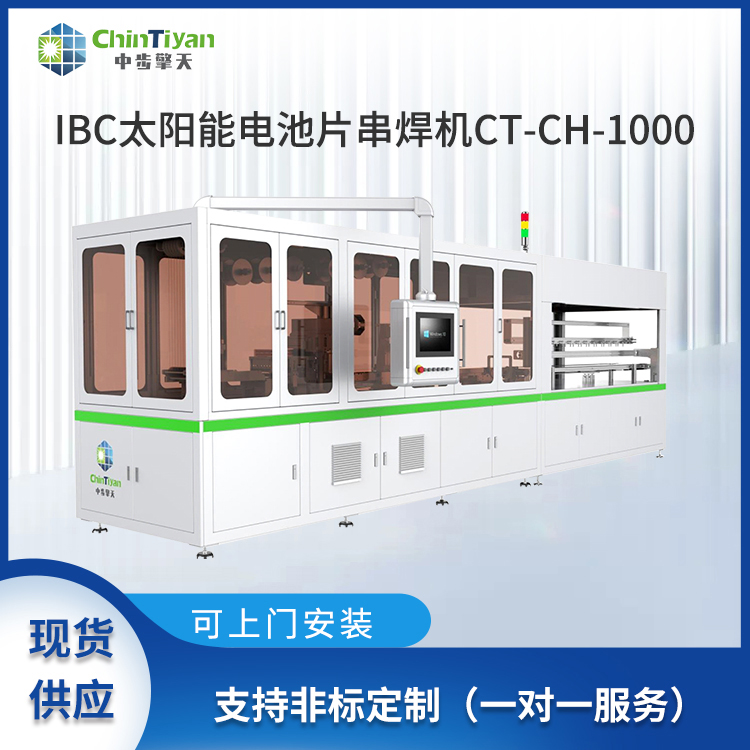

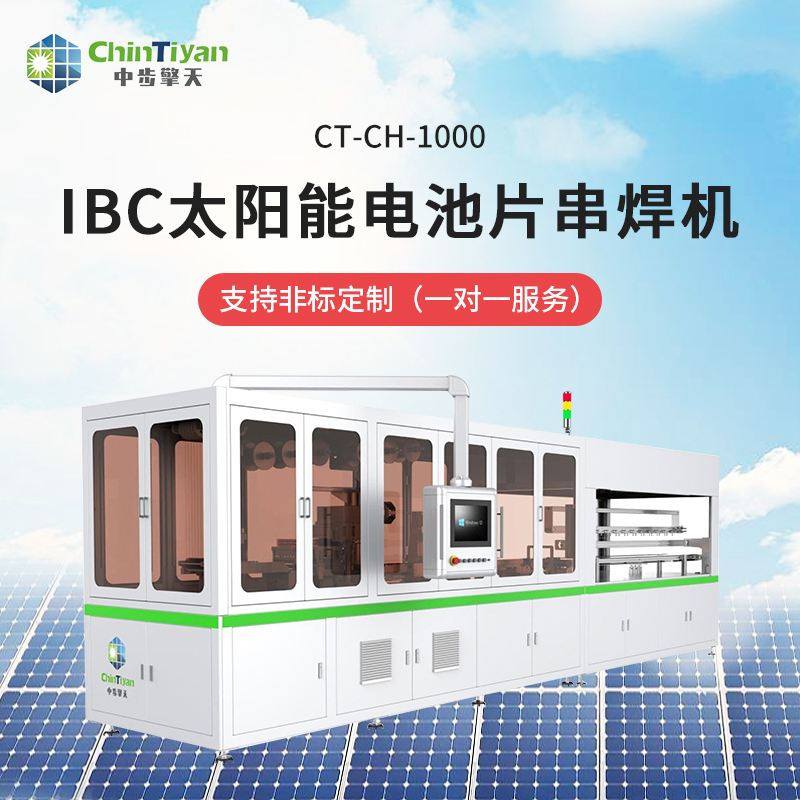

設備簡介

該設備焊接 166mmx1/2 IBC 太陽能電池片,可實現 IBC 電池片多種形式焊接。滿足 IBC 電池片(1/2)倒角分別朝前、朝后焊接,以及滿足倒角前后同時焊接。紅外加熱,分段焊接；焊接溫度及功率閉環控制,溫度爬升平緩，熱沖擊小，有效減小電池片碎片率。產能：≤1000 PCS/H(帶取紙機構)。

產品優勢

電機驅動導軌電池片定位

高速電缸電池片分類搬運及定位

獨創柔性壓持焊帶機構

電機驅動導軌電池片定位 高速電缸電池片分類搬運及定位

獨創柔性壓持焊帶機構斷電續焊

高兼容性：該設備焊接166mmx1/21 BC太陽能電池片,可實現IBC電池片多種形式焊接；

多形式焊接：滿足IBC電池片(1/2)倒角分別朝前、朝后焊接,以及滿足倒角前后同時焊接。

有效降低破片率：紅外加熱,分段焊接；焊接溫度及功率閉環控制,溫度爬升平緩，熱沖擊小，有效減小電池片碎片率

設備參數

產能：≤1000半片/小時（帶取紙機構）

電池片尺寸：166mm（1/2劃片焊接）（支持非標定制）

電池片厚度：0.16-0.3mm

柵線數量：厚度0.2mm，寬度1.0mm(6BB)/厚度0.18mm,寬度0.5mm(9BB)

電池片間距：0.7-5mm可調

電池串間距：10-40mm

串焊長度：12片,半片24片,2000mm

焊帶、柵線重合度偏差：≤±0.1mm

碎片率：≤0.2%（正A級片）

焊接方式：非接觸式的紅外線燈焊接

電池串輸送方式：特氟龍傳輸帶，伺服電機驅動

助焊劑涂覆形式：浸泡

電池片視覺缺陷檢測種類：邊部裂口/角部裂口/裂紋/絲印偏料/電池片翻轉/表面臟污

出料形式：人工出料或自動對接排版機

電氣系統 ：PLC加伺服系統

人機界面 ：一體式觸摸屏工控機，懸臂操作箱

輸入電壓、電量：AC380V(3相5線)，50-60Hz、運行5.5kW，預熱8kw

輸入空氣壓力、用氣量：0.6-0.8MPa、平均450標準升/分鐘，峰值800標準升/分鐘

尺寸：6000x1350x2110mm，開門寬度2463mm，懸臂操作箱旋轉寬度和長度2948mmx6316mm；

凈量：2200kg
