產品介紹：

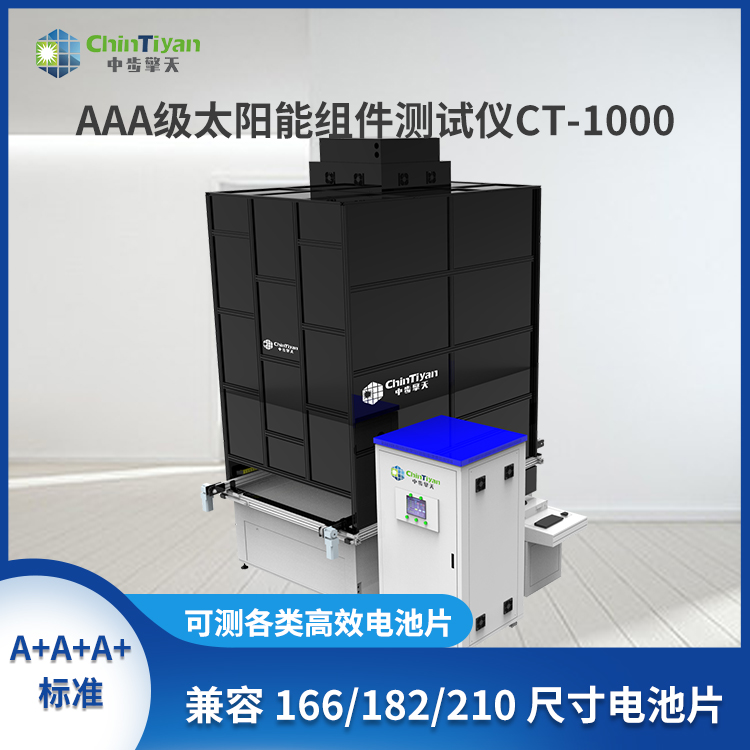

CT-1000系列太陽能組件IV測試儀為直射光結構，可根據現場環境實現上打光/側打光安裝模式，模擬真實太陽光照射條件。采用A+A+A+行業光譜標準，各性能指標均超過了行業標準；光譜覆蓋300-1200mm全范圍，滿足各類晶硅電池組件測試要求，測試準確性大幅提高；并采用四線連接，以及高速數據采集系統，確保了太陽電池電流測量的準確性；紅外無接觸式測溫，確保了溫度修正的準確性。

性能特點

A+A+A+光源標準：A+級光譜匹配，超過IEC60904-9 2020行業標準，出廠標配計量證書。

電子負載：掃描方向支持 Isc→Voc 和 Voc→Isc 兩種模式；

輻照度：標準太陽光強 1000W/m2，具體調節范圍可定制；

高兼容性：兼容 166/182/210 尺寸電池片，適用各類電池研究實驗室及產線；

打光方式：上打光/側打光，模擬真實太陽光照射條件；

脈沖時長：10-100ms(可調)；

設備參數

生產指標

產能：<5S(10ms)，<30S(100ms)

可測面積：2600mmx1600mm(典型面積)；3000mmx2000mm (測試面積,可定制)

光源方向：上打光光源/側打光光源

上料方式：手動/配流水線

測試指標

太陽模擬器光源等級：A+A+A+

太陽模擬器等級標準：IEC 60904-9 2020

校準方式：標準組件單次自動校準光強

光譜匹配：0.875-1.125 (A+級)

幅照度不穩定性：LTI≤0.2%(A+級)

幅照度不均勻性：<1%(A+級)

光譜范圍：300-1200nm(MAX:1800nm)

閃光時間：10-100ms

輻照度范圍：200-1200W/m2(可定制)

ISC60次重復性：<0.2%

光源壽命：>10W次

測量范圍 ：電壓:0-200V(分辨率1mV)；電流:0-20A(分辨率lmA)；

測試參數：Isc，Voc，Pmax，Vm，im，FF，EFF，Temp，Rs，Rsh；

電氣指標

測量功率：1000W(Max)

測試接線方式：四線制

軟件功能：支持掃碼槍觸發測試，支持測試數據保存、查詢、導出，支持測試結果語音播報,支持腳踏觸發，具有溫度自動補償

工作環境溫度：25℃ ±10℃；相對濕度:≤85%

電源：AC220V/50Hz/20A

設備尺寸：1920mmx3420mmx5000mm；900mmx900mmx1800mm；900mmx650mmx750mm
