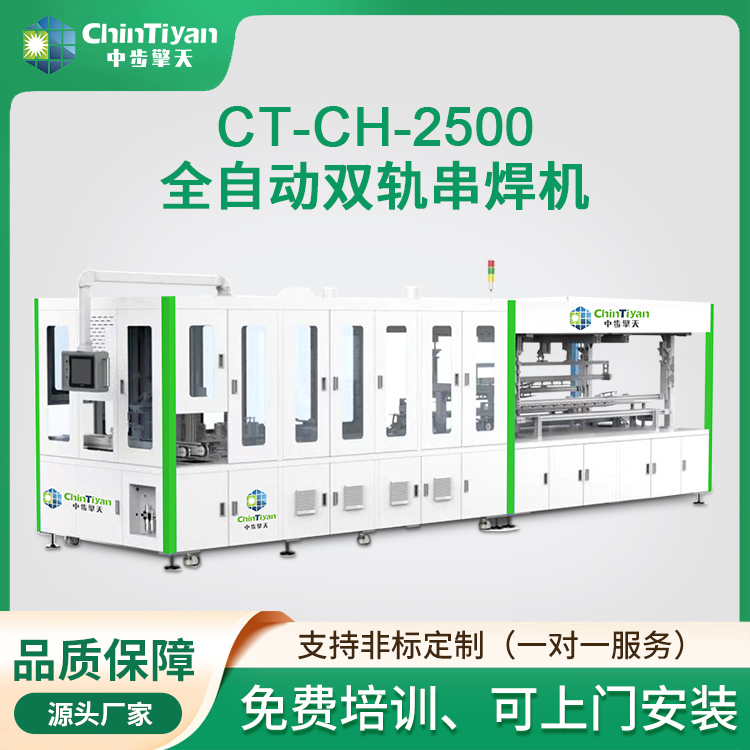

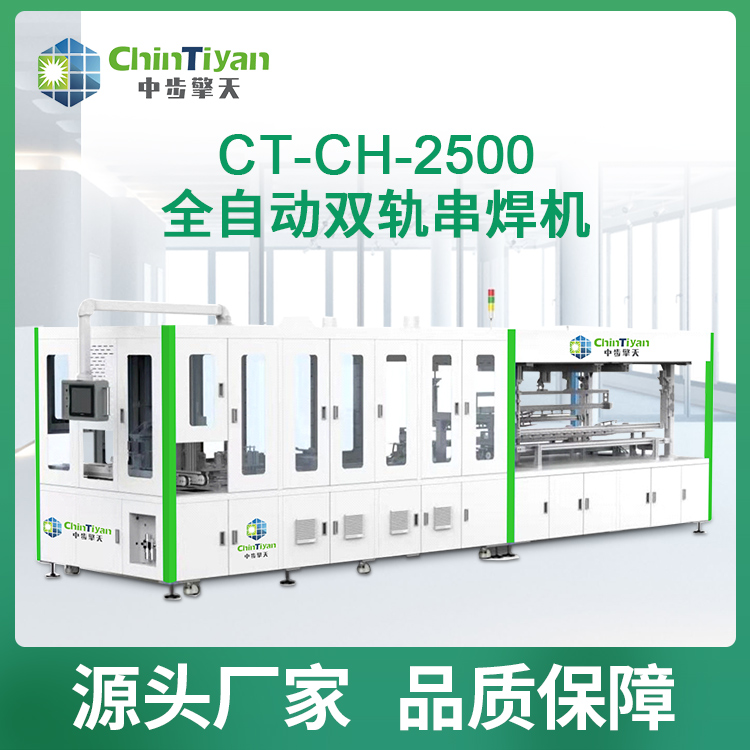

設備簡介

電池片串焊機是一款焊接單晶/多晶硅太陽能電池片組件的自動化生產設備，適用于156/158.75/166/182/210mm太陽能電池片的扁平焊帶焊接,可以兼容5BB-20BB。設備采用PLC、伺服驅動器、機械手、相機視覺識別等各種先進的自動化技術，實現從電池片上料到電池片出料的全自動加工。設計產能≤2400PCS/H。

產品優勢

高兼容性           精準定位            全自動加工

 快速焊接          高集成度            斷電續焊

設備參數

設計產能：≤2400PCS/H

破片率：≤0.2%(A級電池片)

適用電池片尺寸：156-210mm*1/4-1/2

火電池片檢測：CCD相機檢測(柵線/缺角)

柵線數量：5BB-20BB

電池片厚度：0.16-0.25mm

焊帶規格：扁平焊帶；寬：0.35-0.25mm；厚度：0.16-0.25mm

焊接方式：紅外加熱焊接

助焊劑噴涂方式：浸泡焊帶式

焊頭數量：2個

料盒數量：5個，250PCS/盒

設備生產報警率：≤4%

換線(模)時間：≤40Min(平均)

電池片間距：1.5-10mm(根據電池片大小設定)

串長：2000mm

定位方式：CCD相機+機器人定位

機器人重復定位精度：±0.02mm

電氣系統：PLC+觸控屏+伺服+模組+機器人

人機界面：觸摸式顯示屏,友好界面操作簡單

故障報警：實時故障報警

設備噪音：<80db

設備顏色：白+綠

電源：三相五線，380VAC/50Hz

整機額定功率：20KW

氣源：6-8Bar：800L/min；進氣管直徑：16mm

設備尺寸 ：長*寬"高：7600mm*1900mm*2300mm.

工作臺面高度：900mm±25mm

重量：4100Kg

軟件：終身免費升級
