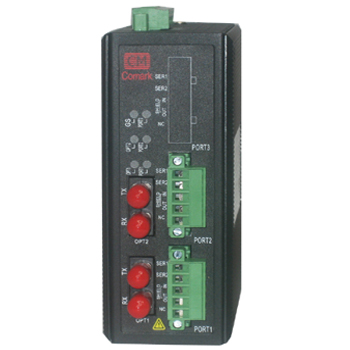

Genius總線光纖中繼器實現了Genius總線電氣信號與光纖信號的轉換，該設備最早是08年用于廣州地鐵2、8號線地鐵BAS系統項目中，至今運行良好。
詳細介紹:
本系列產品是一款GE Genius協議型現場總線光纖中繼器,支持GE Genius總線，獨立雙總線電接口及2個光纖接口,提供冗余雙總線結構及光纖冗余環網功能,為冗余雙網系統提供安全{gx}的光纖冗余長距離傳輸及中繼功能. 深圳市訊記科技有限公司是專業的工業網絡設備提供商,設備采用{zx1}技術,wq自主知識產權,推出業內創新功能的產品.
本設備獨具特色的雙電業務和雙光纖接口設計,支持雙網冗余和光纖環網,同時支持點對點,星形,鏈型總線式,環網及混合型網絡結構.長達20km以上的光纖長距離傳輸,突破了電纜系統的距離限制.雙電業務通道邏輯獨立,支持1~2個光/電接口靈活搭配, 按項目實際需要，實現1路光纖接口，1路數據接口;1路光纖接口，2路數據接口;2路光纖接口，1路數據接口;2路光纖接口，2路數據接口的靈活配置. Ci-gf系列基于標準GE Genius, 通信速率153.6K
155M雙光接口可更好支持光纖傳輸GE Genius總線的突出優點：對等傳輸、突發數據、總線仲裁等,同時實現高速率長距離傳輸、電氣及地線隔離、降低干擾等性能.產品為工業級設計、IP30防護等級、波浪紋鋁制加強機殼、35mmDIN導軌安裝、DC（9-36）V寬電源輸入、具備繼電器告警輸出、雙電源冗余和隔離保護等優點。
特點：
l 支持邏輯獨立雙GE Genius總線，支持標準規范中的預定通信速率.
l 1~2路GE Genius電口及1~2路155M光纖接口靈活選擇, 支持冗余雙網的光纖環網拓撲.
l 20km以上光纖距離, 155Mb/s,高速光接口更好支持突發數據的長距離可靠傳輸.
l 6個雙色LED狀態指示燈,光纖鏈路以及電源故障繼電器輸出告警.
l 電接口4000V的防雷,1.5A過流,600W浪涌保護.工業級設計,EMC測試認證.
l DC9-36V寬冗余雙電源,DC1500V電源隔離,反接保護.
l IP30防護等級,波浪紋鋁制加強機殼,采用標準工業35mm導軌安裝方式.
網絡拓撲結構：
網絡組網拓撲結構可以實現以下網絡連接：點對點通訊、鏈型網絡、星型網絡、冗余雙網及光纖環網自愈保護等.
本產品應用靈活，可以組成多種光纖網絡。邏輯獨立雙總線電接口,可實現電接口的備份或者單設備接入雙冗余總線系統;采用點對點的網絡時可以實現通過光纖連接兩GE Genius總線的網段；采用雙光口鏈形網絡的光纖總線上實現多網段的GE Genius總線連接（最多200個）；同時，本產品采用雙光口實現雙纖環網冗余功能，當某處光纖故障時，系統會在10ms內重建網絡鏈路，保障系統的正常通信，實現對信號傳輸的自愈保護功能，網絡故障排除后系統會自動恢復；該系列產品采用公司自行研發的專有環網協議Ci-ring，不需任何設置，不需要根節點，快速完成網絡的成環和解環功能，該系列產品即插即用，不需配置，{zd0}程度的使用戶安裝和調試過程簡單化。
性能指標：
數據電接口:
? GE Genius現場總線SER1、SER2工業端子接線.
? 通信速率：38.4K,76.8K,153.6K.
? 隔離電壓：瞬間隔離電壓5000V；持續隔離電壓1000V；
? 終端電阻：本機內部不帶終端電阻,請按需要決定是否外接.
? 信號延時（電口）：7bit
光纖接口：
? 光纖波長：多模850nm、1310 nm; 單模1310 nm、1550nm。
? 傳輸光纖：多模50/125 um、62.5/125 um、100/140um;單模8.3/125 um、9/125um、10/125um 。
? 傳輸距離：多模2Km，單模20Km。更遠距離可選。
? 光纖接口類型：ST、SC、FC可選,標配ST光接口。
? 信號延時（光口）：2.3us
電源及保護：
? 電源：雙電源冗余輸入,DC（9-36）V,典型DC24V，功耗小于4W, 具有DC1500V電壓隔離以及反接保護功能,工業端子接口.
? 繼電器告警輸出：光纖鏈路故障和電源故障告警輸出，觸點{zd0}容量：DC48V/1A,工業端子接口.
機械特性：
? 外形尺寸：（147x118x54）mm
? 外殼:IP30防護等級,波浪紋鋁制加強機殼.
? 安裝方式: 35mmDIN導軌安裝.
? 凈重:800g
工作環境：
? 工作溫度：(﹣10～+70)℃,可選寬溫(﹣40～+85)℃.
? 相對濕度：≤90%(無冷凝)
? 存放溫度：(﹣40～+85)℃
測試認證：
? EN55022：2010(RE) Band Width:120KHz Frequency Range:30MHz to 1000MHz
? EN61000-4-2:2001(ESD) Air discharge voltage: ±8KV contact discharge voltage: ±4KV
Criterion:B Level 2
? EN61000-4-3:2006(RS) 3V/m（80-1000MHz）Criterion:A Level 2
? Test Standards:EN1122:2001 EPA3050B,EPA3052 EPA3540C,EPA3060A
? Testing item:Pb Cd Hg Cr6+ PBBs
? Test Results:N.D.
Genius總線光纖中繼器能實現多個站之間手拉手串聯組網:
