Profibus dp冗余光纖中繼器是在原型號ci-pf110/120基礎上完成的升級，升級后的設備上有兩組profibus dp總線接口能同時傳輸兩路profibus dp總線信號且有兩組光纖口能組成光纖環網，當某處鏈路出現故障時系統會在10ms內重建網絡鏈路，保障系統的正常通信，實現對信號傳輸?shù)淖杂Ｗo功能，網絡故障排除后系統會自動恢復。

概述：

     本系列產品是一款PROFIBUS DP協議型現場總線光纖中繼器,支持PROFIBUS DP總線，獨立雙總線電接口及2個光纖接口,提供冗余雙總線結構及光纖冗余環網功能,為冗余雙網系統提供安全{gx}的光纖冗余長距離傳輸及中繼功能. 深圳市訊記科技有限公司是專業的工業網絡設備提供商,設備采用{zx1}技術,wq自主知識產權,推出業內創新功能的產品.

     本設備獨具特色的雙電業務和雙光纖接口設計,支持雙網冗余和光纖環網,同時支持點對點,星形,鏈型總線式,環網及混合型網絡結構.長達20km以上的光纖長距離傳輸,突破了電纜系統的距離限制.雙電業務通道邏輯獨立,支持1~2個光/電接口靈活搭配, 按項目實際需要，實現1路光纖接口+1路數據接口;1路光纖接口+2路數據接口;2路光纖接口+1路數據接口;2路光纖接口+2路數據接口的靈活配置. Ci-pf系列基于標準Profibus DP,速率由撥碼開關設置(推薦)或者選擇速率自適應設置，支持Profibus DP總線的10種常用速率。

     155M雙光接口可更好支持光纖傳輸Profibus DP總線的突出優點：對等傳輸、突發數據、總線仲裁等,同時實現高速率長距離傳輸、電氣及地線隔離、降低干擾等性能.產品為工業級設計、IP30防護等級、波浪紋鋁制加強機殼、35mmDIN導軌安裝、DC（9-36）V寬電源輸入、具備繼電器告警輸出、雙電源冗余和隔離保護等優點。

特點：

l   支持邏輯獨立雙Profibus DP總線，支持標準規范中的預定通信速率.

l   支持撥碼開關手動設置其全部標準速率或者速率自適應.

l   1~2路Profibus DP電口及1~2路155M光纖接口靈活選擇, 支持冗余雙網的光纖環網拓撲.

l   20km以上光纖距離, 155Mb/s,高速光接口更好支持突發數據的長距離可靠傳輸.

l   6個雙色LED狀態指示燈,光纖鏈路以及電源故障繼電器輸出告警.

l   電接口4000V的防雷,1.5A過流,600W浪涌保護.工業級設計,EMC測試認證.

l   DC9-36V寬冗余雙電源,DC1500V電源隔離,反接保護.

l   IP30防護等級,波浪紋鋁制加強機殼,采用標準工業35mm導軌安裝方式.

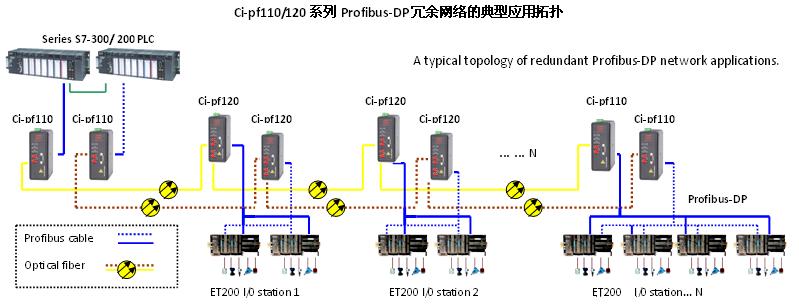

網絡拓撲結構：

網絡組網拓撲結構可以實現以下網絡連接：點對點通訊、鏈型網絡、星型網絡、冗余雙網及光纖環網自愈保護等.

本產品應用靈活，可以組成多種光纖網絡。邏輯獨立雙總線電接口,可實現電接口的備份或者單設備接入雙冗余總線系統;采用點對點的網絡時可以實現通過光纖連接兩Profibus DP總線的網段；采用雙光口鏈形網絡的光纖總線上實現多網段的Profibus DP總線連接（最多200個）；同時，本產品采用雙光口實現雙纖環網冗余功能，當某處光纖故障時，系統會在10ms內重建網絡鏈路，保障系統的正常通信，實現對信號傳輸?shù)淖杂Ｗo功能，網絡故障排除后系統會自動恢復；該系列產品采用公司自行研發的專有環網協議Ci-ring，不需任何設置，不需要根節點，快速完成網絡的成環和解環功能，該系列產品即插即用，不需配置，{zd0}程度的使用戶安裝和調試過程簡單化。



性能指標：

數據電接口:

?  9針的Sub_D插孔連接器，管腳定義符合Profibus DP的協議規范.

?  支持Profibus DP總線標準.

?  通信速率：9.6kBit/s、19.2 kBit/s、45.45kBit/s、93.75k kBit/s、187.5kBit/s、500kBit/s、1.5MBit/s、6MBit/s and 12MBit/s.

?  速率設置：自動識別或撥碼開關設置

?  信號延時（電口）：≤11Bit

?  具備4000V的防雷擊以及1.5A的過流保護和600W浪涌保護功能；

?  終端電阻：本機不帶終端電阻,請按需要外接.

光纖接口：

?  光纖波長：多模850nm、1310 nm; 單模1310 nm、1550nm。

?  傳輸光纖：多模50/125 um、62.5/125 um、100/140um;單模8.3/125 um、9/125um、10/125um 。

?  傳輸距離：多模2Km，單模20Km，更遠距離可選。

?  光纖接口類型：SC、FC、 ST可選,標配SC光接口。

?  光線路誤碼率：<10^-9

?  信號延時（光口）：≤1.6us/節點。

電源及保護：

?  電源：雙電源冗余輸入,DC（9-36）V,典型DC24V，功耗小于4W, 具有DC1500V電壓隔離以及反接保護功能,工業端子接口.

?  繼電器告警輸出：光纖鏈路故障和電源故障告警輸出，觸點{zd0}容量：DC48V/1A,工業端子接口.

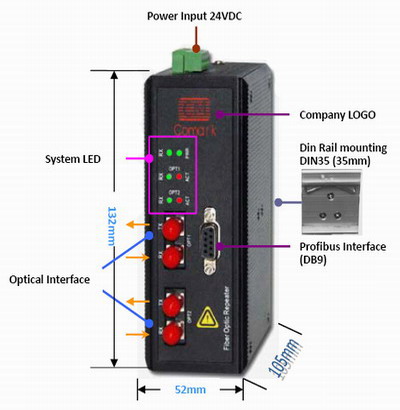

機械特性：

?  外形尺寸：132mm×105mm×52mm

?  外殼:IP30防護等級,波浪紋鋁制加強機殼.

?  安裝方式: 35mmDIN導軌安裝.

?  凈重:800g

工作環境：

?  工作溫度：-10-70℃（-40~+85℃寬溫可選）.

?  相對濕度：≤90%(無冷凝)

?  存放溫度：﹣40～80℃

profibus dp冗余光纖中繼器實現的組網結構：

profibus dp雙網冗余點對點通訊：



Profibus dp多個站之間總線串聯及星型組網：



Profibus dp雙網冗余光纖環網組網：
